MONTAGEM

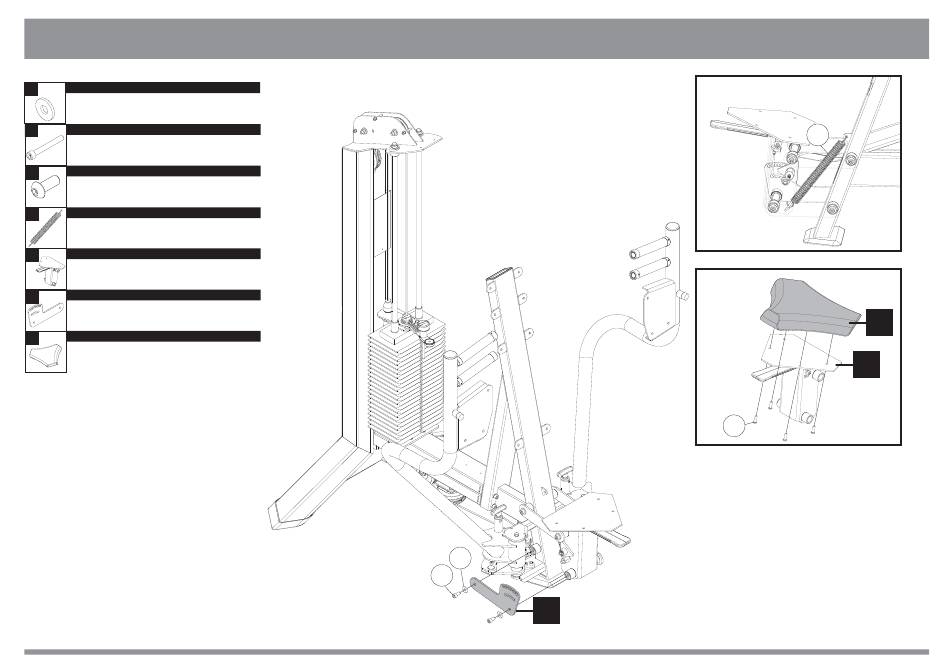

PASSO 12 - MONTAGEM DO ASSENTO
2
NOME
Arruela lisa
M10
23
NOME
Parafuso Cab. Cil. Sext. Int.
M10X20
24
NOME
Parafuso Cab. Aba. Sext. Int.
M8X25
25
NOME
Mola de tração
T
NOME
Assento
NOME
U
Chapa do eixo com regulagem
V
NOME
Estofado do assento
INSTRUÇÕES
1 - Monte a mola de tração no assento (T) e a
prenda no chassi (C ). (Figura 17-1).
2 - Monte a chapa do eixo com regulagem (U)
usando os parafusos (23) e arruelas (2).
3 - Por fim monte o estofado do assento (V)
no chassi (C ) usando os parafuso (25). (Figura
17-2).
Qtd
2x
Qtd
2x
Qtd
4x
Qtd
1x
Qtd
1x
2
23
U
28
Figura 17-1
25
Figura 17-2
V
T
24
