MONTAGEM

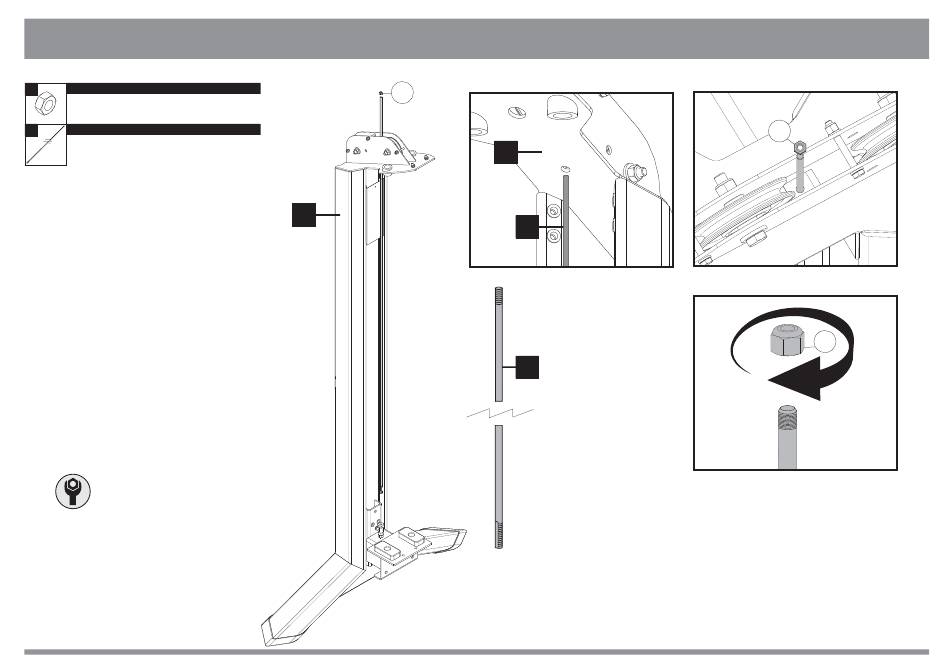

PASSO 5 - MONTAGEM DA TORRE
8
NOME
Porca Sextavada inserto
M6
L
NOME
Haste guia do peso fracionado
1 - Passe a haste do peso fracionado (L) pelo
furo localizado na parte superior da torre (A),
conforme detalhe mostrado na (figura 5-1).
2 - Após passar a haste do peso fracionado (L)
pelo furo localizado na parte superior da torre
(A), trave a haste utilizando a porca (8).
(Figura 5-2).
3 - Rosquei a porca (8) na haste guia do peso
fracionado (L) (figura 5-3).
Ferramentas
Chave Fixa 10 mm
Qtd
8
1x
Qtd
A
Figura 5-1
A
L
A parte roscada da haste deve
estar posicionada para cima.
L
A parte chanfrada da haste deve
ser virada para baixo
21
Figura 5-2
8
Figura 5-3
8
