Manual de servicio
Nota

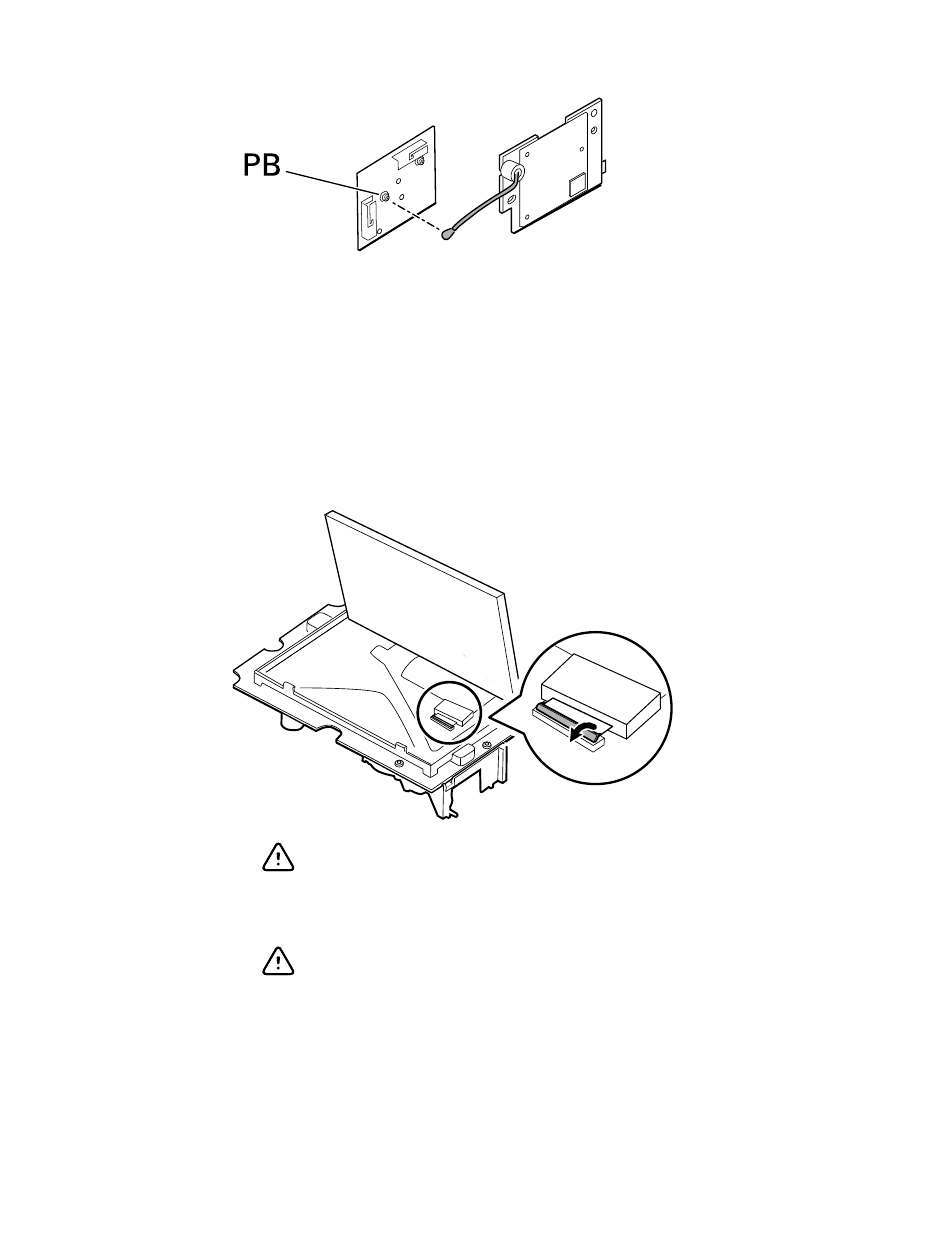

Para extraer un conector coaxial, separe el conector de la placa.
Para conectar un conector coaxial, alinee el conector sobre el soporte de la placa y
presione para que encaje en su sitio.
•
Conector FHY (mecanismo de bloqueo automático): el dispositivo utiliza
conectores de cable con mecanismo de bloqueo automático.
El mecanismo de bloqueo automático permite el cierre de la cubierta con un único
toque.
Retirada del mecanismo de bloqueo automático
1. Levante la pieza de cierre del conector y retírela del cuerpo del conector.
2. Retire el cable.
Conexión del mecanismo de bloqueo automático
1. Levante la pieza de cierre del conector y retírela del cuerpo del conector.
2. Introduzca el cable flex en el conector.
3. Empuje sobre la pieza de cierre del conector hasta que se bloquee en su lugar.
Este conector está etiquetado como PB debido a su
ubicación en la placa de radio inalámbrica.
PRECAUCIÓN No utilice una fuerza excesiva para liberar
presión del conector. El uso de fuerza excesiva puede
romper el mecanismo de bloqueo.
PRECAUCIÓN Quite un cable flexible solo cuando el cierre
del conector FHY esté abierto.
Desmontaje y reparación 57
