Manual de servicio
MS3
Esta sección solo sirve para dispositivos con soporte clásico (MS3).

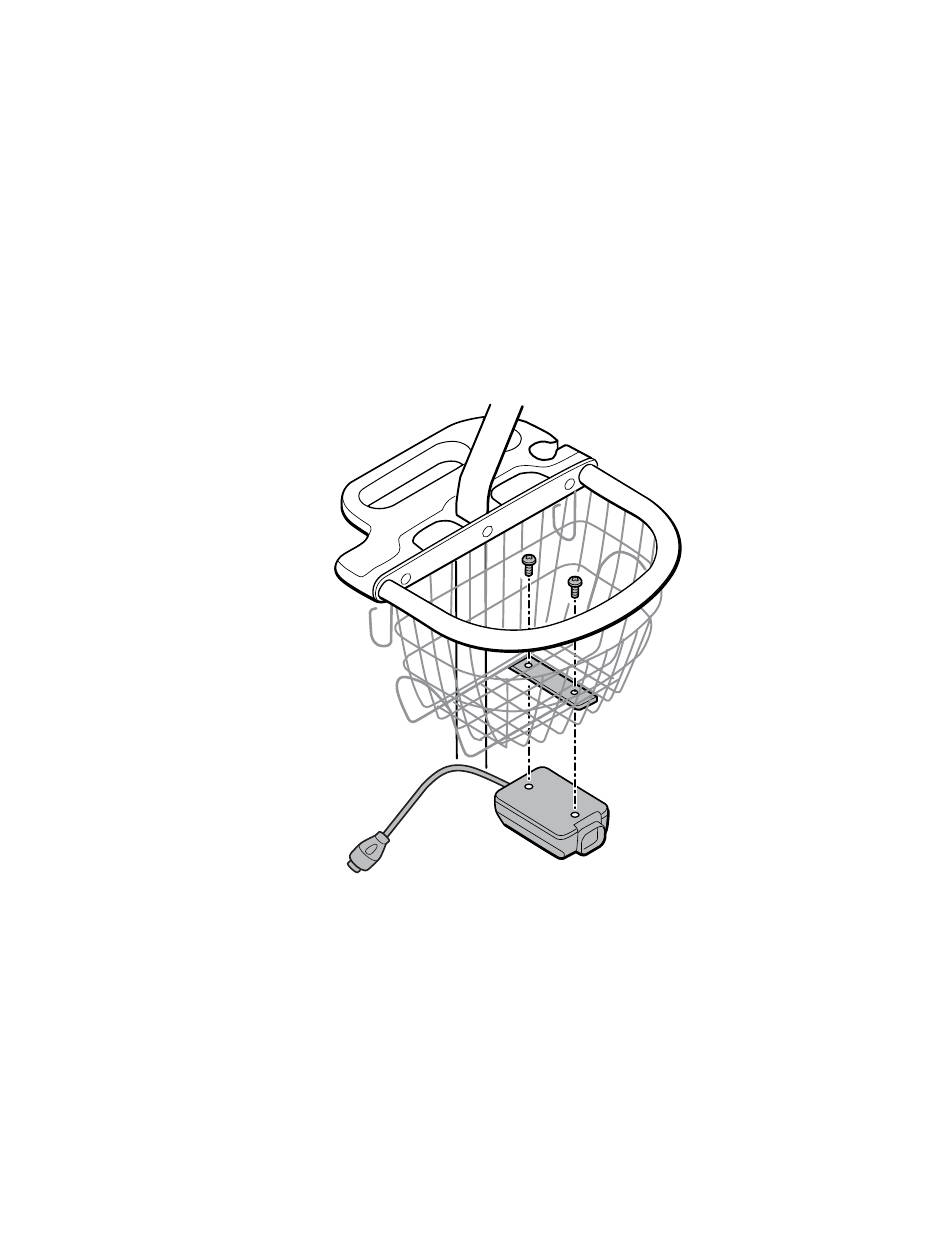

Extraer la fuente de alimentación del soporte MS3
Antes de extraer la fuente de alimentación, apague el monitor, desconecte el cable de
alimentación del mismo y también de la pared.
1. Sujete la fuente de alimentación con una mano y retire los 2 tornillos Phillips,
situados dentro del cestillo, que sujetan la fuente de alimentación y póngalos a un
lado.
Nota
2. Tire de la fuente de alimentación hacia abajo y retírela del soporte.
Notas de remontaje
Elemento del kit:
•
Fuente de alimentación 35 V y 7000 PS para Connex Spot
Nota
Guarde los tornillos para el remontaje.
El remontaje es la fase inversa al desmontaje pero es necesario introducir
el cable a través de uno de los espacios situados al lado del portasueros
para llegar al monitor.
Desmontaje y reparación 95
