Tipos de conectores
Los procedimientos de desmontaje y reparación le obligan a que desconecte y vuelva a
conectar los siguientes tipos de conectores en el dispositivo:
•

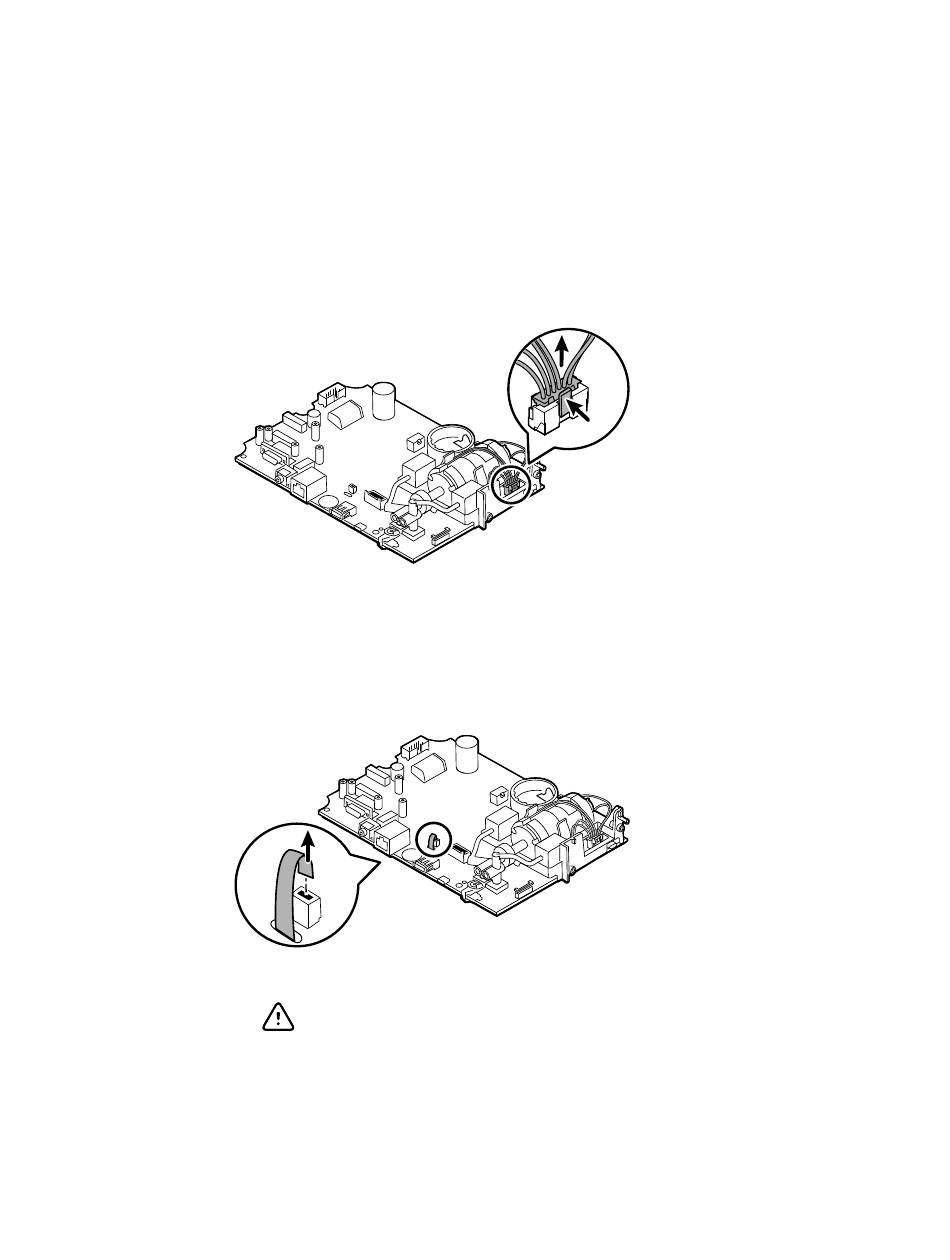

Bloqueo (apriete-suelte): los conectores de bloqueo utilizan un mecanismo de
cierre para evitar una desconexión accidental durante el montaje y el uso. El cierre se
encuentra en un extremo de una pestaña, de manera que se puede doblar y volver a
su posición cuando se une con su conector correspondiente. La pestaña tiene una
palanca para soltar el cierre. Algunos conectores tienen varios cierres que solo se
pueden abrir si se aprietan varias pestañas.
Para retirar un conector de bloqueo, apriete la pestaña para soltar el cierre y retire el
cable.
Para conectar un conector de bloqueo, encaje las piezas hasta que el cierre se quede
en su sitio.
•
Fricción: los conectores de fricción utilizan un mecanismo de muelle para crear
fricción entre los contactos.
Para quitar un conector de presión, coja cada mitad del conector y sepárelas.
Para conectar un conector de fricción, coja cada mitad del conector de acoplamiento
e introduzca una mitad en la otra.
•
ZIF (fuerza de inserción nula): el dispositivo usa cables flex y conectores ZIF para
cables flex. Los cables flex y los conectores ZIF requieren de especial cuidado al
manipularlos.
PRECAUCIÓN No utilice una fuerza excesiva para
desconectar el conector. Una fuerza excesiva puede
provocar que se tire del conector instalado y que se salga de
la placa de circuito.
Desmontaje y reparación 55
