MONTAJE

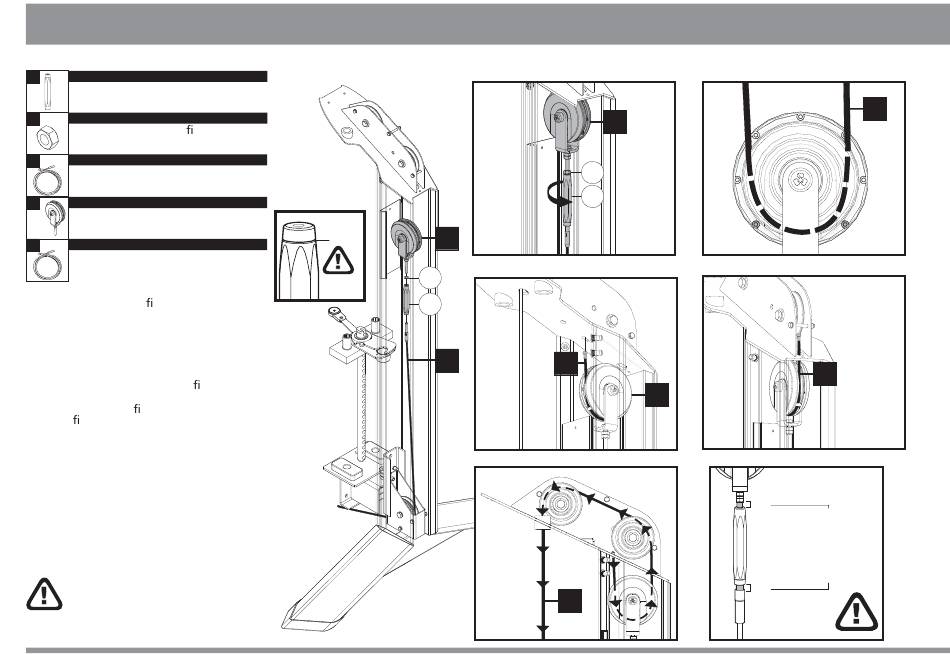

PASO 8 - REGULACIÓN DEL CABLE DE ACERO DE LA TORRE
19 NOMBRE
Tensor del cable
20
NOMBRE
Tuerca hexagonal per l bajo
M8
E
NOMBRE
Cable de acero
M NOMBRE
Multiplicador de carga
N NOMBRE
Cable de acero
1 - Pase la tuerca (20) en el multiplicador de
carga (M), y después je el multiplicador de
carga (M) y el cable de acero (E) en el tensor
(19). Enrósquelos al mismo tiempo en el
tensor (19).
2 - Pase la otra punta del cable (N) en el
multiplicador de carga (M), observe la posición
de los pernos traba del cable. ( gura 8-2)
3 - A continuación, je la punta del cable (N)
en el ori cio que se encuentra debajo de la
parte superior de la torre (Figura 8-3).
4 - Con el cable pasado por el multiplicador
de carga (M), termine el paso del cable (N)
normalmente por la parte superior de la
torre (Figura 8-4 y 8-5-5).
OBS.: La punta del cable de acero (E) y la
punta del multiplicador de carga (M) deben
quedar a la misma distancia en relación al
tensor (Figura 8-6).
¡LA POSICIÓN CORRECTA
MONTAJE DEL TENSOR DEL CABLE
(19) ES INDICADA A TRAVÉS DEL
FRISO LOCALIZADO EN SU EXTREMO!
(FRISO HACIA ABAJO).
Cantidad
1x
Cantidad
1x
Friso
DE
Figura 8-1
20
19
M
Figura 8-3
20
19
E
N
Figura 8-5
N
24
Figura 8-2
M
Figura 8-4
M
Figura 8-6
X cm
Misma distancia de
colocados al mismo
X cm
N
N
los cables en el
tensor y en el
multiplicador de
carga, los
cables deben ser
tiempo
