Movement EDGE SHOULDER Manual De Montagem página 56

ASSEMBLE

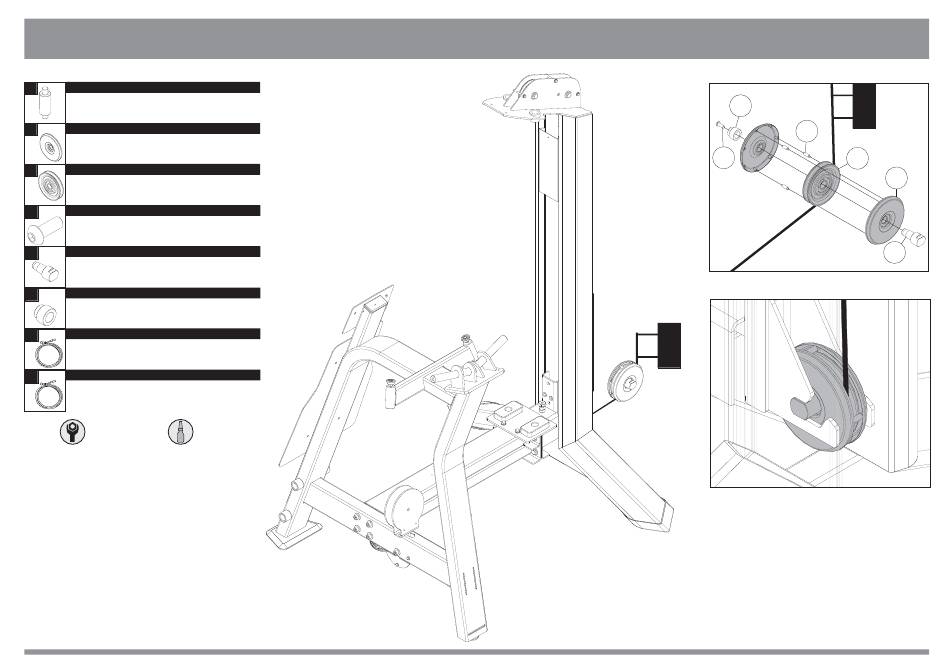

STEP 3 - PASSAGE OF THE STEEL CABLE (END)
9 NOMBRE
lock Pin of the steel cable
10
NOMBRE
Pulley cover
11 NOMBRE
Pulley
42 NOMBRE
Internal Hex. Dom. Head Screw.
M6X16
14 NOMBRE
Pulley shaft
15 NOMBRE
Bush
E NOMBRE
Steel cable
LD NOMBRE
Steel cable
Tools
Thread lock
Fix Wrench 10 mm
medium torque
Fix Wrench 13 mm
Cant.
3x
Cant.
2x
Cant.
1x
Cant.
2x
Cant.
4x
Cant.
1x
19
Figure 3-9
15
9
42
Figure 3-10
E
LD
E
LD
11
10
14
