Paso 12 - Montaje Del Asiento - Movement EDGE SHOULDER Manual De Montagem

MONTAJE

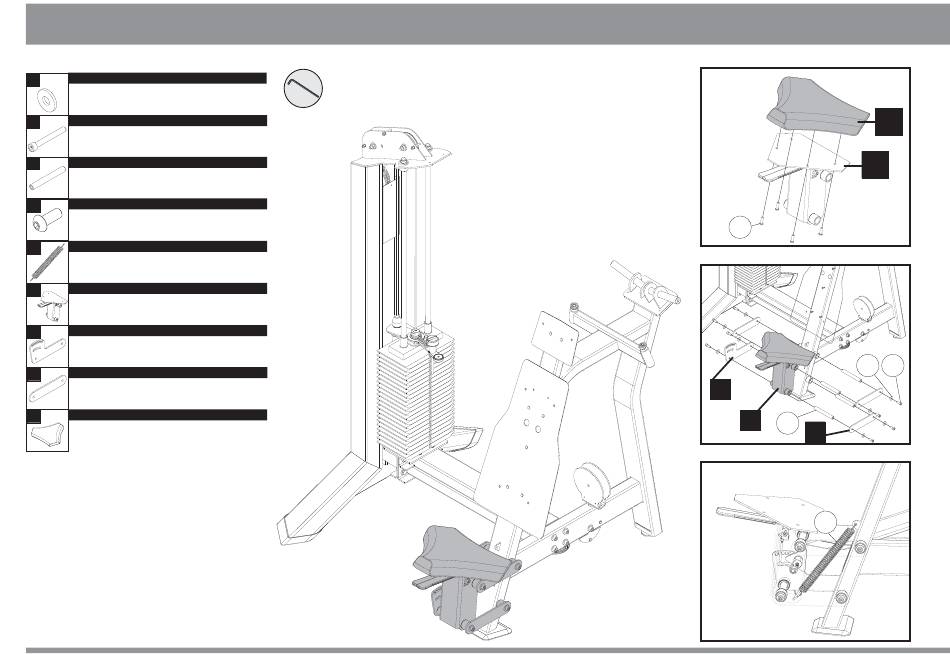

PASO 12 - MONTAJE DEL ASIENTO
2 NOMBRE
Arruela lisa
M10
22
NOMBRE
Tornillo Cab. Cil. Hexag. Int.
M10X25
23 NOMBRE
Eje
24 NOMBRE
Tornillo Cab. Aba. Hexag. Int
M8X25
27 NOMBRE
Resorte de tracción
NOMBRE
Q13
Asiento
NOMBRE
Q2
Chapa del eje con regulación
NOMBRE
Q3
Chapa del eje
R NOMBRE
Relleno del asiento
Cantidad
8x
Herramientas
Cantidad
Allen 8 mm
8x
Allen 5 mm
Cantidad
4x
Cantidad
4x
Cantidad
1x
Cantidad
1x
Cantidad
3x
28
Figura 12-1
Q1
24
Figura 12-2
2 22
Q2
Q1
23
Q3
Figura 12-3
27
R
