Proline Prowirl F 200 HART
Endress+Hauser
4.
5.

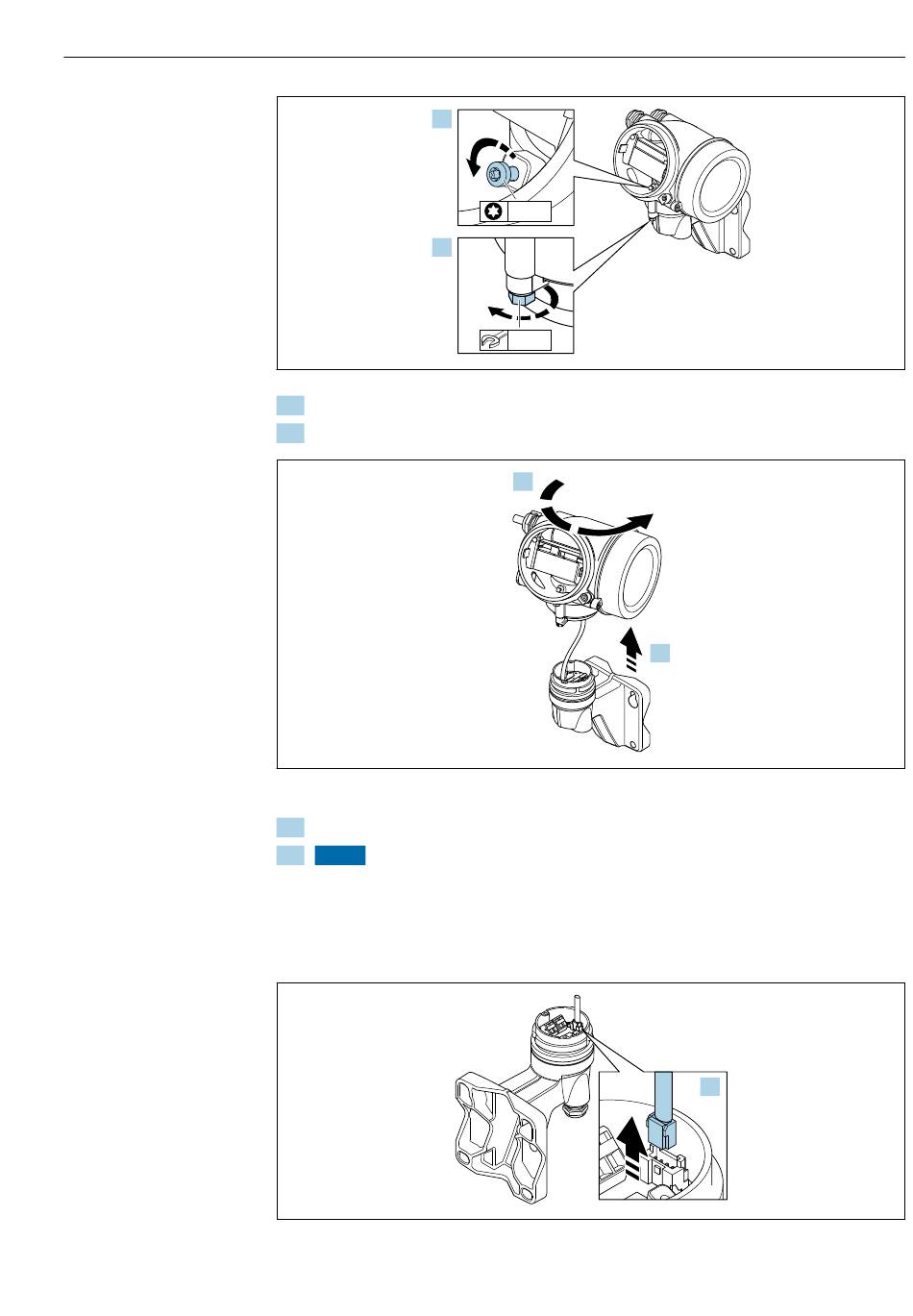

4. Afloje el tornillo de bloqueo del cabezal del transmisor.
5. Afloje el tornillo de bloqueo del cabezal del transmisor.
 15 Gráfico de muestra
6. Gire la caja del transmisor hacia la derecha hasta la marca.
7. AVISO
La tarjeta de conexión de la caja para pared está conectada a la tarjeta de la
electrónica del transmisor a través de un cable de señal.
‣
Preste atención a dicho cable se señal al levantar el cabezal de transmisor.
Levante el cabezal del transmisor.
 16 Gráfico de muestra
TX 10
8 mm
6.
~15°
7.
Conexión eléctrica
A0034174
A0034175
8.
A0034176
