Conexión eléctrica
44

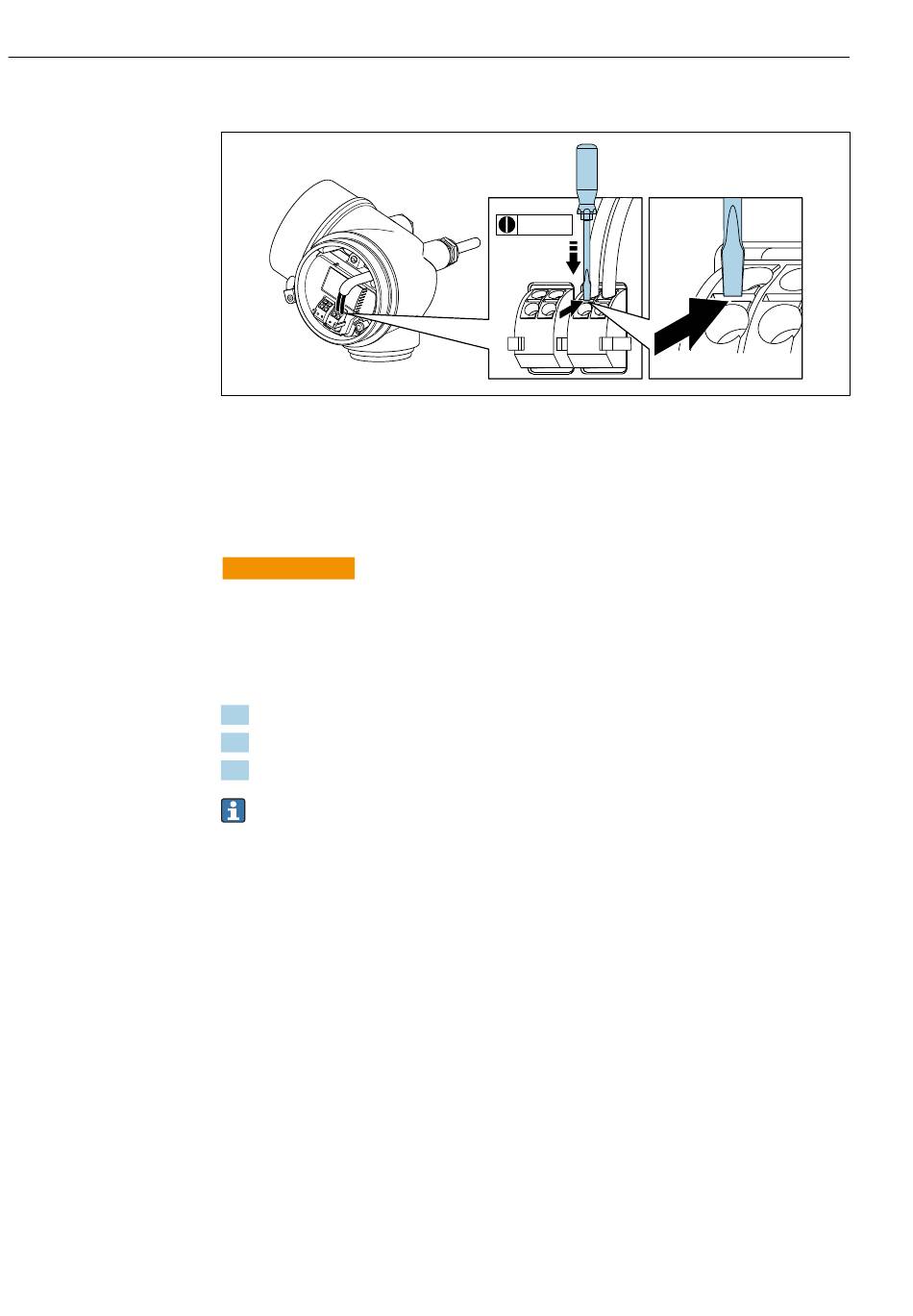

Extracción de un cable
‣
Para extraer un cable del terminal, utilice un destornillador de cabeza plana para
empujar en la ranura entre dos orificios de terminal mientras tire del extremo del cable
para extraerlo del terminal.
7.2.2 Conexión de la versión separada
ADVERTENCIA
L
Riesgo de daños en los componentes de la electrónica.
‣
Conecte el sensor y el transmisor con la misma conexión equipotencial.
‣
Conecte el sensor únicamente a un transmisor con el mismo número de serie.
Para la versión separada, se recomienda el procedimiento siguiente (proporcionado en la
secuencia de acciones):
1. Monte el sensor y transmisor.
2. Conecte el cable de conexión para la versión separada.
3. Conecte el transmisor.
El modo en que se conecta el cable de conexión a la caja del transmisor depende de la
homologación del equipo de medición y en la versión del cable de conexión utilizado.
En las siguientes versiones, solo se pueden utilizar terminales para la conexión en la
caja del transmisor:
• Determinados certificados: Ex nA, Ex ec, Ex tb y División 1
• Uso de cable de conexión reforzado
• Código de producto para "Versión sensor; sensor DSC; tubo de medición", opción DA,
DB
En las siguientes versiones, se utiliza un conector M12 de equipo para la conexión en
la caja del transmisor:
• El resto de certificados
• Uso de cable de conexión (estándar)
Los terminales se utilizan siempre para conectar el cable de conexión en la caja de
conexión del sensor (pares de apriete para los tornillos del aliviador de tracción del
cable: 1,2 ... 1,7 Nm).
Proline Prowirl F 200 HART
3 (0.12)
3 4 1 2
A0032240
