Puesta en marcha

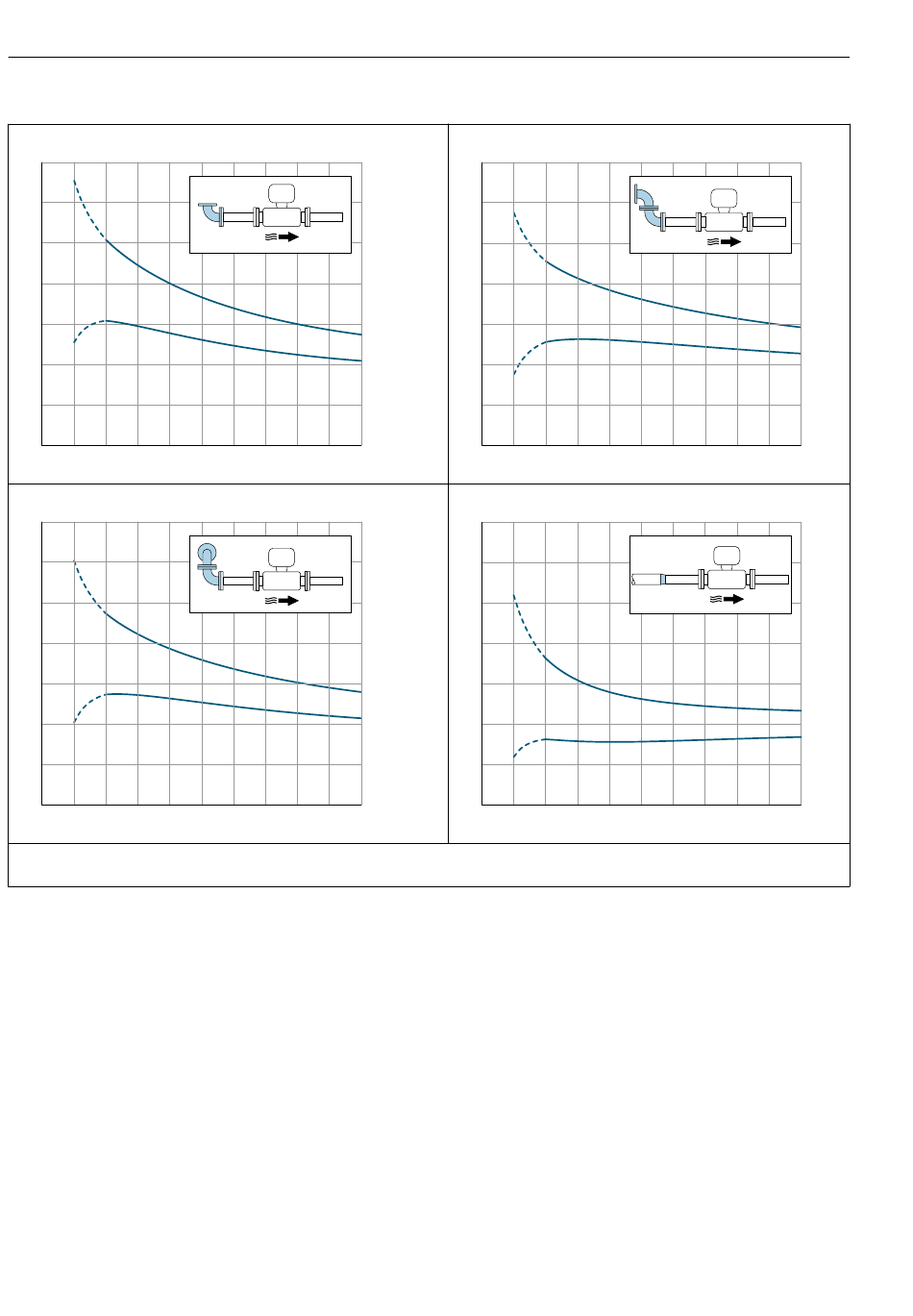

Efecto de un tramo recto de entrada reducido en la precisión
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0
5
10 15 20 25 30 35 40 45 50
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0
5
10 15 20 25 30 35 40 45 50
E = error en %
A/B = tramo recto de entrada/diámetro del tubo de medición
120
A/B
Corrección del desajuste entre diámetros
El equipo de medición puede corregir desplazamientos en el factor de calibración causados,
por ejemplo, por un desajuste entre el diámetro de la brida del equipo (p. ej., ASME B16.5/
Sch. 80, DN 50 [2"]) y el diámetro de la tubería de acoplamiento (p. ej., ASME B16.5/Sch.
40, DN 50 [2"]). Aplique únicamente la corrección por desajuste de diámetro en los casos
que estén comprendidos en los límites indicados a continuación, habiéndose realizado para
ellos también pruebas de medición.
Conexión bridada:
• DN 15 (½"): ±20 % del diámetro interno
• DN 25 (1"): ±15 % del diámetro interno
• DN 40 (1½"): ±12 % del diámetro interno
• DN ≥ 50 (2"): ±10 % del diámetro interno
Si el diámetro interno estándar de la conexión a proceso pedida difiere del diámetro
interno de la tubería de acoplamiento, cabe esperar una imprecisión adicional en la medida
de aprox. 2 % lect.
E [%]
2.5
2.0
1.5
1.0
-0.5
-1.0
0
5
10 15 20 25 30 35 40 45 50
A0034240
E [%]
2.5
2.0
1.5
1.0
0.5
0
-0.5
-1.0
0
5
10 15 20 25 30 35 40 45 50
A0034243
Proline Prowirl F 200 HART
A0034242
A0034244
Endress+Hauser
