Cableado
Cableado de un DAE de expansión a un DAE existente para
extender un bus de back-end
Unity All Flash y Unity Hybrid Guía de información de hardware
92
Ejemplo 1 Conecte el DAE al puerto 0 de la ranura 0 del SP del DPE para crear el bus de back-
end 2: BE2 (continuación)
2. Conecte el puerto 0 de la ranura 0 del SP A en la ranura inferior del DPE al puerto
A de la tarjeta LCC A, ubicada en la parte inferior del DAE. [
3. Conecte el puerto 0 de la ranura 0 del SP B en la ranura superior del DPE al puerto
A de la tarjeta LCC B, ubicada en la parte superior del DAE. [
Conecte el DAE de expansión opcional al DAE recién instalado en el bus de back-end
para extenderse al DAE nuevo.
Use la siguiente ilustración para completar esta tarea de cableado:

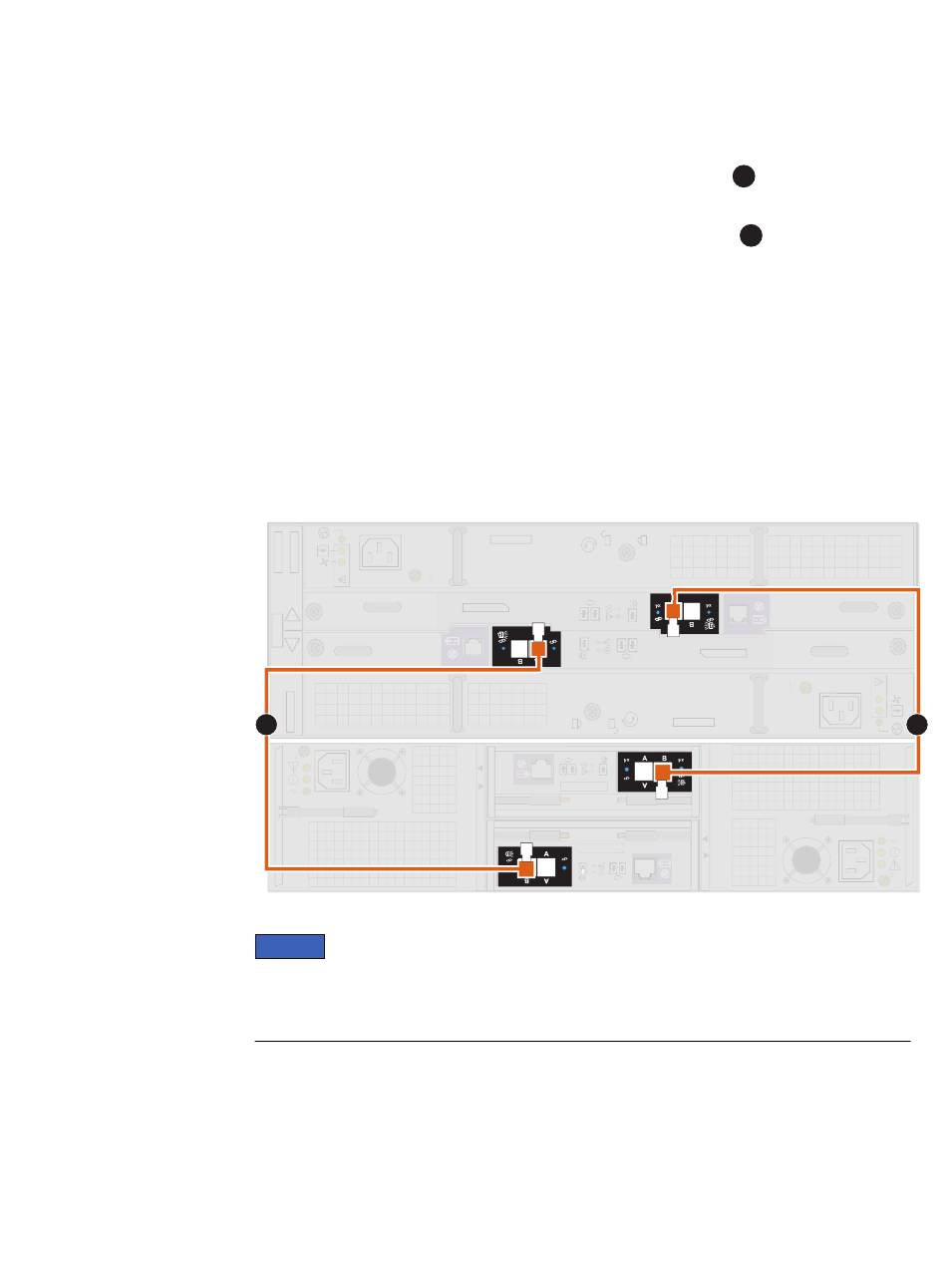

Figura 38 Ejemplo: Extender BE de SAS al DAE nuevo
B
A
1
AVISO
Al realizar el cableado de los puertos SAS de la LCC del DAE de 15 unidades, asegúrese
de que los cables no se superpongan detrás del DAE. La ilustración anterior muestra el
método adecuado para el cableado a los puertos SAS de LCC del DAE.
Procedimiento
1. Etiquete un par de cables HD mini-SAS con las etiquetas apropiadas (naranja,
azul, negro, verde, marrón o cian) que se muestran aquí.
Por lo general, los DAE se conectan a otros DAE mediante cables de 1 metro.
B A
x4 x4
0
B
0
0 0
1 1
x4 x4 x4 x4
1
]
2
]
A B
1
A
2
