Gabinete de arreglos de discos

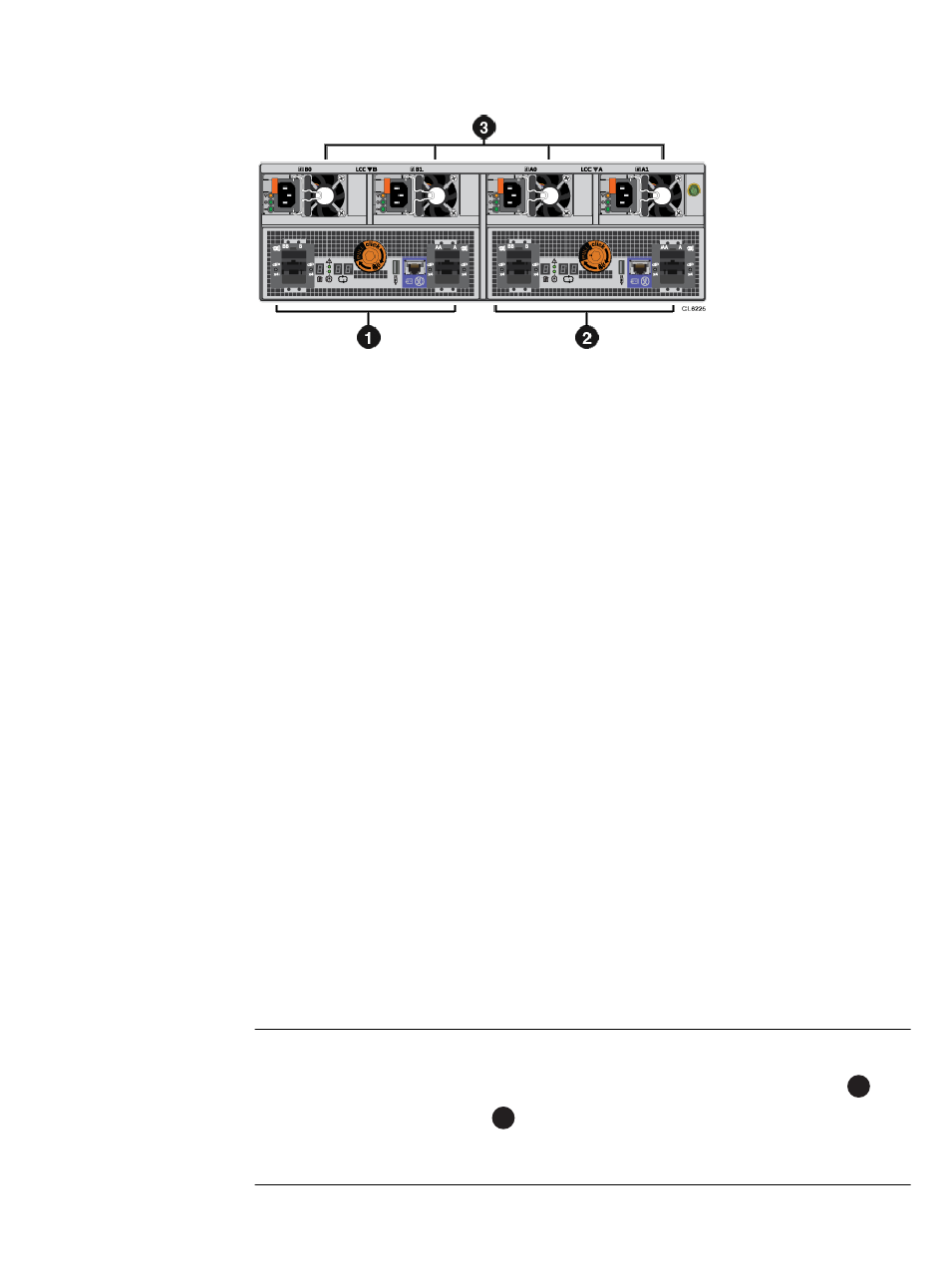

Figura 31 Ubicación de los componentes posteriores del DAE de 3U y 80 unidades
Tarjeta LCC del DAE de 3U y 80 unidades
Características y funciones de la tarjeta LCC
La LCC admite, controla y monitorea el DAE y es el elemento principal de
administración de la interconexión. Cada LCC incluye conectores para entrada y salida
de dispositivos downstream.
Las tarjetas LCC de un DAE se conectan a los procesadores de almacenamiento y a
otros DAE. Los cables conectan las tarjetas LCC de un sistema en serie.
Internamente, cada LCC de un DAE usa protocolos para emular un loop; se conecta a
las unidades del gabinete de punto a punto, por medio de un switch. La LCC recibe de
forma independiente y procesa eléctricamente las señales entrantes. En cuanto al
tráfico procedente de los procesadores de almacenamiento del sistema, el switch de la
tarjeta LCC transfiere la señal desde el puerto de entrada hasta la unidad a la cual
desea obtenerse acceso; entonces, el switch reenvía al puerto la señal de salida de la
unidad.
Cada tarjeta LCC tiene 4 puertos marcados AA/A y BB/B. Los puertos A y B se utilizan
cuando se conecta (A) o se expande (B) mediante cables de 4 canales. Los puertos
AA/A y BB/B se utilizan cuando se conecta (AA/A) o se expande (BB/B) mediante
cableado de 8 canales.
Cada LCC monitorea de forma independiente el estado del ambiente de todo el
gabinete, por medio de un programa de monitoreo controlado por una
microcomputadora. Este programa comunica el estado al procesador de
almacenamiento, que se encarga de reunir la información del estado del gabinete de
discos. El firmware de la LCC además controla los LED de estado del módulo de disco
y los vínculos físicos de SAS.
En cada tarjeta LCC, hay un indicador del ID del gabinete, también denominado
dirección del gabinete (EA). Cada LCC incluye un indicador de bus (puerto de back-
end). El SP inicializa el ID del bus cuando se carga el sistema operativo.
Nota
3
Es posible que algunas tarjetas LCC no tengan el indicador de ID del gabinete ( ) o el
6
indicador del bus de back-end ( ). Estas tarjetas LCC son funcionalmente idénticas a
las que tienen indicadores de ID del gabinete y del bus de back-end. Las tarjetas LCC
con indicadores siempre remplazan a las que no los tienen.
