Gabinete de arreglos de discos

Vista posterior del DAE de 3U y 15 unidades

Tarjeta LCC del DAE de 3U y 15 unidades
Unity All Flash y Unity Hybrid Guía de información de hardware
68
El DAE de 3U y 15 unidades de disco incluye en la parte posterior los componentes
siguientes:
l
Dos tarjetas de control de enlace (LCC) SAS de 12 Gb/s; A (
l
Dos módulos de fuente de alimentación/enfriamiento; A (
Los componentes traseros del DAE de 3U y 15 unidades presentan una distribución
redundante en ambos lados, A y B. Cuando se observa desde atrás, los dos
componentes superiores forman el lado B del DAE y los dos inferiores, el lado A.
En la Figura 24 en la página 68 se muestra un ejemplo de la vista posterior de DAE
de 3U y 15 unidades.

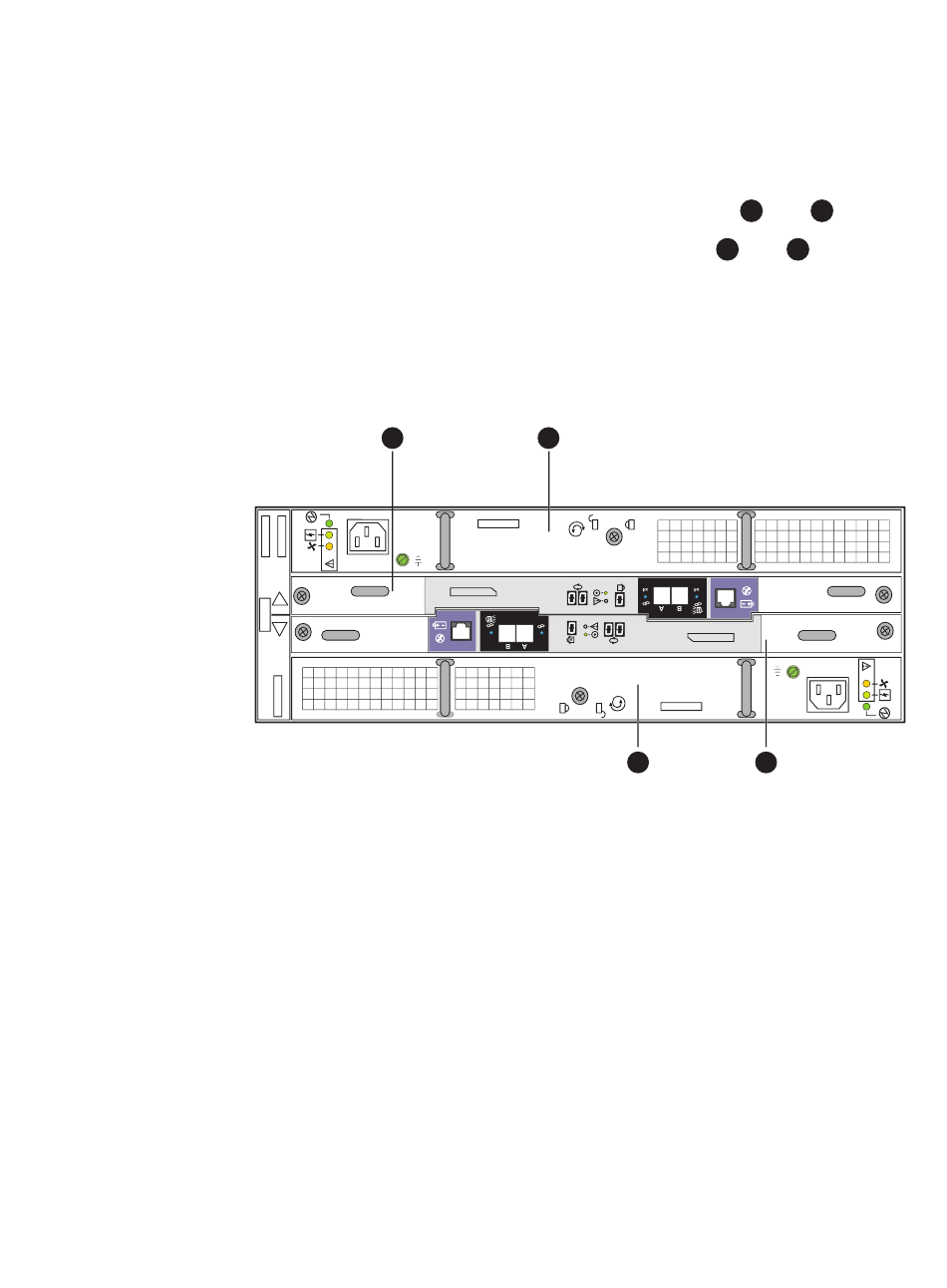

Figura 24 Ubicación de los componentes traseros de los DAE de 3U y 15 unidades
1
B
A
Características y funciones de la tarjeta LCC
La LCC admite, controla y monitorea el DAE y es el elemento principal de
administración de la interconexión. Cada LCC incluye conectores para entrada y salida
de dispositivos downstream.
Las LCC de un DAE de conectan a los procesadores de almacenamiento y a los demás
DAE. Los cables conectan las LCC en un sistema en serie.
Internamente, cada LCC de un DAE usa protocolos para emular un loop; se conecta a
las unidades del gabinete de punto a punto, por medio de un switch. La LCC recibe de
forma independiente y procesa eléctricamente las señales entrantes. En cuanto al
tráfico procedente de los procesadores de almacenamiento del sistema, el switch de la
tarjeta LCC transfiere la señal desde el puerto de entrada hasta la unidad a la cual
desea obtenerse acceso; entonces, el switch reenvía al puerto la señal de salida de la
unidad.
Cada LCC monitorea de forma independiente el estado del ambiente de todo el
gabinete, por medio de un programa de monitoreo controlado por una
microcomputadora. Este programa comunica el estado al procesador de
almacenamiento, que se encarga de reunir la información del estado del gabinete de
2
A
#
B A
x4 x4
4
3 1
) y B ( )
4 2
) y B ( )
B
3
