INSTALACION

COLOCACION CORRECTA DE PROFUNIDAD

Precaución! Nunca intente quitar el sensor
del flujo cuando tiene presión en la tuberia
al menos es especificamente diseñado para
la instalación directa de salida roscada y
extracción. Suelte la tuerca de compresión lentamente
para soltar la presión atrapada. Si hay fluidos que sale
cuando saca el sensor, pare de girar y despresuizar la
tuberia. De no hacerlo puede resultar al sensor volar de
la tuberia, resultando en dano ó heridas serias.
Página 4
Colocación de la Profundidad. Es importante para la pre-
cisión que el sensor esté metido a la profundidad correcta
dentro de la tubería.
1. En la tabla 1, encuentre la dimensión C para su modelo
del sensor y diámetro de la tubería. Subtraer el espresor de
la pared del tubo (tabla 2) para encontrar la dimensión D.

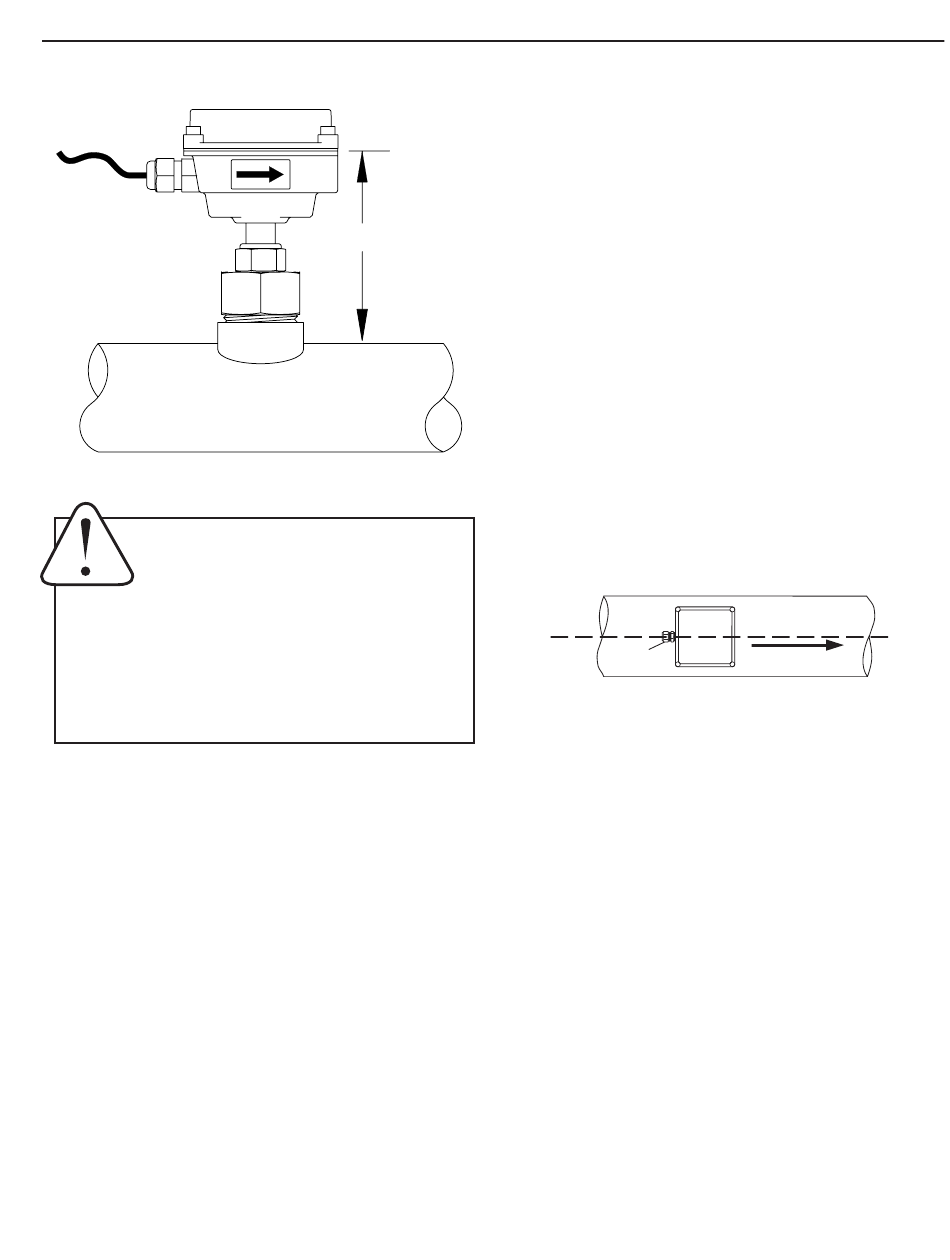

"D"
NOTA: Cuando calcula el factor K como explicado en la
página 12, también dará la dimensión D.
2. Midiendo por afuera de la tubería a la juntura en la car-
casa, como mostrado en el diagrama, ajuste el sensor a la
dimensión D y apriete la tuerca de compresión a mano.
3. Alinée la carcasa de conduit con la línea central de la tu-
bería, como mostrado. Asegure que la flecha en la carcasa
esté en la dirección del flujo de agua.
4. Verifique dimensión D una vez más
5. Apriete la tuerca de compresión completamente
Relieve FLUJO
de presión
