INFORMACION GENERAL
La falta de piezas que mueve en los sensores de flujo de
inserción variable de la serie EX 100/200 es la Fuente de su
confiabilidad. Modelos en Bronce ó Acero Inoxidable aguantan
una variedad de temperatura, presión, y condiciones químicas.
La serie EX no tiene rotor que puede parar girar en aguas sucias
y no tiene cojinetes que puede gastar. Como otros medidores
electromagnéticos, cuando son usados en aplicaciones de
inyección de químicos deben instalar los medidores arriba del
flujo de agua (ó suficientemente abajo del flujo de agua que
permite una mezcla completa del químico antes de llegar al
medidor).
Se produce un campo magnético rápidamente en reversa en la
carcasa inferior. Como pasa el fluido por este campo, genera un
voltaje que está medido y traducido en una señal de frecuencia
proporcional a la tasa de flujo.

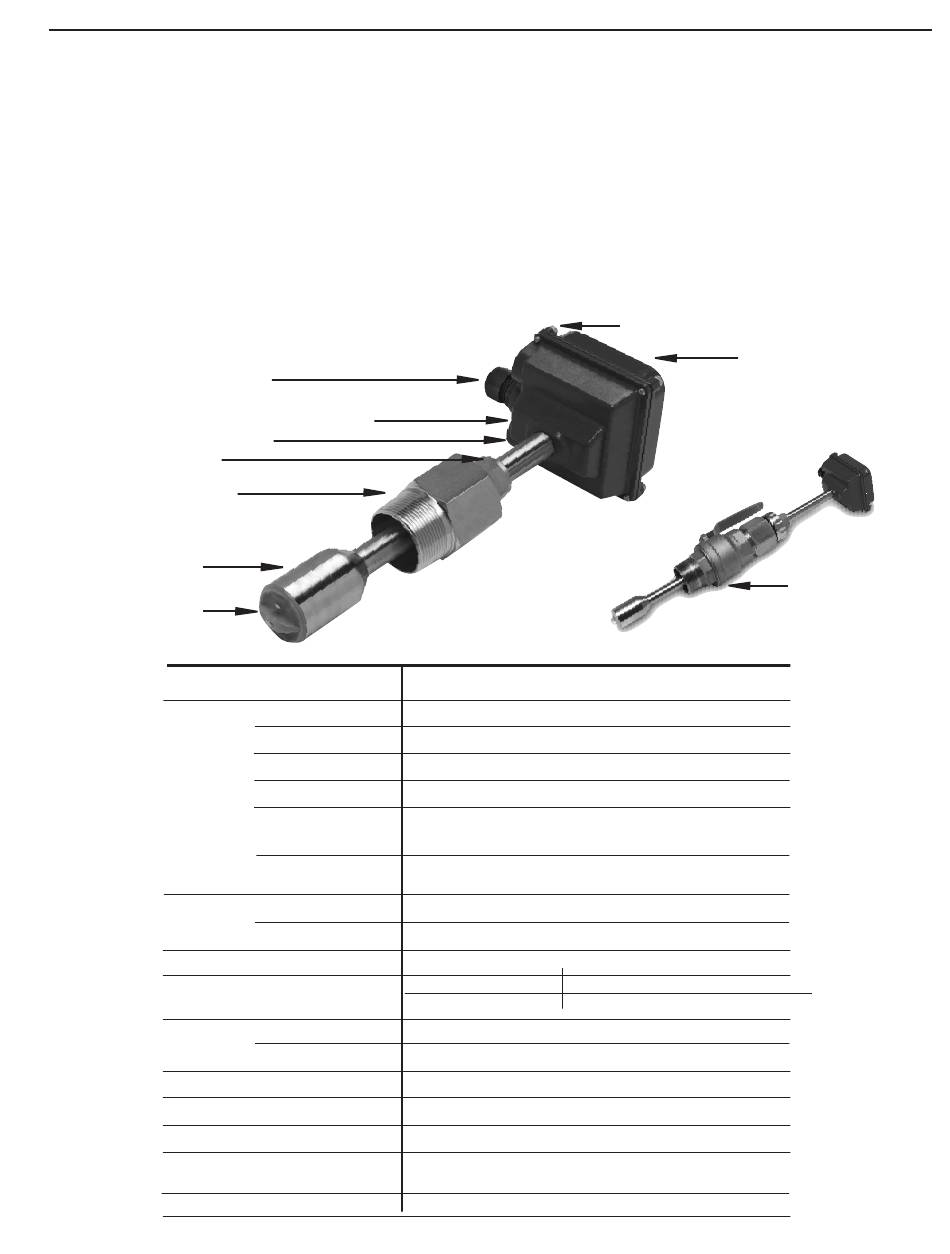

CARACTERISTICAS
Relieve de la presión del cable
Carcasa de aluminio en recubrimiento en polvo
Eje de Bronce ó Acero Inox. 316
Tuerca de Compresión
Adaptador conecta con la
conexión roscada 1 ½" FNPT
Carcasa del Sensor
Electrodos y Capa
ESPECIFICACIONES*
Díametros de la Tuberia
Materiales
Energía
Rango de Flujo
Tamaño requerido de la
conexión
Temperatura
Presión
Conductividad Mínima
Precisión Calibración
Salida
Detección de Tubo vacío
Especificaciones sujeta al cambio * Favor de consultar nuestra página web para la información más actualizada (www.seametrics.com)
3" a 48" (opcional hasta 72")
Eje/conexiones
Acero Inox. 316 o Bronce
Electrodos
Hastelloy
Capa del Electrodo
PVDF
Carcasa
Aluminio en recubrimiento en polvo
Ensamble de la
Bronce (opcional Acero Inox.) con válvula de bronce
Válvula
(150/250 solamente)
EPDM
Sello/anillo
(150/250 solamente)
12-25 Vdc, 250 mA
Energía Completa
12-25vdc, 40mA promedio, 250mA máx.
Energía Baja
0.28 a 20 pies/seg. (0.08 – 6.09 m/seg.)
0 a 160 grados F (-17 a 72 grados C)
Ambiental
32 a 200 grados F (0 a 93 grados C)
Fluido
200 psi (13.8 bar)
20 microSiemens/cm
+/- 1% de escala máxima
Pulso de onda cuadrada, aislado opto, 550 hz@20pies/seg., 6mA
max. 30 VDC flujo avanzado normal, flujo en reversa opcional
Software, Default a flujo cero
Esta señal de la onda cuadrada puede mandar directamente a
una PLC u otro control, ó puede ser convertido usando cualquier
indicador ó convertidor de la familia de Seametrics.
Un Sistema modular electrónico puede conectar directamente
al sensor ó montado en forma remota. La lectura FT420 de
Seametrics ofrece la indicación completa de flujo y total más una
salida de 4-20mA. El AO55 ofrece una salida ciega de 4-20mA,
y el DL76 es un datalogger con batería. TAdaptadores conectan
con conexiones normales de 1 – ½" (110/210) ó 2" (150/250)
FNPT como silletas y collarines que puede comprar localmente
ó de Seametrics. El modelo EX150 y 250 incluye una válvula
de aislamiento que permite una instalación directamente a una
salida roscada, ó una instalación y/ó cambio baja presión, con
una válvula normal de bronce, ó la válvula opcional de acero
inoxidable 316. También opcionalmente tiene flujo bi-direccional
y la opción submergible.
EX110/210
EX110/210
EX150/250
1-1/2" FNPT
2" FNPT
Tornillo de la carcasa (para conectar a la tierra)
Modulo Electrónico ó de tapa
EX150/250
Ensamble de la
válvula para la
instalación en la
salida roscada
