CONEXIONES ELECTRICAS
General Electrical Guidelines:
•
Cuando es posible evite instalar los cables de control
en el mismo conduit ó conjunto con la energía AC.
•
Usando cable protegida, conecte el protector a la
tierra en el terminal de suministro de energía del
cable. No conecte al otro terminal al protector.
•
Evite colocar los cables del sensor de flujo cerca a
los motores de frecuencia variable.
•
El cableado recomendado son los cables de energía
y salida, enredados, tipo protegido 18 a 22 AWG de
control.
•
Voltaje recomendado es 12=24VDC. Recuerde que
fuentes de energía no regulada puede variar mucho
del voltaje por lo que dice en la placa por montos
considerables, especialmente con la fluctuación del
voltaje en energía AC. Por eso Suministros de energía
de 24V tiene que ser regulados.
Vea los diagramas de conexióne en las siguientes páginas
para los terminales apropriadas.
Energía. Necesita un suministro de energía de 12 a 24 vdc
con la capacidad de salida de mínimo 250 mA.
Salida: La salida normal son pulsos con el flujo en la dirección
de avance (flujo en reversa ó bi direccional es opcional (-15)).
Eléctricamente es un interruptor colector abierto opto aislado.
La salida no tiene energía interna.
Nota: Esta salida es limitada a 6mA a 30 Vdc máxima.
Página 8
Guía de Aterrizar:
Para los mejores resultados, use una tierra de alta calidad,
como tubería de metal ó tipo varilla, para asegurar una Buena
conexión a la tierra y para la represión del ruido.
Si instala el sensor de flujo en un tubo de metal, para la
conexión óptima, sujete un cable al tubo una distancia corta a
un lado del sensor usando unas pinzas de tierra . Conecte el
cable a la tierra y a una de las tuerca de la carcasa.
Para tubos no metálicos: Conecte una de las tuercas en la
carcasa por un cable a una tierra de Buena calidad, como un
tubo de metal ó varilla de cobre.
Los medidores EX normalmente no son afectados por niveles
moderadas de ruido eléctrico. En algunas aplicaciones puede
mejorar el desempeño tomando estos siguientes pasos:
• Use un cable pareja enredado protegido (Belden 8723ó
equivalente sobre la tierra ó Alpha 35482 ó equivalente
para entierro directo.)
• Sujete a la gota ferrita (stewart 28a2029=oao ó equiva-
lente) en el cable de la señal/energía entre ¾" del relieve del
medidor (coloque en su lugar si es necesario con cinta). Vea
el diagrama abajo.
• IMPORTANTE conecte el cable protegido de tierra a la
tierra. SOLAMENTE en el terminal de suministro de energía del
cable.

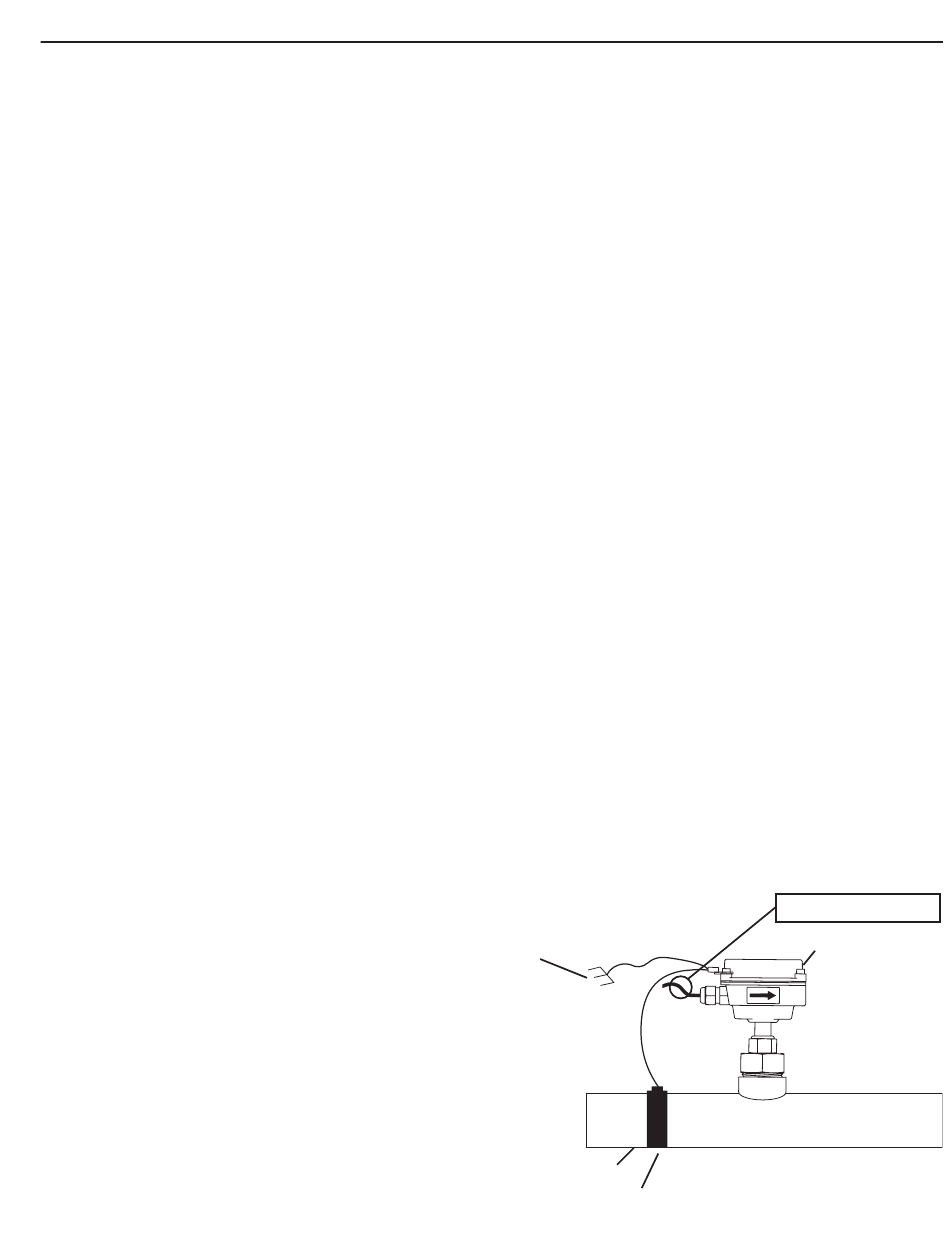

DIAGRAMA DE TIERRA
Tierra
Tubo de metal
Pinzas/abrazadera de la tierra
Coloque la gota ferrita aquí
Tornillo
de la carcasa
