2
Introducción
La información siguiente se proporciona para explicar cómo la unidad de la serie SMV funciona en una red
PROFIBUS; no está pensada para explicar cómo trabaja PROFIBUS por si mismo. Por lo tanto, se asume un
conocimiento del funcionamiento de PROFIBUS, así como la familiaridad con la operación de la unidad de
la serie SMV.
2.1
Descripción de Fieldbus
PROFIBUS-DP Fieldbus es un protocolo de comunicaciones internacionalmente aceptado y diseñado
para instalaciones comerciales e industriales de automatización de fábricas y aplicaciones de control del
movimiento. La alta tasa de transferencia de datos combinada con su eficiente formato de datos, permiten
la coordinación y el control de aplicaciones multi-nodo.
2.2
Especificación del módulo
• Autodetección de la velocidad de transmisión de datos
• Índices báudicos soportados: 12Mbps, 6Mbps, 3Mbps, 1.5Mbps, 500kbps, 187.5kbps, 93.75kbps,
45.45kbps, 19.2kbps, 9.6kbps.
• Cantidad escalable de las palabras de datos del proceso de entrada y de salida (máximo de 6 en
cualquier dirección).
• Canal de acceso de datos del parámetro
2.3
Etiqueta de la identificación del módulo

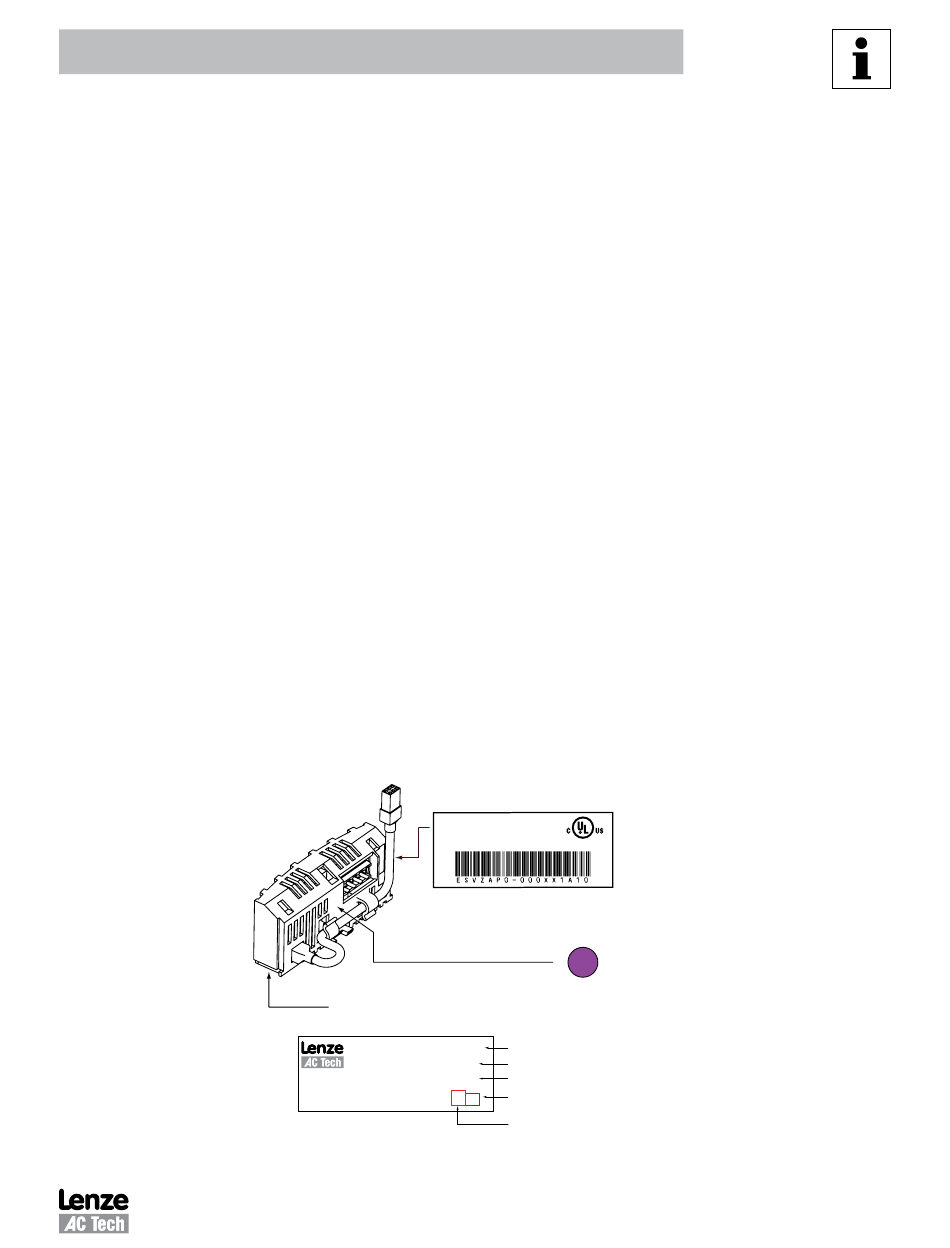

La figura 1 ilustra las etiquetas en el módulo de comunicaciones SMV PROFIBUS-DP. El módulo SMVector
PROFIBUS DP es identificable por:
• Dos etiquetas puestas a cualquier lado del módulo.
• El color identificador de la etiqueta en el centro del módulo.
Introducción
Etiqueta de la derecha:
calificaciones y certificaciones
COMM I/O ONLY
S/N: 123456789
Etiqueta de la izquierda:
datos del módulo
A
SMV PROFIBUS-DP
B
TYPE: ESVZAP0
C
ID-NO: 12345678
D
ESVZAP0-000XX1A10
E
Figura 1: etiquetas del módulo PROFIBUS
3
LISTED
Identificador Fieldbus:
P = PROFIBUS-DP
P0
A: protocolo Fieldbus
B: número de modelo
C: número de orden Lenze
D: revisión del firmware
E: revisión del hardware
CMVPFB01A
