3.2
Bloque de terminales PROFIBUS-DP
La tabla 2 identifica los terminales y describe la función de cada uno. La figura 4 ilustra el conector
enchufable del poste 5mm de PROFIBUS-DP 5.
Tabla 2: terminales PROFIBUS-DP
Terminal
Función
1
0V Is0
2
RxD/TxD-N
3
RxD/TxD-P
4
RxD/TxD-N
5
RxD/TxD-P

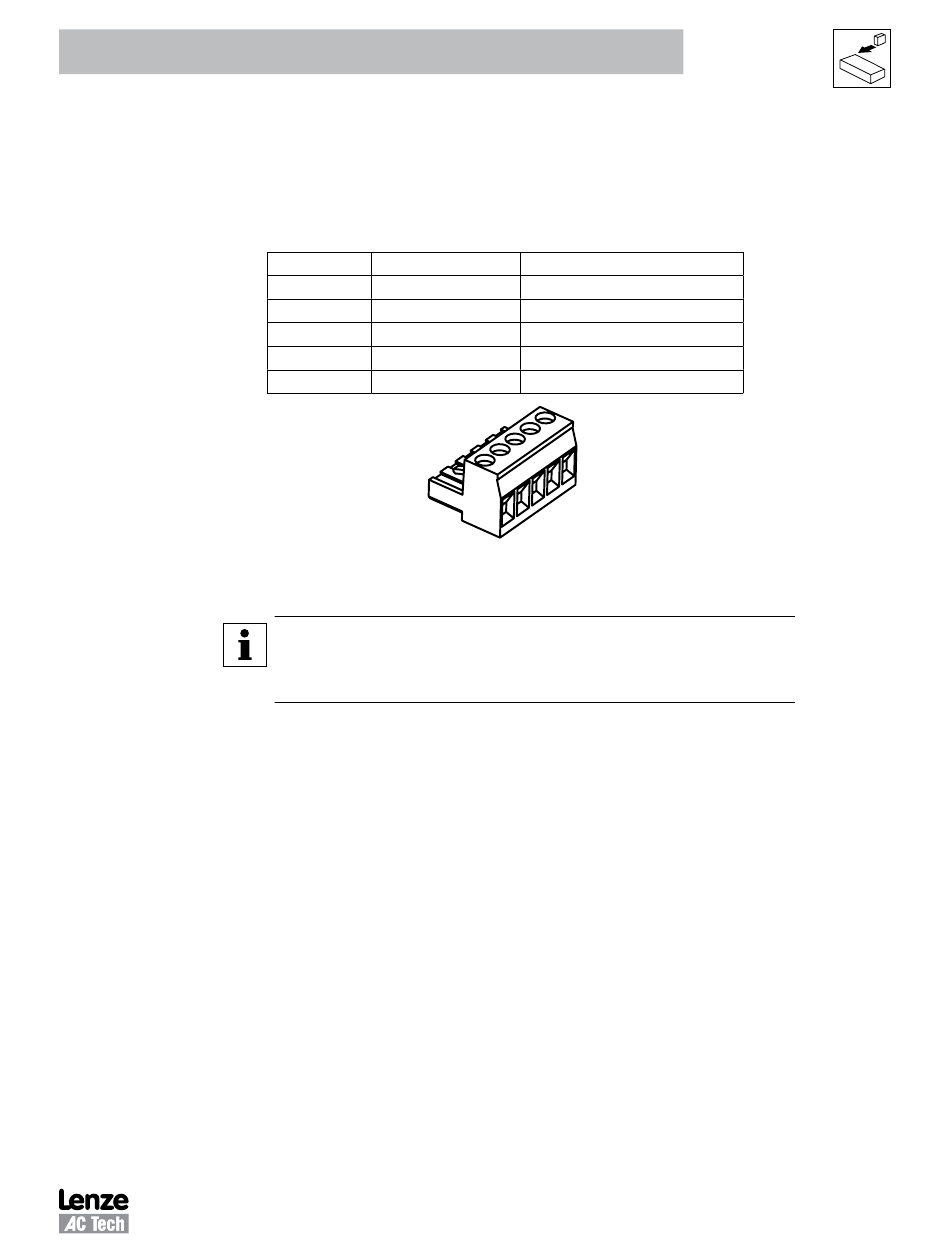

Figura 4: conector PROFIBUS-DP
NOTA
El módulo SMV PROFIBUS-DP está equipado con interruptor integrado de terminación
e inductores para funcionar por encima de 1.5Mbps. Otros dispositivos PROFIBUS-
DP requieren un conector del subtipo D para conseguir esta terminación.
Instalación
Descripción
0V aislado
Línea de datos negativa IN (A) verde
Línea de datos positiva IN (B) rojo
Línea de datos negativa OUT (A) verde
Línea de datos positiva OUT (B) rojo
5
3 4
1 2
5
CMVPFB01A
