CHLORIDE LINEAR Plus/RM Installation
1 8
2 1 3
D
E
17 7a
11
14
15
16

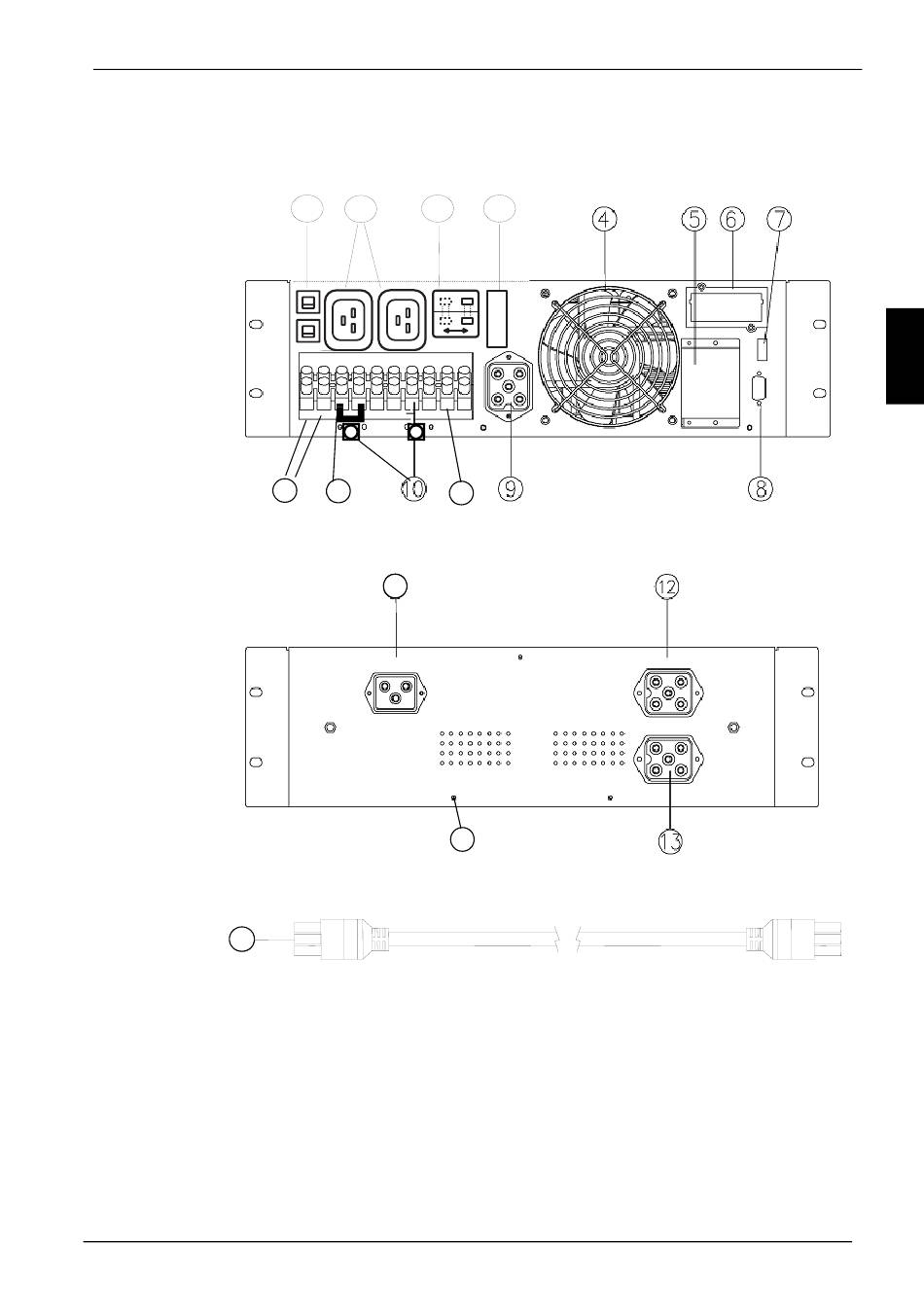

Abb. 12: Rückansicht Linear Plus RM / RM Batterie
Legende:
1 Ausgangsbuchsen IEC 320 - 15 A
2 Ausgangs-Trennschalter für beide Ausgangsbuchsen
3 Eingangs-Trennschalter
4 Lüfter
5 Abdeckung der Parallel-Schnittstelle
6 Datenübertragungssteckplatz (Option)
DE-29
Bedienungsanleitung SU59802UM01/ Letzte Änderung: 08/2005
