trolar los parámetros de combustión. El funcio-
namiento de la caldera en deshollinador se puede
regular a una potencia que va del 0% al 100%.

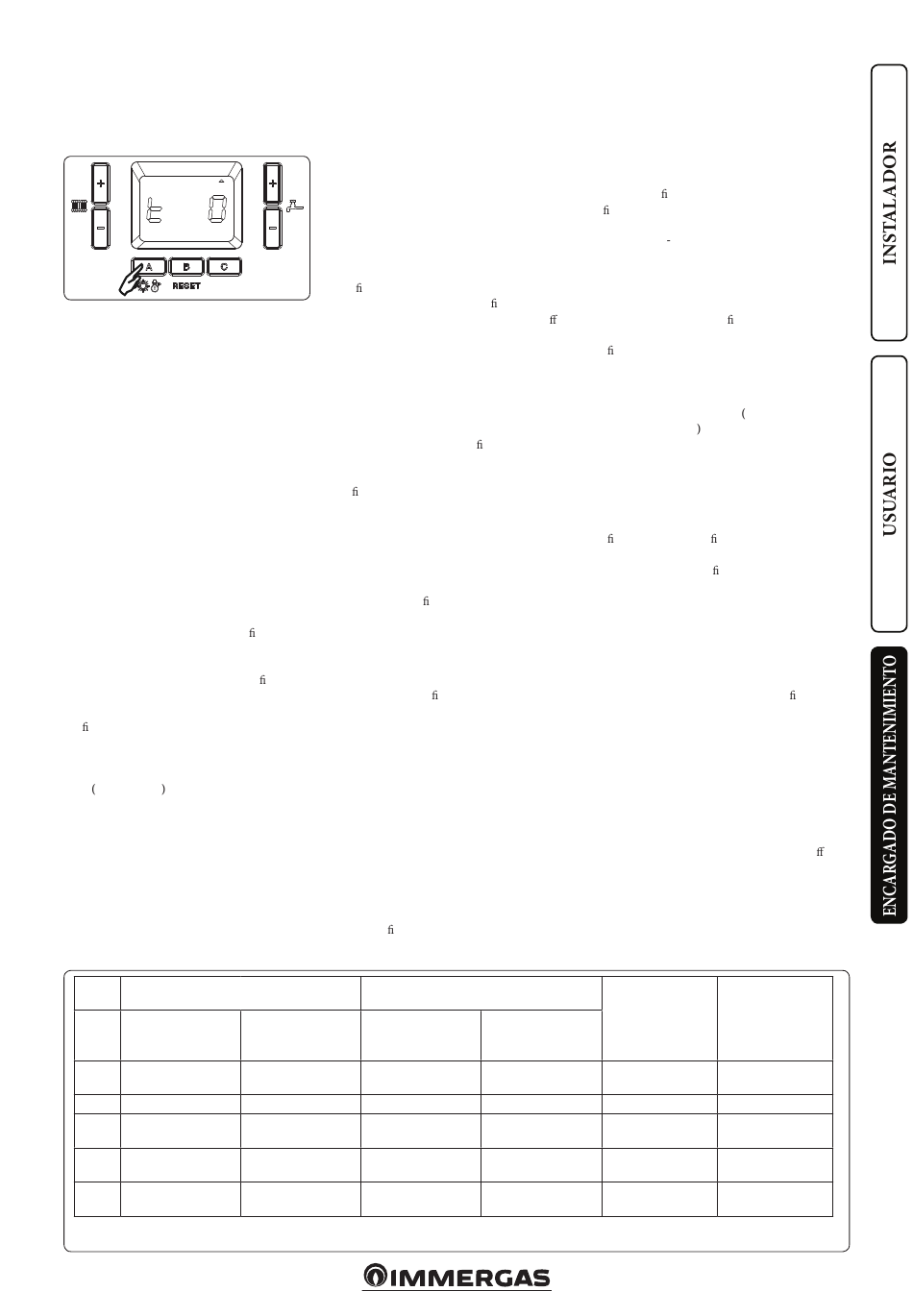

Para activar la función presione y mantenga pre-
sionado el pulsador "A".
En caso de presencia de la sonda de ida común, se
puede activar la función deshollinador pulsando
a la vez las teclas "A" y "B", en este caso además
de la caldera se activa también el circulador de
la instalación (en la "cascada simple" se accionan
ambas calderas con la lógica de la cascada).
La regulación de la potencia se efectúa con los
pulsadores + y - de regulación del sanitario con
intervalos de 0 y 100%, mientras que usando los
pulsadores + y - para la regulación de la calefac-
ción, la variación de porcentaje es del 1% cada
vez que se pulsa.
En dicha situación, todas las regulaciones están
excluidas y queda activo solo el termostato de
seguridad de temperatura y el termostato límite.
Cuando termine las comprobaciones desactive la
función presionando y manteniendo presionado
el pulsador "A" (O bien A + b en el otro caso).
En caso de que se active la función sin ninguna
solicitud activa, es necesario esperar unos 30
segundospara llegar a la potencia con gurada. En
caso de que se active la función cuando hay una
solicitud activa, se deberán esperar unos 3 minutos
antes de que se llegue a la potencia con gurada.
En caso de activación de la función será necesario
esperar al menos 30'' para alcanzar la potencia
con gurada (3' en la caldera Slave).
3.14 FUNCIÓN ANTIBLOQUEO DE LA
BOMBA Y DE LA VÁLVULA DE 3 VÍAS
OPCIONAL .
La caldera dispone de una función que hace arran-
car la bomba y la válvula de 3 vías al menos 1 vez
cada 24 horas, durante 20 segundos, para reducir
el riesgo de bloqueo de la bomba por inactividad
prolongada.
3.15 FUNCIÓN ANTIHIELO
RADIADORES.
La caldera dispone de una función que arranca
N.°
Parámetro "P38"
calderas
Sonda de ida común
presente = 1
1
1
X
1
X
2
X
2
X
la bomba cuando el agua de impulsión de la
instalación llega a 8 °C. Si el agua de impulsión
de la instalación está a una temperatura inferior a
los 5 °C, la caldera empieza a funcionar hasta que
alcance más o menos los 16 °C.
3.16 FUNCIÓN ANTI HUMEDAD DE LOS
ELECTRODOS.
En caso de instalaciones en cascada combinadas
con los correspondientes kits colectores de toma
de aire/evacuación de humos con compuertas, es
posible que se produzca humedad en los electrodos
provocando un funcionamiento incorrecto. Para
evitar que se forme humedad habilite esta función
3-8
(con gurando un valor superior al 0) que enciende
el ventilador a la velocidad con gurada en el pa-
rámetro "P11" (5 minutos on y 5 minutos o ). La
función se activa cuando se apaga el quemador y
la temperatura que detectada por el sonda NTC de
impulsión es superior a 35 °C. La función se desac-
tiva cuando la temperatura es inferior a los 30 °C.
3.17 ENTRADA 0 ÷ 10 V.
La tarjeta electrónica lleva una entrada de 0 ÷ 10 V
analógica (bornes "Y" y "Z" g. 1-4) que permite
controlar desde el exterior de la caldera.
Configurando el parámetro "P37" se puede
con gurar la entrada escogiendo el modo de fun-
cionamiento entre set temperatura y set potencia.
La entrada activa una solicitud a partir de 2 V
(mínimo) y aumenta proporcionalmente hasta
9,5 V (máximo), la solicitud se desactiva por
debajo de 1 V.
Notas:
- Si "P37" está con gurado en "0" no está activado
cuando la caldera está en modalidad "stand-by" o
en modalidad "verano".
El set calculado está limitado por el rango "P02" ÷
20 °C con "P01" y "P32" se limita la temperatura
máxima y mínima comprendida en ese set.
- Si "P37" está con gurado en "1" está siempre
activado.
No está limitado por los parámetros "P08" y "P09"
y tiene prioridad sobre la solicitud sanitaria.
- Tensión en entrada = -2,5 ÷ 12,5 V
- Absorción = 200 μA
- Impedancia = > 50 KΩ
3.18 FUNCIONAMIENTO CON SONDA DE
IDA COMÚN
Si lleva disyuntor hidráulico es necesario preparar
una sonda de ida común (que funciona como
sonda de ida de la caldera) y un circulador de la
instalación a conectar después de la misma.
La sonda debe conectarse a los bornes "S1" y "S2"
y debe con gurarse el parámetro "P38", mientras
Circulador sanitario
Sonda de ida común
(después del disyun-
ausente = 0
tor de agua) = 1
X
X
X
que el circulador debe conectarse a los bornes
"C" y "D".
En caso de que esté presente un circulador sanita-
rio se puede conectar mediante un 3 vías externo
para conectar a los bornes "IT", "IS", IK, o utilizar
un circulador preparado para conectar a los bornes
"IT" y "IK"; el circuito sanitario se convierte en
prioritario respecto al circuito de calentamiento.
Para la con guración correcta vea la tabla de la
3.19 AUTO DETECCIÓN.
Esta función permite asociar la tarjeta de la panta-
lla a la tarjeta electrónica de la caldera; además en
el caso de instalación en "cascada simple" permite
detectar y asociar las calderas en cascada.
Encienda la caldera, con gure según sus exigen-
cias, pulse y mantenga presionado el pulsador "-"
( g. 2-1 ref. 2) hasta que desaparezca el mensaje
"AUTO" y a continuación presione el pulsador
"RESET" cuando desaparezca el mensaje "bu 1".
3.20 CASCADA SIMPLE MÁXIMO 2
Conectando eléctricamente dos calderas directa-
mente se puede crear una "cascada simple".
En cada solicitud, se alterna la secuencia de encen-
dido de las dos calderas en base a las exigencias
de la instalación.
Realice la conexión como se indica en el esquema
( g. 3-5). En esta con guración es necesario pre-
parar una sonda de ida común en la instalación
térmica, vea la tabla ( g. 3-12) para las opciones
posibles.
Para que el sistema reconozca las dos calderas es
necesario realizar la Auto-detección, asegurándose
de que ambas calderas estén encendidas.
La asociación se visualiza en la caldera Master
mediante el mensaje "bu 2" y en la caldera Slave
"SLA 2".
A partir de este momento todas las con guraciones
se realizan en la caldera Master, en la pantalla de
la caldera Slave permanece visualizado el mensaje
"SLA 2, " excepto en caso de anomalía, cuando se
indicará el código de la misma.
Los parámetros personalizados en la caldera Mas-
ter se repiten automáticamente en la caldera Slave.
Atención: en esta configuración no se puede
combinar el regulador de cascada y zonas con la
instalación. Para controlar la instalación se puede
conectar un termostato ambiente On/O o se
puede usar la entrada 0 ÷ 10 V que van conectados
solo a la Master.
Parámetro "P17"
Sonda de ida común
Válvula de 3 vías = 0
X
X
No Admitido
35
g. 3-12.
CALDERAS .
Sonda de ida de la
caldera
Calefacción
No
Sanitario
Calefacción
Sanitario
Calefacción
Solo como
Sanitario
termostato límite
Solo como
Calefacción
termostato límite
Calefacción
Solo como
Sanitario
termostato límite
3-12
