Español
Los ajustes MIDI, incluyendo la transmisión/recepción y la selección de canales, se controlan
desde la
vista Ajustes del sistema
detalles.
Además de ser capaz de trasmitir datos MIDI, Circuit Mono Station está igualmente equipado
con salidas estándar CV + GATE que pueden enviar datos de notas analógicas a otros equipos
compatibles. Las salidas CV y GATE son tomas jack independientes de 3,5 mm ubicadas en el
panel trasero.
Los datos de las notas siempre están presentes durante la reproducción de un patrón, y la
salida CV trasmitirá los valores del tono del Oscilador 1. Esto quiere decir que podrá controlar
el tono de un sintetizador externo (p. ej., módulo Eurorack) con los controles Osc 1 Range,
Coarse y Fine. La salida CV es ampliable a
1 V/octava y cubre una gama de 0 V a +7 V: Nota MIDI #24 (C1) = 0 V;
Nota MIDI #36 (C2) = +1 V, etc. La ampliación lineal es aplicable dentro de octavas para las
otras notas.
La salida GATE es un pulso por nota de +5 V de amplitud, con una duración equivalente a
la longitud de la nota y un tiempo de ascenso de 140 - 170 μs. El pulso GATE es una salida
fraccionariamente posterior al voltaje de CV para permitir que el equipo externo estabilice su
tono antes de activar la nota.
Circuit Mono Station posee una salida AUX CV
externos. AUX CV es uno de los ocho destinos de la matriz de modulación (consulte la página
84), y podrá asignarle cualquier fuente de la matriz. La gama de voltaje es de -5 V a +5 V.
Preste atención a la necesidad de ajustar detenidamente el control Depth
múltiples fuentes de modulación, puesto que la naturaleza aditiva de la matriz podría introducir
recortes.
Circuit Mono Station también posee los conectores analógicos CLOCK IN y CLOCK OUT.
Consulte "Tasas de reloj analógico" en la página 90 para más detalles.

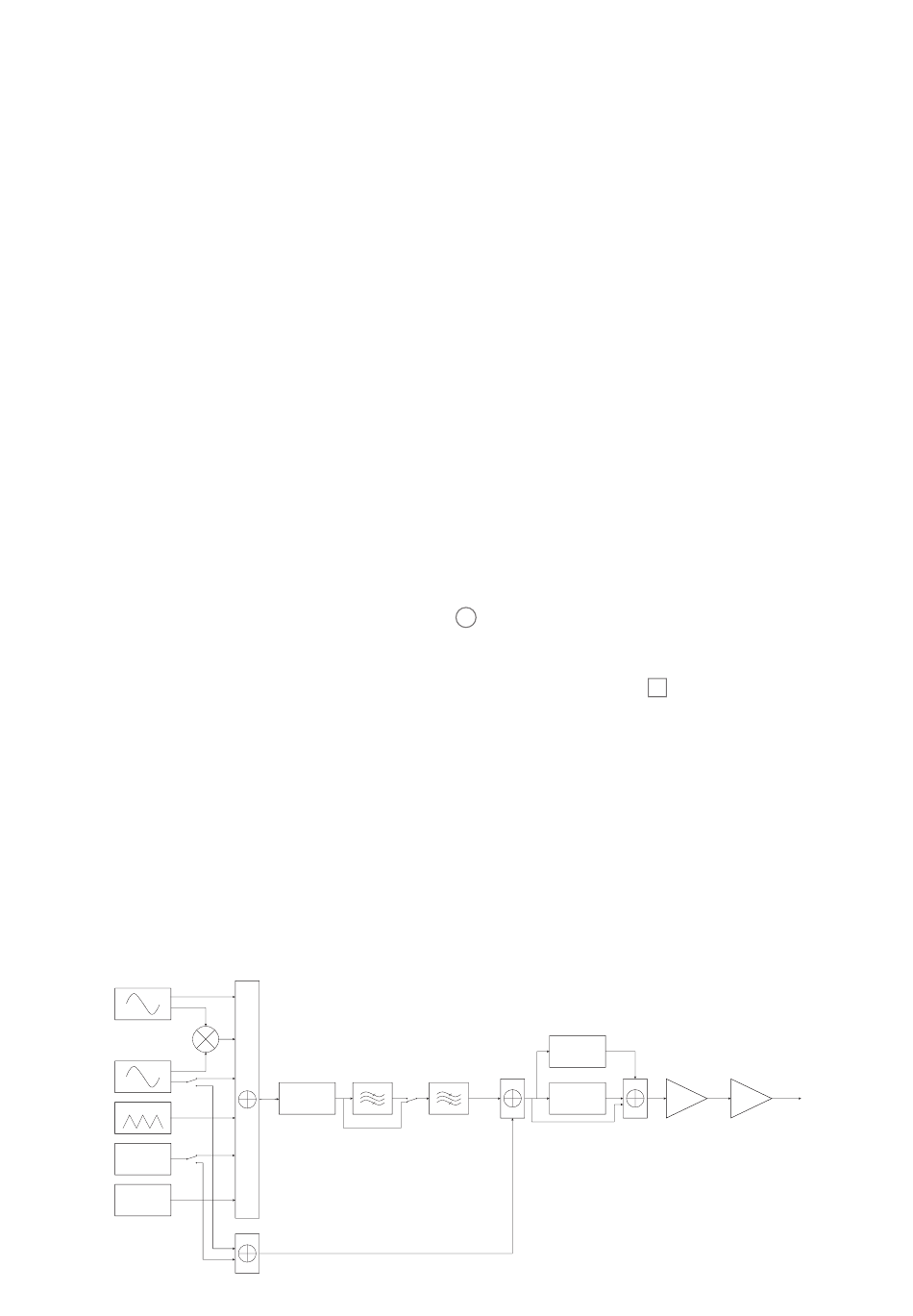

Diagrama de bloques del sintetizador

A continuación, describiremos con más detalle cada una de las secciones del sintetizador: el
siguiente diagrama indica el flujo general de las señales a través de los distintos elementos del
proceso.
Osc 1
Modulador en anillo
Osc 2
Sub
Secundario
Ruido
Audio
. Consulte "Ajustes del sistema" en la página 88 para más
Mezcla principal
12 dB/Oct
Pre-drive
Submezcla de Osc 2/Ruido
, para la conexión a módulos de sintetizador
7
Distorsión 2
12 dB/Oct
Distorsión 1
Mezcla de
derivación
del filtro
si está usando
40
Gate
Volumen
VCA
Salida
Mezcla
VCA
74
