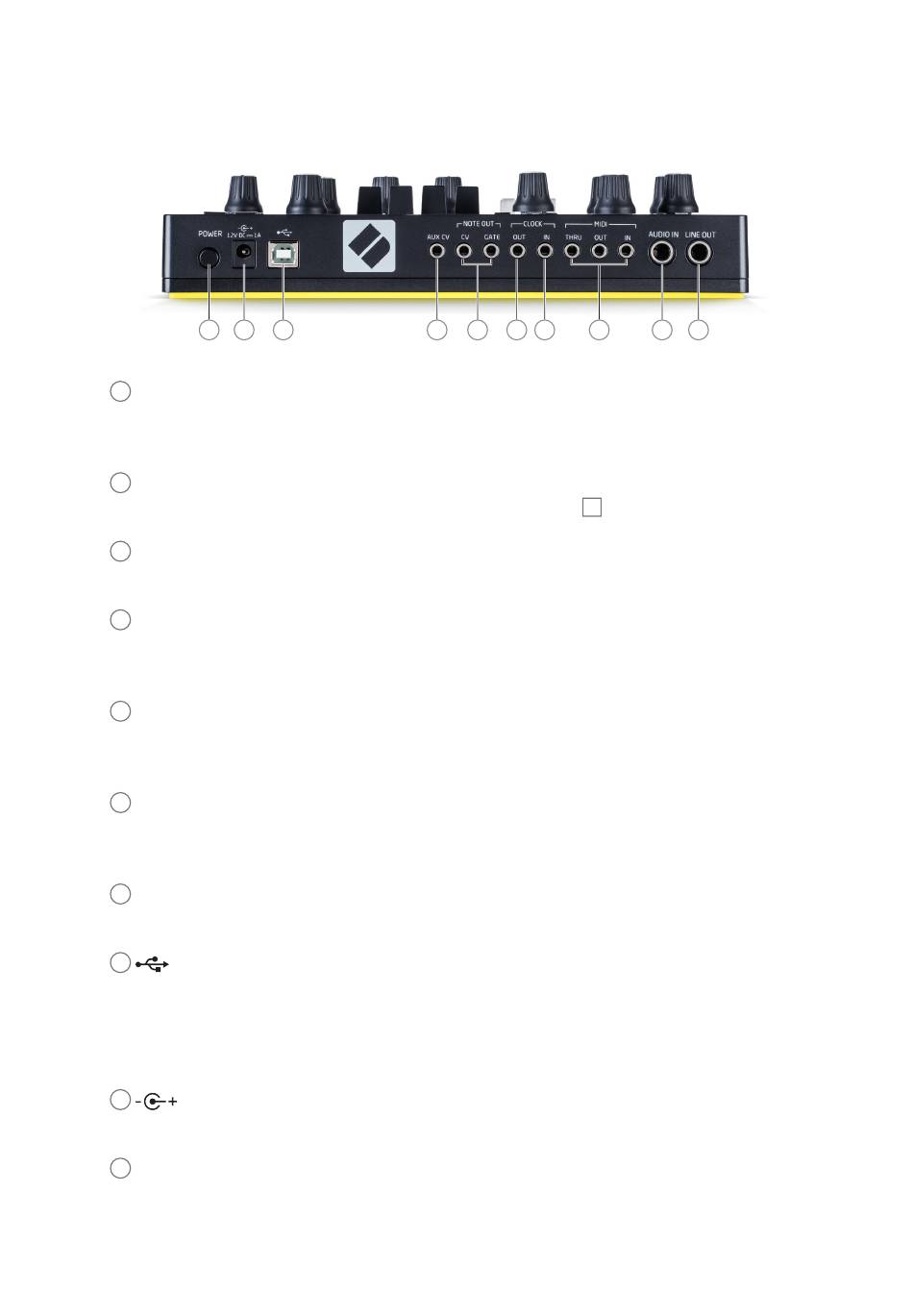

Vista trasera – conectores
LINE OUT – la principal salida de audio (mono) en una toma jack TRS de ¼". El nivel de
1
salida máx. es +10,5 dBu. La salida es pseudo-balanceada (compensada a tierra) y puede
conectarse al equipo con entradas balanceadas o no balanceadas.
AUDIO IN – una entrada de nivel de línea que permite añadir una señal de audio externa a
2
la salida de Circuit Mono Station (vía el control de nivel del mixer
MIDI IN, OUT y THRU – conectores MIDI en tres tomas jack TRS de 3,5 mm. Utilice el
3
adaptador para cables suministrado para convertirlos a conectores DIN de 5 pines estándar.
CLOCK OUT – una toma jack TRS de 3,5 mm que suministra la señal del reloj con una
4
amplitud de 5 V a una tasa proporcional al reloj del tempo: la proporción real puede ajustarse
en la
vista Ajustes
CLOCK IN – una toma jack TRS de 3,5 mm para una fuente de reloj externo. Cada pulso
5
aplicado avanza la secuencia por una negra. Gama de voltaje: -0,5 V a +5,5 V. Lógica 'baja': <1
V. Lógica 'alta': >2,3 V.
NOTE OUT – dos tomas jack TRS de 3,5 mm que transportan las señales del voltaje de
6
control (CV) y GATE derivadas de la secuencia del Osc 1 para el uso con equipo compatible
externo. La salida CV es ampliable en 1 V por octava y la salida GATE a una amplitud de 5 V.
AUX CV – salida CV secundaria (+5 V a -5 V en una toma jack TRS de 3,5 mm) cuya fuente
7
puede ser asignada en la matriz de modulación.
– Puerto USB 2.0 de tipo B. Con la unidad se suministra un cable de tipo B a tipo A.
8
El puerto está en conformidad con la clase MIDI; conéctelo a ordenadores y otros dispositivos
compatibles con MIDI mediante USB para transmitir y recibir datos MIDI. Utilizado igualmente
para las actualizaciones del firmware. Nota – el puerto USB de Circuit Mono Station no
transporta audio ni corriente CC.
– toma de entrada de corriente. Circuit Mono Station requiere 12 V de CC a 1 A.
9
Conecte el adaptador de CA suministrado a esta toma coaxial.
POWER – interruptor de activación/desactivación "suave"; para evitar la activación/
10
desactivación accidental, pulse durante aproximadamente medio segundo para encender o
apagar la unidad.
10
9
8
. La tasa predeterminada es un pulso por negra.
