Instalación del módulo de expansión
Tarea 2 Fijar las guías traseras
1. Presione la guía trasera contra la guía vertical del rack.
2. Fije la guía trasera a la guía vertical del rack con un tornillo.
3. Repita esta tarea para la guía del otro lado del módulo.
Tarea 3 Fijación del módulo de expansión al poste frontal del rack
1. Inserte un tornillo en la parte inferior izquierda del módulo y gírelo varias veces.
2. Inserte un tornillo en la parte inferior derecha del módulo y gírelo varias veces.
3. Ajuste completamente ambos tornillos.
4. Instale otro módulo de expansión (consulte
54

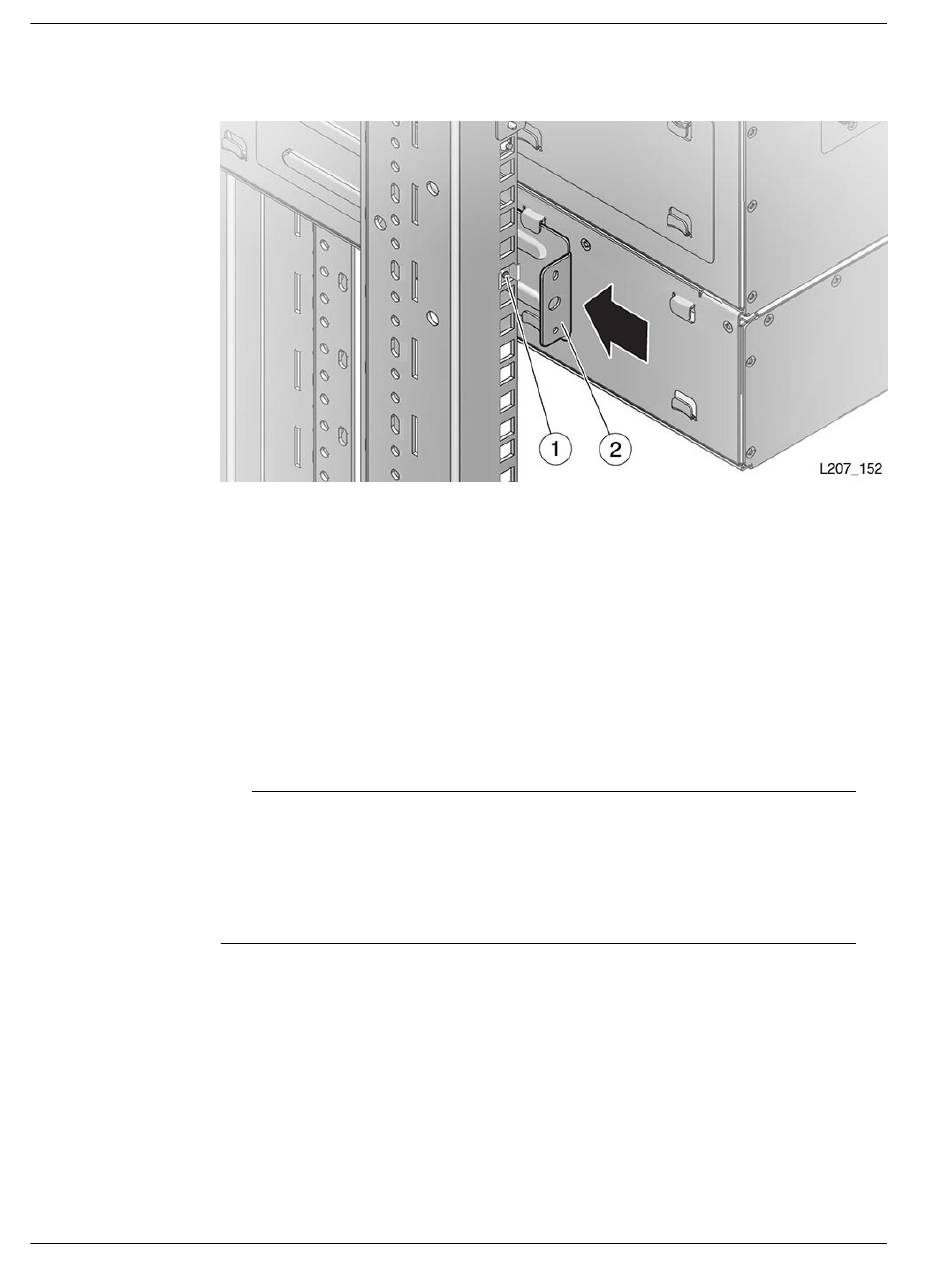

Figura 3.24. Guía posterior y tuerca de sujeción del módulo de
expansión
Leyenda de la ilustración:
1 - Tuerca de sujeción
2 - Guía posterior
Consejo:
Utilice el tornillo 10-32 cuando el rack tenga orificios cuadrados (tornillos con una tuerca de
sujeción).
Consejo:
Utilice el tornillo 10-32 cuando el rack tenga orificios cuadrados (tornillos con una tuerca de
sujeción).
para el módulo de
expansión").
"Instalación de las tuercas de sujeción
