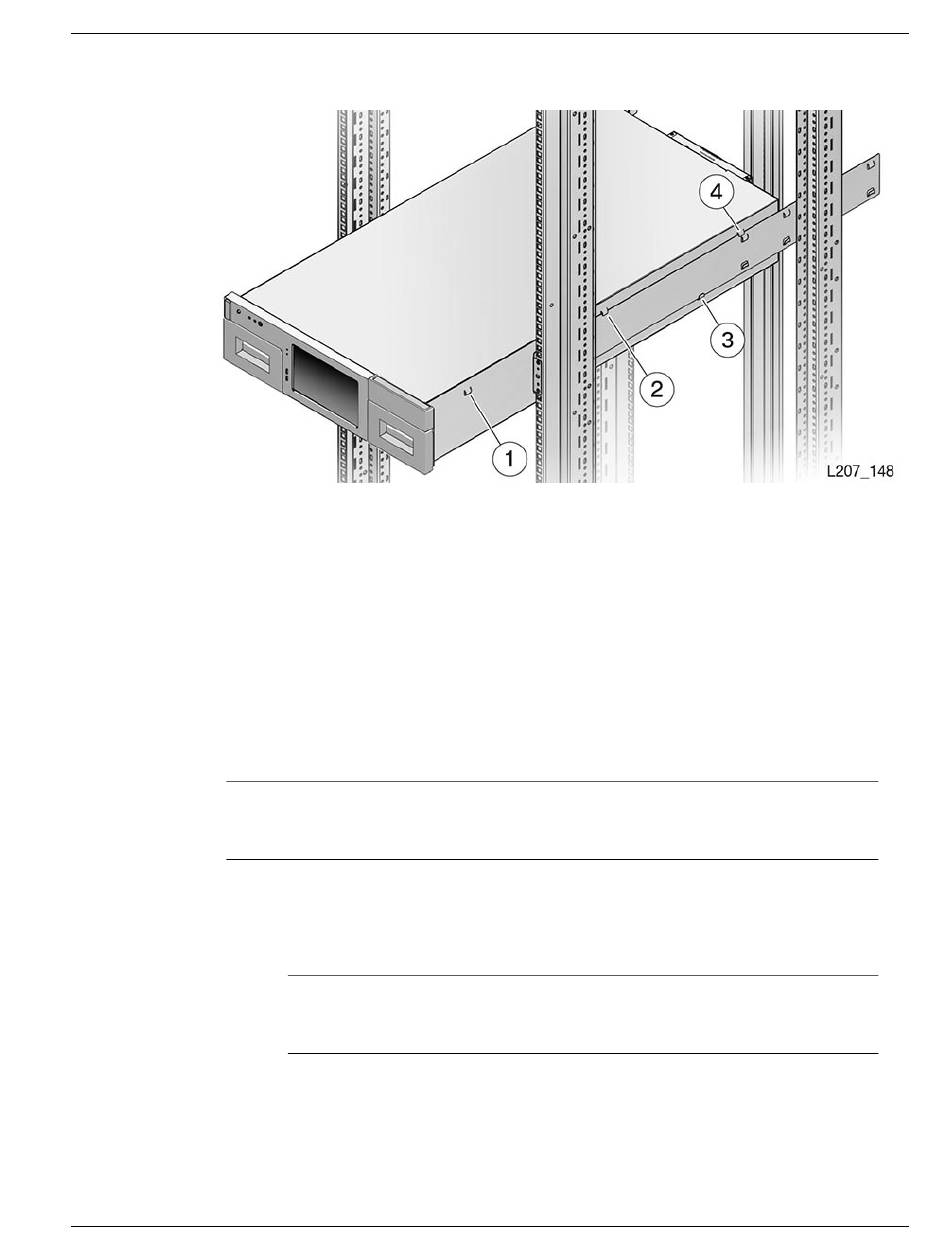

Figura 3.10. Acoplamiento de lengüetas y guías
Leyenda de la ilustración:
1 - Lengüeta frontal
2 - Lengüeta central
3 - Lengüeta inferior
4 - Lengüeta posterior
Inserción del módulo básico
Advertencia:
El módulo básico (módulo 1) es pesado. Se necesitan dos personas para levantar e instalar el
módulo.
Tarea 1 Acoplar el módulo básico a la guía
1. Sujete el módulo por los lados y levante la parte trasera por encima de las guías del
rack.
Nota:
Nunca levante el módulo por el panel de control frontal ni la unidad de cinta. Siempre levante el
módulo por los lados.
2. Coloque el módulo dentro del rack y enganche las lengüetas de la parte posterior en
las guías del rack (consulte
Figura 3.10, "Acoplamiento de lengüetas y
Montaje del módulo básico
guías").
Capítulo 3. Instalación de hardware · 37
