• La presentación de sólo una traza en canal 1.
• La presentación de sólo un traza en canal 2.
• La presentación de dos señales en modo DUAL
(Bicanal).
En modo DUAL trabajan simultáneamente los dos canales.
El modo de presentación de estos dos canales depende de la
base de tiempos ( ver "Mandos de Control y Readout" ). La
conmutación de canales puede realizarse (en alternado) des-
pués de cada proceso de desvío de tiempo. Pero también es
posible conmutar continuamente mediante una frecuencia
muy elevada ambos canales durante un periodo de desvío de
tiempo (chop mode). Así se pueden visualizar procesos len-
tos sin parpadeo.
Para la visualización de procesos lentos con coeficientes de
tiempo >500µs/div. no es conveniente la utilización del modo
alternado. La imagen parpadea demasiado, o parece dar sal-
tos.
Para presentaciones con una frecuencia de repetición eleva-
da y unos coeficientes de tiempo relativamente pequeños,
no es conveniente el modo de choppeado.
Si se trabaja en modo ADD, se suman algebraicamente las
señales de ambos canales. El resultado es la suma o la resta
de las tensiones de las señales, dependiendo de la fase o
polarización de las mismas señales y/o si se han utilizado los
inversores del osciloscopio.
Tensiones de entrada con la misma fase:
Ambas teclas INVERT sin pulsar =
Ambas teclas INVERT pulsadas =
Sólo una tecla INVERT pulsada
Tensiones de entrada con la fase opuesta:
Ambas teclas INVERT sin pulsar =
Ambas teclas INVERT pulsadas =
Sólo una tecla INVERT pulsada
En el modo ADD la posición vertical del haz depende de los
mandos Y-POS. de ambos canales. Esto quiere decir, que el
ajuste de Y.POS. se suma, pero no se puede influenciar me-
diante las teclas INVERT.
Las tensiones entre dos potenciales flotantes con respecto a
masa se miden muchas veces en funcionamiento de resta
entre ambos canales. Así, también se pueden medir las co-
rrientes por la caída de tensión en una resistencia conocida.
Generalmente sólo se deben tomar ambas tensiones de se-
ñal con sondas atenuadoras de idéntica impedancia y ate-
nuación para la presentación de señales de diferencia. Para
algunas medidas de diferencia es ventajoso no tener conec-
tados los cables de masa de ambas sondas atenuadoras en
el punto de medida. Con esto se evitan posibles perturba-
ciones por zumbido.
Función XY
Para la función XY se acciona la tecla con descripción DUAL
- XY (18).
El modo de la variación del modo de funcionamiento de la
tecla queda descrita en el apartado "Mandos de control y
Readout" .
En este modo de funcionamiento queda desconectada la base
de tiempos. El desvío en X se realiza mediante la señal conec-
tada a través del canal 2 (HOR. INP. = entrada horizontal). El
atenuador de entrada y el ajuste fino de canal 2 se utilizan en
Reservado el derecho de modificación
Modos de funcionamiento de los amplificadores verticales
suma
suma
=
resta
resta
resta
=
suma
modo XY para el ajuste de amplitud de la dirección en X. Para
el ajuste horizontal debe utilizarse el mando de X-POS. El man-
do de posicionado del canal 2 es prácticamente inefectivo du-
rante la utilización del modo XY.
La sensibilidad máxima y la impedancia de entrada son iguales
en las dos direcciones de desvío. La amplificación x 10 en
dirección X queda sin efecto. Hay que tener precaución du-
rante mediciones en modo XY de la frecuencia límite superior
(-3dB) del amplificador X, así como de la diferencia de fase
entre X e Y, que va en aumento con la frecuencia (ver hoja
técnica).
Un cambio de polos de la señal X mediante la inver-
sión con la tecla INV. del canal 2 no es posible.
La función XY con figuras de Lissajous facilita o permite
realizar determinadas medidas:
• La comparación de dos señales de diferente frecuencia o
el reajuste de la frecuencia de una señal a la frecuencia de
otra hasta el punto de sincronización. Esto también es váli-
do para múltiplos o fracciones de frecuencia de una señal.
• Comparación de fase entre dos señales de la misma fre-
cuencia.
• Utilización del osciloscopio con un trazador de curvas
(HM8042)
• Utilización del osciloscopio como vectorscopio

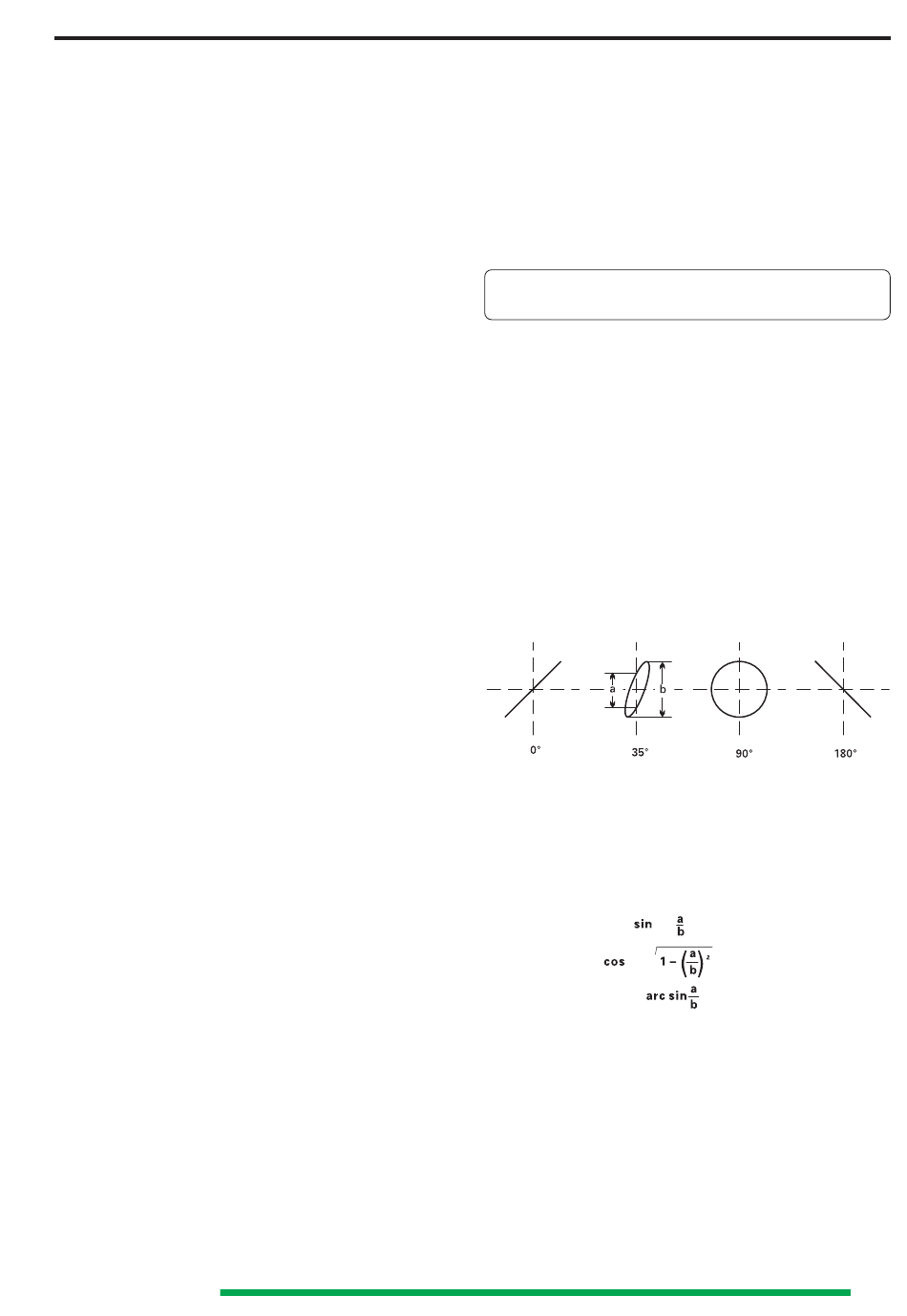

Comparación de fases por las figuras de Lissajous
Los siguientes dibujos muestran dos señales senoidales con
la misma frecuencia y amplitud pero con un ángulo de fase
diferente entre si.
El ángulo de fase y el desfase entre las tensiones X e Y se
puede calcular fácilmente (después de medir las distancias
a y b en la pantalla) aplicando las siguientes fórmulas y utili-
zando una calculadora provista de funciones trigonométricas.
Este cálculo es independiente de las amplitudes de
deflexión en la pantalla.
ϕ =
ϕ = √
ϕ =
Hay que tener en cuenta:
• Por la periodicidad de las funciones trigonométricas es
preferible calcular los ángulos sólo hasta 90°. Las ventajas
de este método están precisamente en este margen.
• No utilizar una frecuencia de medida demasiado alta. En
función XY, el desfase de los amplificadores puede sobre-
pasar los 3° (ver hoja técnica).
• En la pantalla no se puede reconocer claramente, si la
tensión a medir o la tensión de referencia es la avanzada.
En este caso puede servir un circuito CR colocado a la
entrada de test del osciloscopio. Como R se puede utilizar
2 1
