1. MONTAGEM

Pode instalar o redutor de pressão acima ou abaixo do solo. Recomendamos a instalação do redutor
de pressão abaixo do solo e centralmente em frente às válvulas, de forma a proteger os componentes
a jusante de pressão de funcionamento excessiva. Além disso, o filtro integrado protege o sistema de
irrigação contra contaminação.
1.1. Instalar o redutor de pressão acima do solo
Ao efetuar a instalação acima do solo, necessita de um conetor GARDENA com rosca interior
de 25 mm x 1" (artigo n.º 2762) por lado para ligar o redutor de pressão aos tubos de ligação
GARDENA de 25 mm (artigo n.º 2700/2701/2718).
7
1. Em cada lado, aperte manualmente um conetor (artigo n.º 2762)
2. Coloque o redutor de pressão
Certifique-se de que instala corretamente o redutor de pressão
indicado pela seta
3. Em cada lado, ligue os tubos de ligação
(artigo n.º 2762)
6
Certifique-se de que introduz os tubos de ligação
 Após alguns centímetros sentirá resistência (anel de vedação). Empurre o tubo de ligação ainda
mais para dentro até ao batente. Isto garante uma ligação firme.

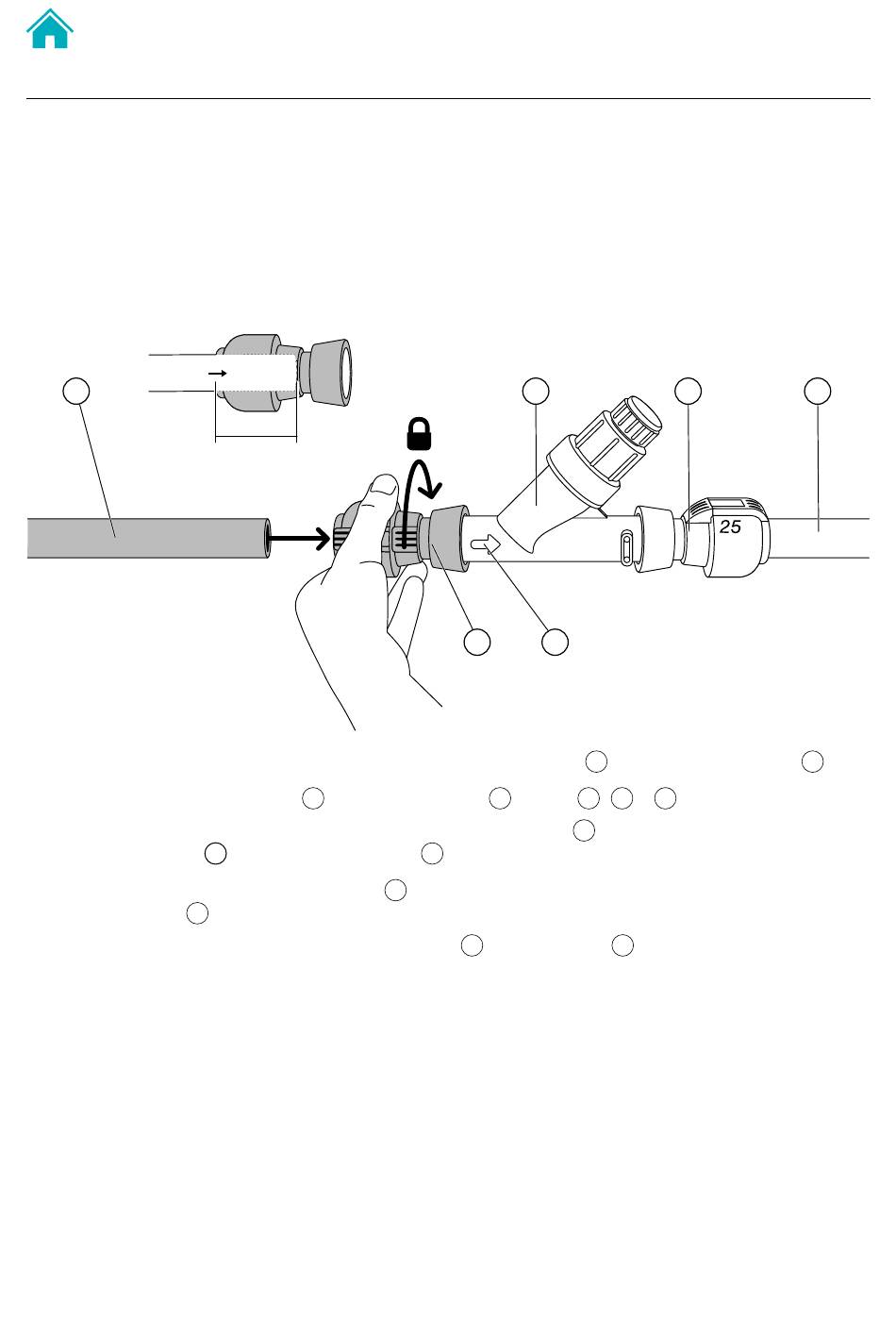

1.2. Instalar o redutor de pressão abaixo do solo
Ao efetuar a instalação abaixo do solo, necessita de dois conetores diferentes por lado para ligar o
redutor de pressão aos tubos de ligação GARDENA de 25 mm (artigo n.º 2700/2701/2718):
• os conetores GARDENA 1"x1" (artigo n.º 2758)
• os conetores GARDENA com rosca exterior de 25 mm x 1" (artigo n.º 2763)
Ao instalar abaixo do solo, recomendamos também a utilização do eixo da válvula (artigo n.º 1290)
para ter um melhor acesso ao redutor de pressão.
6 cm
entre os conetores
5
no redutor de pressão
13
.
5
140°
6 13
, o filtro
6
.
5
do sistema de irrigação aos conetores
7
nos conetores
7
