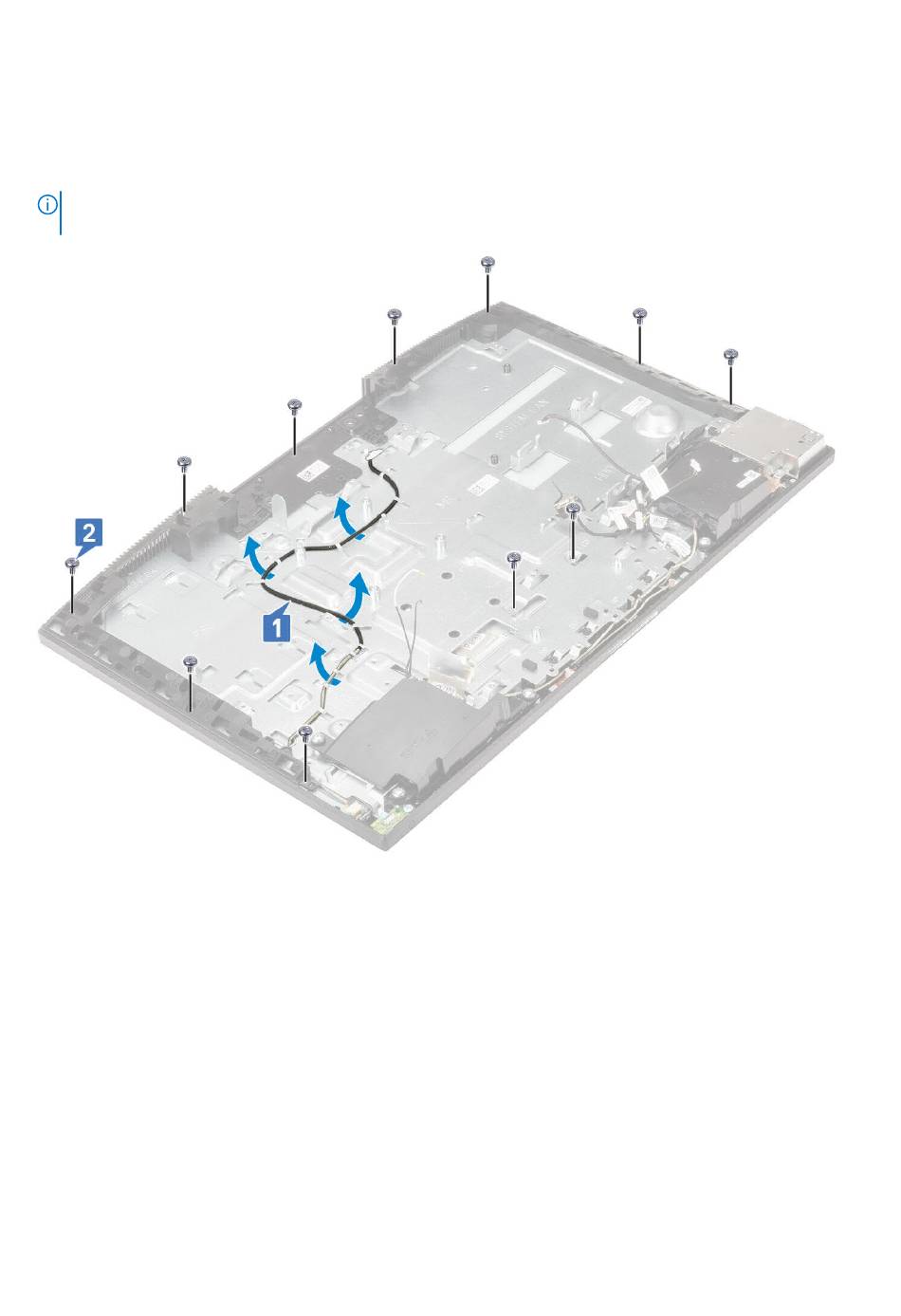

3. Extraiga el cable de retroiluminación de la pantalla de las guías de colocación de la base del ensamblaje de la pantalla [1].
4. Extraiga los 11 tornillos (M3x5) que fijan la carcasa intermedia y la base del ensamblaje de la pantalla al panel de la pantalla [2].
NOTA:
Los tornillos que fijan la trama intermedia y la base del ensamblaje de la pantalla al panel de la pantalla son de
color plateado y tienen "LCD" grabado alrededor de los orificios para tornillos.
5. Coloque el sistema en posición vertical, sujete el panel de la pantalla y la base del ensamblaje de la pantalla, y suelte con cuidado el
panel de la pantalla de la carcasa intermedia y de la base del ensamblaje de la pantalla [1].
6. Deslice el cable de retroiluminación de la pantalla a través de la ranura de la base del ensamblaje de la pantalla [2].
7. Levante el panel de la pantalla de la carcasa intermedia y de la base del ensamblaje de la pantalla [3].
Extracción e instalación de componentes
85
