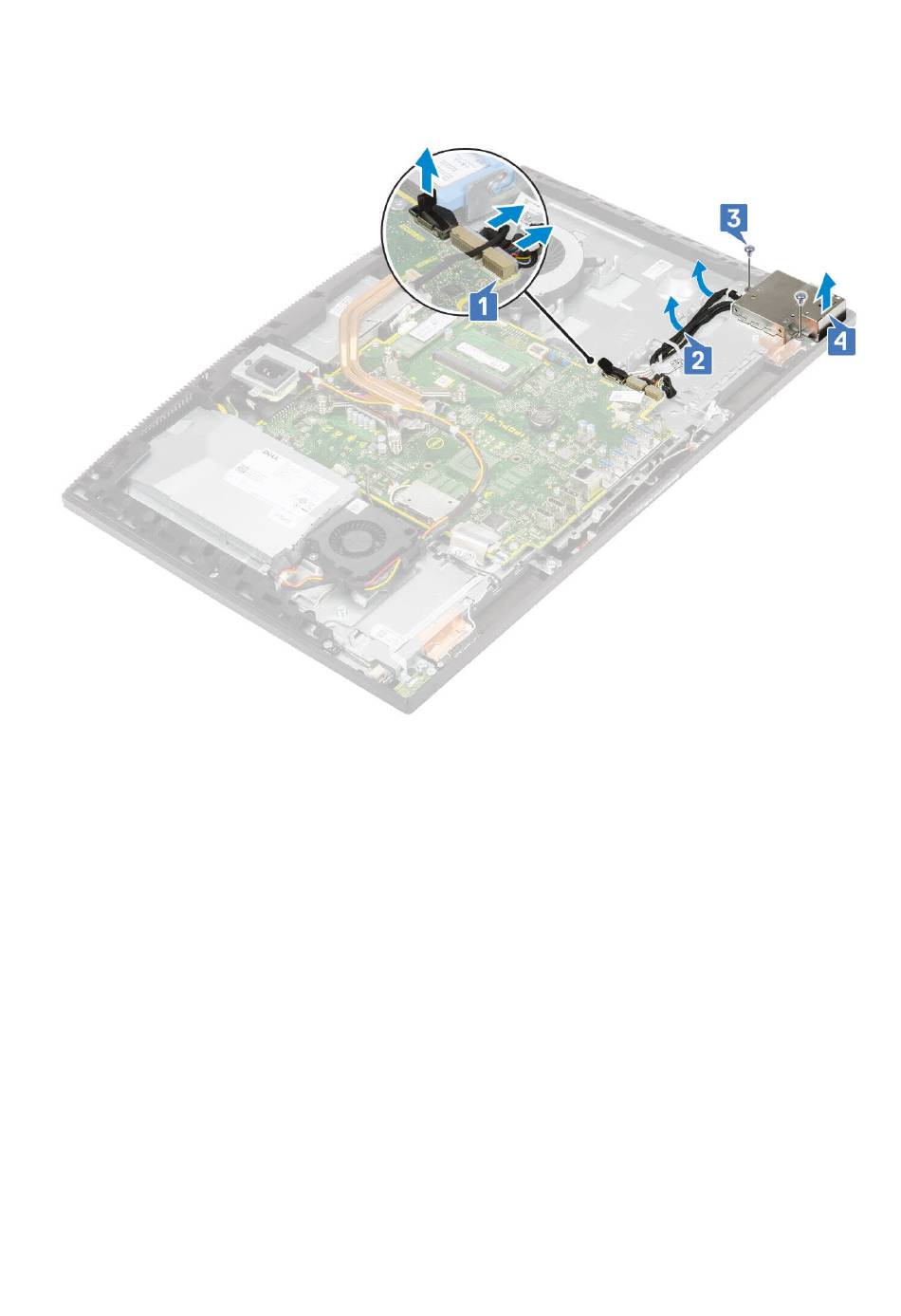

b) Quite el cable de la placa de I/O, el cable de alimentación de la placa de I/O y el cable del puerto para auriculares de las guías de
enrutamiento en la base del ensamblaje de la pantalla [2].
c) Quite los dos tornillos (M3x5) que fijan el blindaje de la placa de I/O a la base del ensamblaje de la pantalla [3].
d) Levante el blindaje de la placa de I/O para quitarlo de la base del ensamblaje de la pantalla [4].
4. Para quitar la placa de I/O, realice lo siguiente:
a) Quite el cable del puerto para auriculares de la guía de enrutamiento en la placa de I/O [1].
b) Quite los dos tornillos (M3x5) que fijan la placa de I/O a la base del ensamblaje de la pantalla [2].
c) Levante la placa de I/O con sus cables para quitarla de la base del ensamblaje de la pantalla [3].
Extracción e instalación de componentes
77
