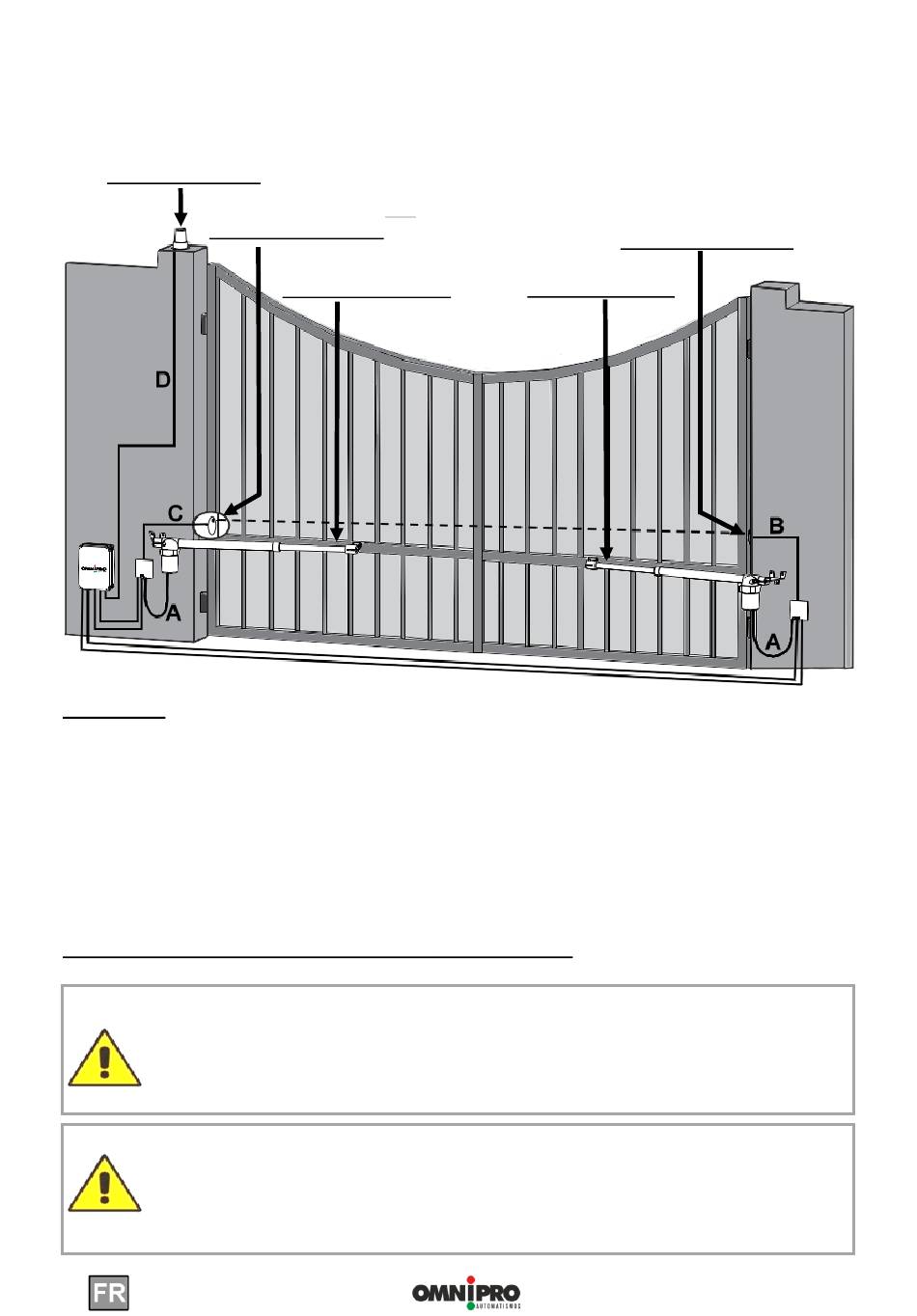

3.15 Plan D'implantation

PIRILAMPE 230V
PHOTOCELLULE RX
Legenda:
A - Câbles de Raccordement Moteur (3 x 1,5mm²) et Fins de Course (3 x 0,5mm²)
B - Câble de Connexion Photocellule TX (2 x 0,5mm²)
C - Câble de Connexion Photocellule RX (4 x 0,5mm²)
D - Câble de Connexion Lumière d'alarme (3G x 1,5mm²)
Alimentation du centre de contrôle (3G x 1,5mm²)
Attention! Il est important d'utiliser une butée lors de la fermeture
du portail. Si cette exigence n'est pas respectée, les automatismes
peuvent subir des efforts inutiles et, par conséquent, être en-
dommagés.
L'utilisation de boîtes de jonction pour les connexions entre les mo-
teurs, les composants et l'unité de commande est très importante.
Tous les câbles doivent entrer et sortir sous la boîte de jonction et le
boîtier étanche de l'unité de contrôle.
80
MOTEUR GAUCHE
PHOTOCELLULE TX
MOTEUR DROIT
