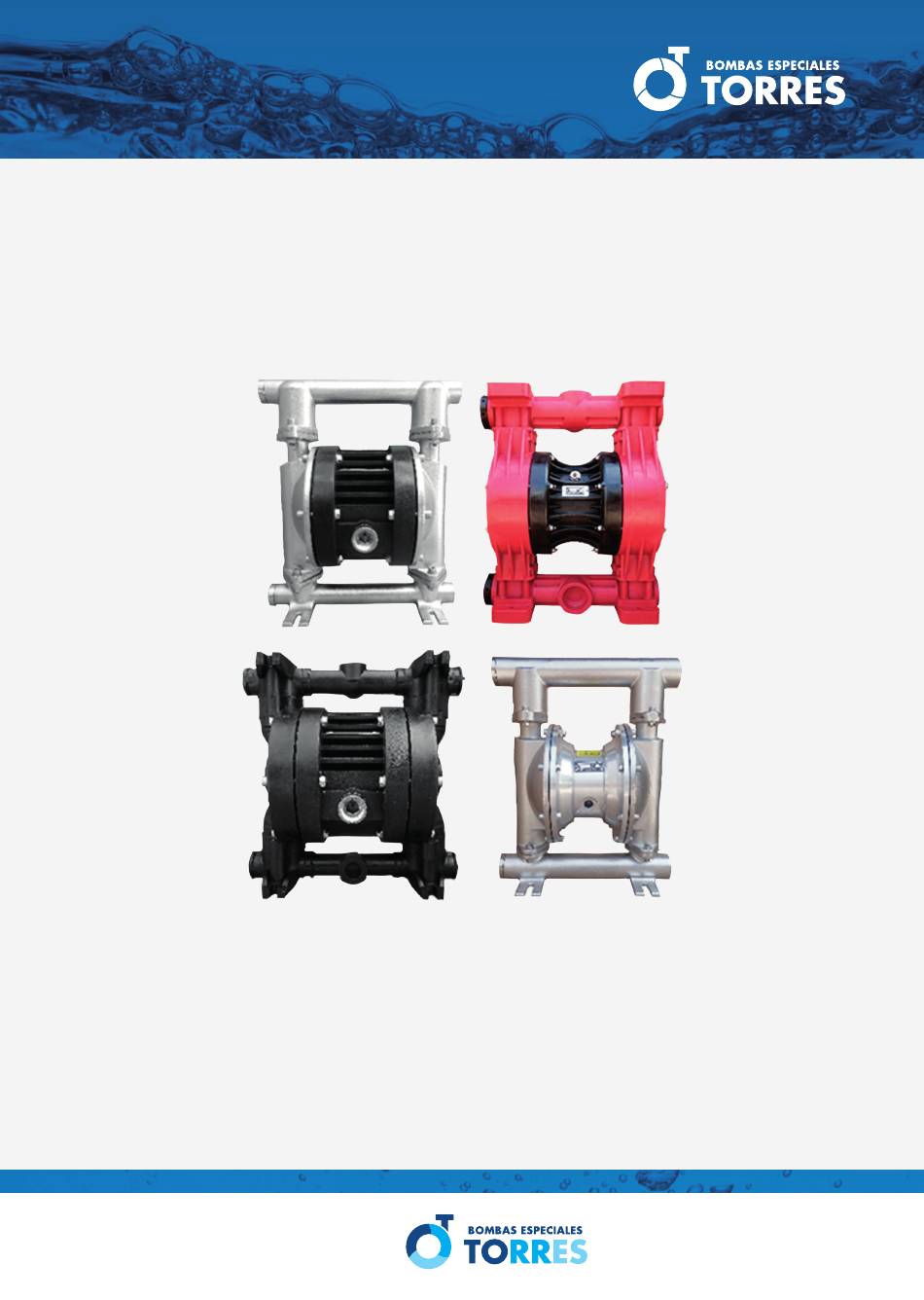

- Página 1 MANUAL DE INSTRUCCIONES SERIE BET DIA-G bet@bombastorres.com C/ Telègraf, 16-18 08041 Barcelona www.bombastorres.com Tel.: 932 611 886...
-
Página 2: Tabla De Contenido
Tabla de Contenido INTRODUCCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 NORMAS DE SEGURIDAD . -
Página 3: Introducción
INTRODUCCIÓN 1. INTRODUCCIÓN Las bombas DIA-G han sido fabricadas según los estándares de las normas CE 2006/42/, 94/9/ CEE y 99/92 / indicadas en las directivas comunitarias armonizadas EN-60079-10 y EN 1127-. Este manual debe ser preservado en buenas condiciones y/o acompañar a la máquina como referencia para los propósitos de mantenimiento. -
Página 4: Las Marcas E Información General
INTRODUCCIÓN ¡Peligro! Al devolver las bombas o piezas de la bomba a su distribuidor para su reparación o revisión general, la entrega debe ir acompañada de certifica- indicando que las bombas o las piezas de la bomba están libres de productos y otras sustancias agresivas o peligrosas. -
Página 5: Principio De Funcionamiento
INTRODUCCIÓN Los siguientes puntos deben ser observados estrictamente la hora de preparar la bomba para el almacenamiento: - Guarde la bomba en un lugar seco. - Limpie a fondo las bombas usadas antes de su almacenamiento. - No someta bombas almacenadas a fluctuaciones extremas de temperatura. 1.3. -
Página 6: Usos Incorrectos
INTRODUCCIÓN 1.5. Usos Incorrectos Específicamente, está PROHIBIDA la utilización de las bombas DIA-G para: - Producción de vacío; - Operación como en la válvula de -off, como una válvula de no retorno o como una válvula dosificadora; - Operación con el líquido que es químicamente incompatible, con los materiales de construcción; - Operación con los productos en suspensión, cuyo peso específico es mayor que la del líquido (por ejemplo, con agua y arena). -
Página 7: Normas De Seguridad
NORMAS DE SEGURIDAD 2. NORMAS DE SEGURIDAD Las prácticas o prácticas potencialmente peligrosas que no cumplan las normas de seguridad y con las recomendaciones contenidas en este documento pueden causar graves lesiones, daños materiales e incluso explosiones y/o muerte para los cuales el fabricante no puede ser considerado responsable. ADVERTENCIA: estas instrucciones son esenciales para el cumplimiento de las bombas a los requisitos de la Directiva 2006/42 / CE y por lo tanto deben estar disponibles, conocidos, comprendidos y aplicados. - Página 8 NORMAS DE SEGURIDAD - Si la bomba permanece en desuso durante un largo período de tiempo, limpie con cuidado mediante la ejecución de un detergente líquido no inflamable que sea compatible con los materiales de construcción de la bomba; - Si la bomba se apaga durante un largo periodo de tiempo, circule agua limpia durante unos minutos evitando las incrustaciones;...
- Página 9 NORMAS DE SEGURIDAD ADVERTENCIA: Las bombas siempre deben estar conectadas a tierra, independientemente de cualquier órgano al que están conectados. La falta de puesta a tierra o tierra incorrecta cancelará los requisitos de seguridad y protección contra el riesgo de explosión. ADVERTENCIA: el uso de bombas hechas con material no conductores, que se cargan con la estática y sin conexión a tierra adecuada para líquidos inflamables está...
-
Página 10: Conexión Equipotencial / Puesta A Tierra
NORMAS DE SEGURIDAD ADVERTENCIA: Las bombas de diafragma con succión negativa son afectados por los siguientes factores: - Viscosidad y peso específico del fluido. - Diámetro de aspiración y longitud. Coloque la bomba tan cerca como sea posible del punto de colección {dentro de 2,5 m.), en cualquier caso, nunca más de 5 m. -
Página 11: Instalación
INSTALACIÓN 3. INSTALACIÓN Puntos a observar antes de la instalación: 1. La instalación sólo debe llevarse a cabo por personas que tengan las habilidades necesarias para este trabajo. 2. Antes de la instalación, alinear correctamente la bomba y fijarla sin ninguna tensión. Las tuberías deben ser montadas de manera que el peso básico de las líneas no se apoye en la bomba. -
Página 12: Conexión De La Línea De Suministro De Aire
INSTALACIÓN 3.1. Conexión de la Línea de Suministro de Aire Recomendamos para suministrar el aire a través de una manguera a la bomba. El uso de aire comprimido hidratada requiere la instalación de una unidad de servicio con separador de agua. Este equipo de control, además, se puede utilizar para regular la capacidad de flujo de la bomba. -
Página 13: Conexión De Líneas De Succión Y De Presión
INSTALACIÓN Nota: Especialmente para bombas de plástico o bombas con diafragmas de PTFE se recomienda instalar una válvula de comienzo lento en la línea de alimentación de la bomba. Esta válvula protege tanto el diafragma y partes de la carcasa en contra de que se producen repentinamente golpes de presión. 3.2. -
Página 14: Las Emisiones De Ruido (2003/10/Ce)
INSTALACIÓN 3. Conectar la ingesta de productos y mangueras de transporte a sus respectivos accesorios teniendo en consideración los signos en la bomba: ΊΝ "= admisión (hacia abajo) y OUT" = ENTREGA (hasta) o de acuerdo a lo indicado por las flechas. 4. -
Página 15: Instalación Desmontaje De La Bomba
INSTALACIÓN DESMONTAJE DE LA BOMBA Rango 3,8 Temperatura del Material de la carcasa: Acero inoxidable: - 25ºC a 130ºC. Aluminio: - 10ºC a 130ºC. Polipropileno: ± 0ºC a 60ºC. PVDF + CF: - 10ºC a 120ºC. 4. DESMONTAJE DE LA BOMBA bet@bombastorres.com C/ Telègraf, 16-18 08041 Barcelona www.bombastorres.com... -
Página 16: Desmontaje De La Válvula De Control De Aire
DESMONTAJE DE LA BOMBA 4.1. Desmontaje de la Válvula de Control de Aire Paso 1 - Paso 2 Eliminamos los dispositivos de seguridad (paso 1) y empuje desde un lado de la unidad de control de aire a - salas de la parte exterior (paso 2). 4.2. -
Página 17: Extracción Del Cojinete Del Eje
DESMONTAJE DE LA BOMBA 4.3. Extracción del Cojinete del Eje 4.4. Montaje del Diafragma Paso 1 Ponemos la unidad de válvula de aire desde un lado. Paso 2 Después, deberemos de atornillado el eje en el diafragma. Paso 3 Ponemos PG Molycote 21 en el centro del rodamiento. bet@bombastorres.com C/ Telègraf, 16-18 08041 Barcelona www.bombastorres.com... - Página 18 DESMONTAJE DE LA BOMBA Paso 4 Importamos el eje en el cojinete de ese lado donde ponemos PG Molycote 21. Empujar el eje de modo que pase por el otro lado. Después de hacer eso, se limpia la suciedad de la PG Molycote 21 que ha permanecido. Desde el lado opuesto instalar la unidad de válvula de aire y tenemos el diafragma atornillada.
-
Página 19: Solución De Problemas
En caso de comportamiento anormal y con el fin de defectos fijos, por favor refiérase a las instrucciones para solucionar los siguientes problemas. ADVERTENCIA: Para problemas más graves, se recomienda que se comunique con el Servicio de Atención al Cliente de BOMBAS ESPECIALES TORRES. Nuestros ingenieros le proporcionarán asistencia lo más rápidamente posible. PROBLEMA POSIBLE CAUSA... - Página 20 SOLUCIÓN DE PROBLEMAS -Pérdida en la bola y asiento -Cámbielas Aspiración insuficiente -La bomba está completamente seca -Llene la línea de aspiración -Cambie la válvula Bomba muy ruidosa . -Válvula de control desgastada Ruido de crujido o -Instale bolas más pesadas -Alimentación excesiva en la aspiración crepitante -Estrangule la línea de aspiración...
-
Página 21: Garantía
Para que el servicio de garantía sea aplicable, el cliente debe informar el defecto por escrito a más tardar 8 (ocho) días desde el momento en que ocurre el daño, y debe devolver la pieza (o piezas) a Bombas Especiales Torres para su reparación o reemplazo. - Página 22 En particular, Bombas Especiales Torres no asumirá ninguna responsabilidad en caso de desgaste por corrosión.
-
Página 23: Piezas Devueltas Y Reparación
Bombas Especiales Torres. Antes de enviar la bomba a nuestros servicios de reparación de Bombas Especiales Torres, las bombas deben descontaminarse de los líquidos peligrosos utilizados. Antes de enviar la bomba, el cliente debe com- pletar la Declaración de descontaminación y enviarla por correo electrónico o fax según el documento de fax.
