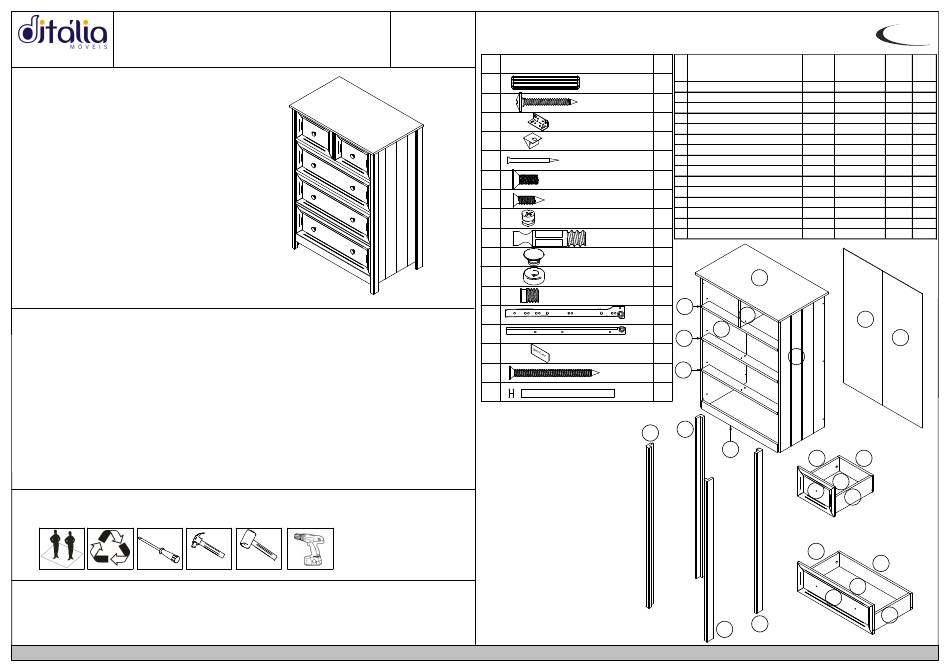

Ditalia Móveis DM-216 Instrucciones De Montaje

Manual de Montagem
Assembly Manual / Manual Asamblea
www.ditalia.com.br
DM-216
Cômoda 3+2 Gav
3+2 Drawer Chest
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de montagem.
03 - É de responsabilidade do montador seguir as instruções do Manual de Montagem, que são fundamentais para garantir a estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the work.
02 - It is recommended to assemble the furniture as explained in this assembly manual.
03 – The assembler has the responsibility of following the instructions of the Assembly Manual, which are essential to insure the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de comenzar el trabajo.
02 -
Se recomienda montar el mueble como el presente manual de montaje.
03 - Es responsabilidad del instalador de seguir las instrucciones del Manual de la Asamblea, que son esenciales para asegurar la estructura del móvil.
Aviso:
Para mais informações consulte as notas especiais, através do link: www.ditalia.com.br
For further information please check the special notes accessing the link: www.ditalia.com.br
Para más informaciones favor dirigirse a los apuntes especiales a través del link:
Ferramentas Necessárias
Tools
2 (duas) pessoas para montagem
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e
o mantenha para futuras consultas. OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carefully, and keep it for future checking. THANKS! Antes de armar
su mueble, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias. GRACIAS
Ditalia Móveis Industrial Ltda • Estrada RS-444, s/n • KM-26 • Prédio Adm. • Monte Belo do Sul • RS • Brasil • CEP-95718-000 • Fone/Fax (55.54) 2102.5000 • e-mail: assistencia@ditalia.com.br • www.ditalia.com.br
Data: 26/09/2018
www.ditalia.com.br
/ Herramientas
*Não acompanham o produto. *Não acompanham o produto.
*Not accompany the product.
*No siguen con el producto.
Lista de ferragens
Rev.: 00
/ Lista de materiales
Materials List
Cód.: 1199
Descrição
Item
Description/Descripción
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Lista de peças
Pieces List
Descrição
Quant.
N°
Des cri pti on
27
1 La tera l Di r/Right Side
Cavilha Madeira Ø 6x30
2 La teral Es q/Left Si de
12
3 Ta mpo/Top
Parafuso CF Ø3,5x25
4 Cos ta /Ba ck
02
Cantoneira 5 Frente Ga v/Dra wer Front
16
6 Cos ta Ga v/Dra wer Ba ck
Cant. Suporte
Triangular
7 La teral Ga v/Dra wer Si de
40
8 Fundo Ga v/Drawer Botton
Prego 10x10
9 Moldura /Fra me
08
Parafuso
10 Roda pé Dia nt/Front Ba s eboa rd
M4x10
11 Tra ves s a /Tra vers e
38
12 Frente Ga v Menor/Sma l ler Drawer Front
Parafuso CC Ø3,5x14
13 Cos ta Ga v Menor/Sma l l er Dra wer Back
32
Tambor Minifix 14 Fundo Ga v Menor/Smal l er Dra wer Botton
15 Di vis ão/Di vis ion
32
Parafuso Minifix
05
Puxador
04
3
Sapata
20
Parafuso Cabeça
Chata 6x8
11
10
15
Corrediça Lateral
2
10
11
Corrediça Gaveta
01
Kit Anti Tombamento
Fix on the Wall
11
01
Parafuso Cabeça
Chata 3,5x40
01
Perfil I 828mm
9
9
10
9
9
01
/ Lista de piezas
Dimensão
Código Material Quant.
dimension
101335 1031x396x15 MDP 1
101336 1031x396x15 MDP 1
103224 746x446x15 MDP 1
107228 1040x352x03 MDF 2
134067 671x225x15 MDF 3
106113 652x125x15 MDP 3
106045 335x125x15 MDP 10
113069 342x628x03 MDF 3
117362 1085x50x28 MDF 4
108092 677x60x15 MDP 1
111202 677x70x15 MDP 3
134068 325x225x15 MDF 2
106118 306x125x15 MDP 2
113070 342x282x03 MDF 2
102127 232x425x15 MDP 1
4
4
1
7 13
14
12
7
7
6
8
5
7
