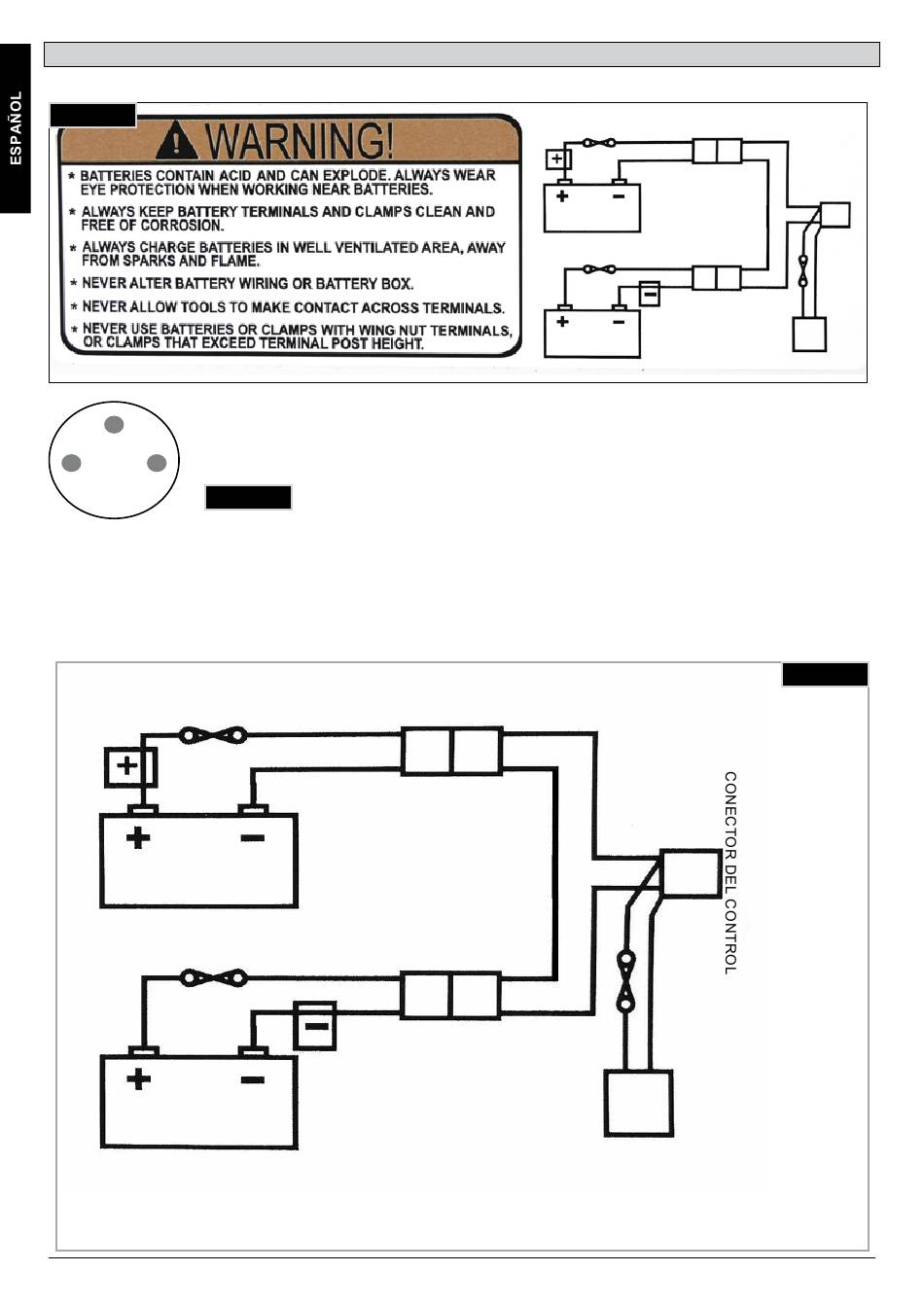

17.0 Diagrama de cableado de la batería
Fig. 17.1
3
1 2
Fig. 17.2
Toma del cargador:
Borne 1: Positivo de la batería
Borne 2: Negativo de la batería
Borne 3: Inhibición
Fig. 17.3
CONECTORES DE LA BATERÍA
100 A
ROJO
ROJO
AMARILLO
100 A
CONECTORES DE LA BATERÍA
15 A
NEGRO NEGRO
CONECTOR CIRCUITO AUXILIAR
72
ZIPPIE SALSA M Mini
2 Rev.C
