4 使い始める前に（続き）

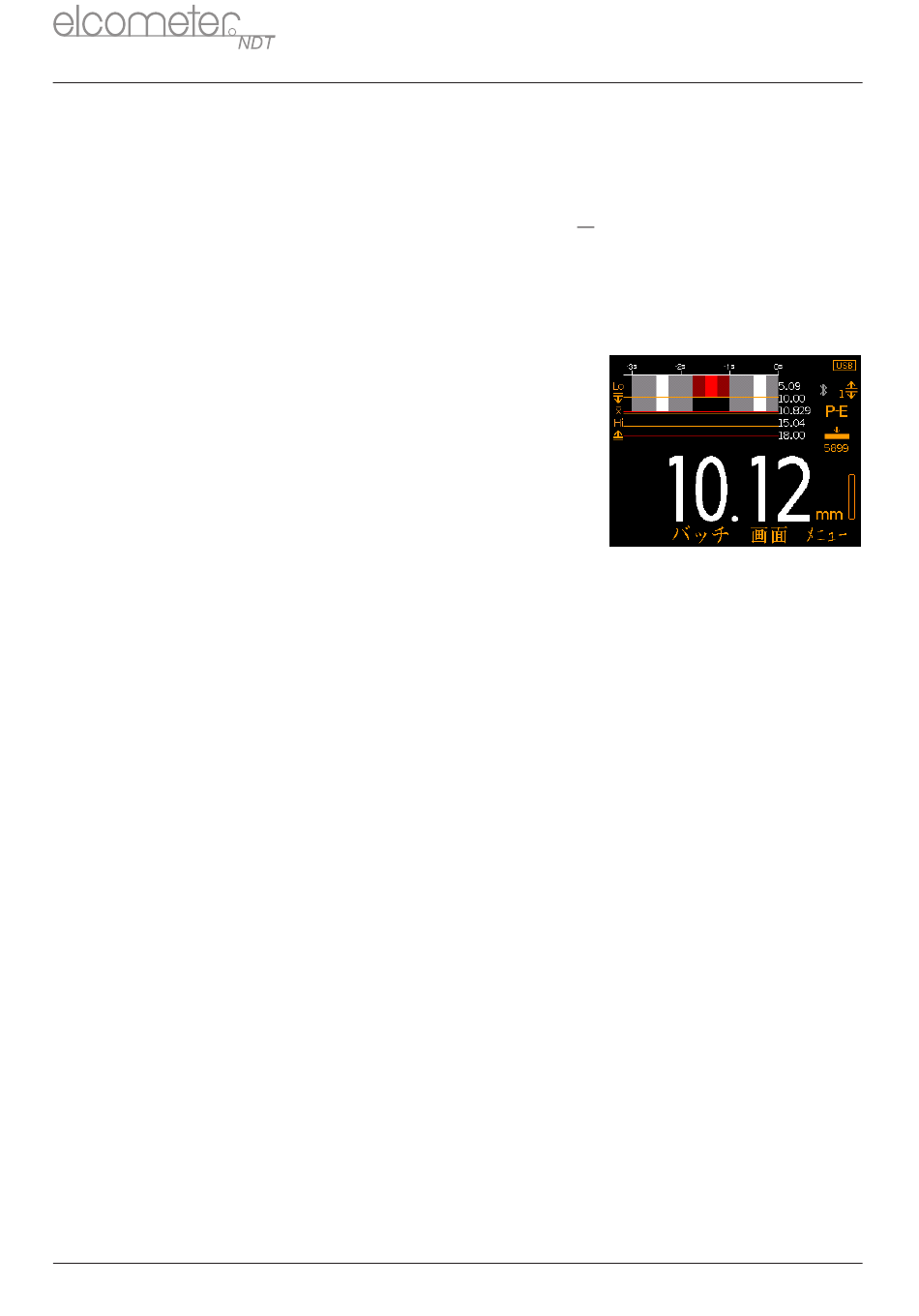

B-スキャン（MTG8のみ）：パルス·エコードか、ｴｺｰ･ｴｺｰ

ThruPaint™モード（jp-8ページのセクション4.6「測定モードの

選択」を参照）で使⽤できます。試料をスキャンするに従って、

その断⾯図が表⽰されます。読み取り値、保存した読み取り値、

最⼤値（Hi）、最⼩値（Lo）、平均値（X）、および上限と下

限（設定済みで有効になっている場合）も表⽰されます。
試料の厚さの測定値は、グレーと⾚で
区別されます。⾚は、設定している許
容範囲外であることを⽰します。厚さ
計のバッチメモリに保存されている読
み取り値は、⽩または⾚の縦棒で表⽰
されます。⾚は、設定している許容範
囲外の値です。
Bスキャンの縦軸のスケールを「⾃動」に設定することも、試料
に合わせて⾃分で設定することもできます。
スキャンを開始する深さと最⼤の深さの両⽅を「⾃動」に設定す
ると、読み取り値の最⼩値と最⼤値を基にスケールが決められま
す。


Bスキャンの分解能を設定するには：

画⾯→画⾯の設定→B-Scan
スケール→B-Scan開始、または
1
B-Scan
深さを選択します。
 ソフトキーを使って［⾃動］を選択して［OK］を押し
2

ます。または、
フトキーを使って次の桁に移動します。値を⼊⼒し終わっ
たら［設定］を押します。

⼿順2を繰り返して、［B-Scan深さ］（または［B-Scan開
3
始］）の値を設定します。
デ フォルトの設定は、［B-Scan開始］が0、［B-Scan深さ］が



「⾃動」です。
jp-7
R
 ソフトキーを使って値を選択し、 ソ



www.elcometer.com
B-スキャン
