Ampliación y posición
vertical

Medida de un espectro de FFT con los cursores

Manual de usuario del osciloscopio de las series TDS2000C-TDS1000C-EDU
Cuando se cambia el factor de ampliación, el espectro de FFT se amplía alrededor
de la línea central de la retícula. En otras palabras, el eje de ampliación horizontal
es la línea central de la retícula.
Gire el mando Horizontal Posición en el sentido de las agujas del reloj para
desplazar el espectro de FFT hacia la derecha. Pulse el botón ESTABL. EN
CERO para situar el centro del espectro en la línea central de la retícula.
Los mandos verticales de canal se convierten en controles verticales de
ampliación y posición para sus respectivos canales al mostrar el espectro de FFT.
El mando Vertical Escala proporciona factores de magnificación de X0,5, X1
(predeterminada), X2, X5 y X10. El espectro de FFT se amplía verticalmente
cerca del marcador M (punto de referencia de la forma de onda matemática
situado en el borde izquierdo de la pantalla).
Gire el mando Vertical Posición en el sentido de las agujas del reloj para
desplazar el espectro hacia arriba para el canal fuente.
Puede tomar dos medidas en espectros de FFT: amplitud (en dB) y frecuencia (en
Hz). Magnitud hace referencia a 0 dB, mientras que 0 dB equivale a 1 V
Puede utilizar los cursores para tomar medidas con cualquier factor de ampliación.
Para ello, siga estos pasos:
1. Pulse el botón Cursores para ver el menú Cursores.
2. Pulse Fuente ► Matem.
3. Pulse el botón de opción Tipo para seleccionar entre Amplitud o Frecuencia.
4. Utilice el mando multiuso para desplazar los cursores 1 y 2.
Utilice los cursores horizontales para medir la amplitud y los cursores verticales
para medir la frecuencia. Las opciones muestran la diferencia entre los dos
cursores, el valor en la posición del cursor 1 y el valor en la posición del cursor 2.
Delta corresponde al valor absoluto de cursor 1 menos cursor 2.

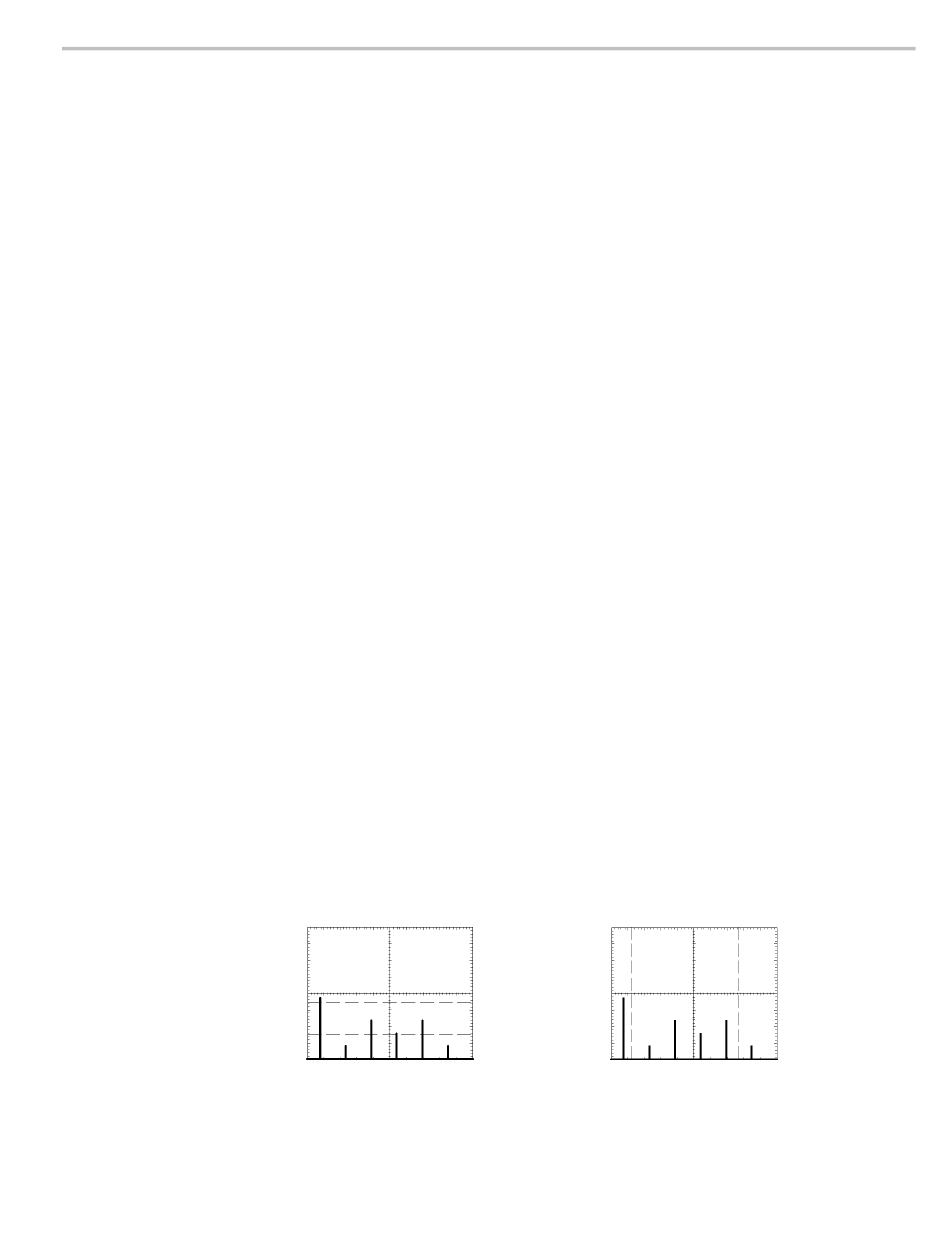

Magnitud, cursores Frecuencia, cursores
FFT matemática
.
RMS
