Representación falsa FFT
Manual de usuario del osciloscopio de las series TDS2000C-TDS1000C-EDU

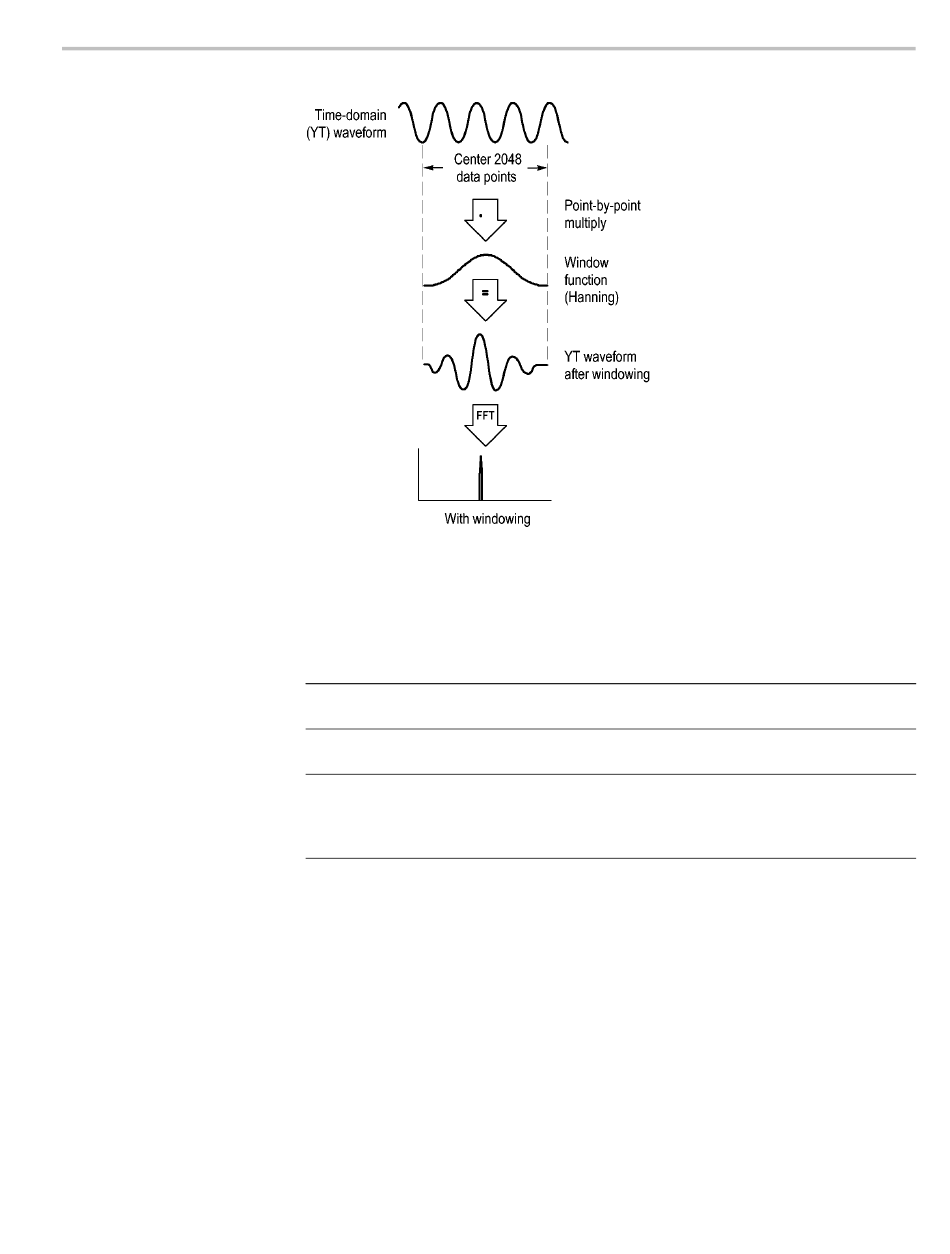

La función FFT matemática incluye tres opciones de ventana FFT. Existe un
equilibrio entre la resolución de la frecuencia y la precisión de la amplitud en cada
tipo de ventana. La ventana que se utiliza está determinada por lo que desea medir
el usuario y por las características de la fuente de señal.
Ventana Medidas
Hanning Formas de onda
periódicas
Flattop (Superior Formas de onda
plana) periódicas
Rectangular Pulsos o señales
transitorias
Los problemas suceden cuando el osciloscopio adquiere una forma de onda en
el dominio de tiempo que contiene componentes mayores que la frecuencia de
Nyquist. (Consulte la página 58, Frecuencia de Nyquist.) Los componentes de
frecuencia superiores a la frecuencia de Nyquist se inframuestrean, aparecen
como componentes de frecuencia menor que "se retienen" cerca de la frecuencia
de Nyquist. Estos componentes incorrectos se denominan representaciones falsas.
FFT matemática
Características
Mejor frecuencia y peor precisión en la
magnitud que Superior plana
Mejor magnitud y peor precisión en la
frecuencia que Hanning.
Ventana específica para formas de onda
que no presentan discontinuidades. En
esencia es lo mismo que si no hubiese
ventanas
61
