Fixation des bras

Fixation des bras
Pièces requises :
• Kit 3
• Bras supérieur de l'arc
• Bras inférieur de l'arc
• Pistolet de graissage (inclus)
C
FIXATION DES BRAS

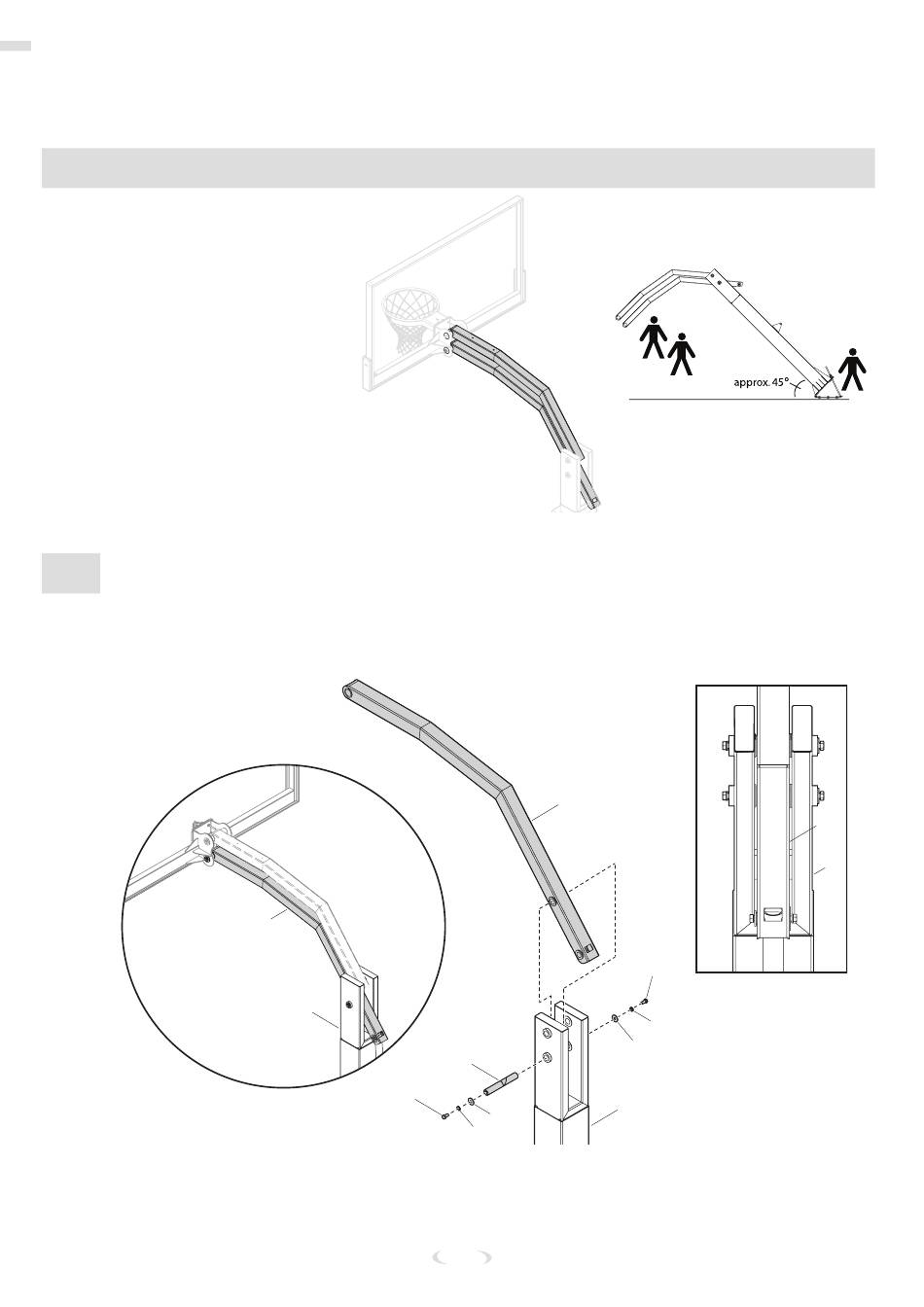

1. Fixez le bras inférieur de l'arc (10) sur le poteau (1).
2. Sécurisez à l'aide de la goupille d'articulation (34), de la rondelle (37), de la rondelle de blocage
(32) et du boulon (35) de chaque côté.
Assemblage des bras terminé :
#10
#1
#35
#10
#37
#34
#1
#37
#32
86
#35
#32
#10
#1
