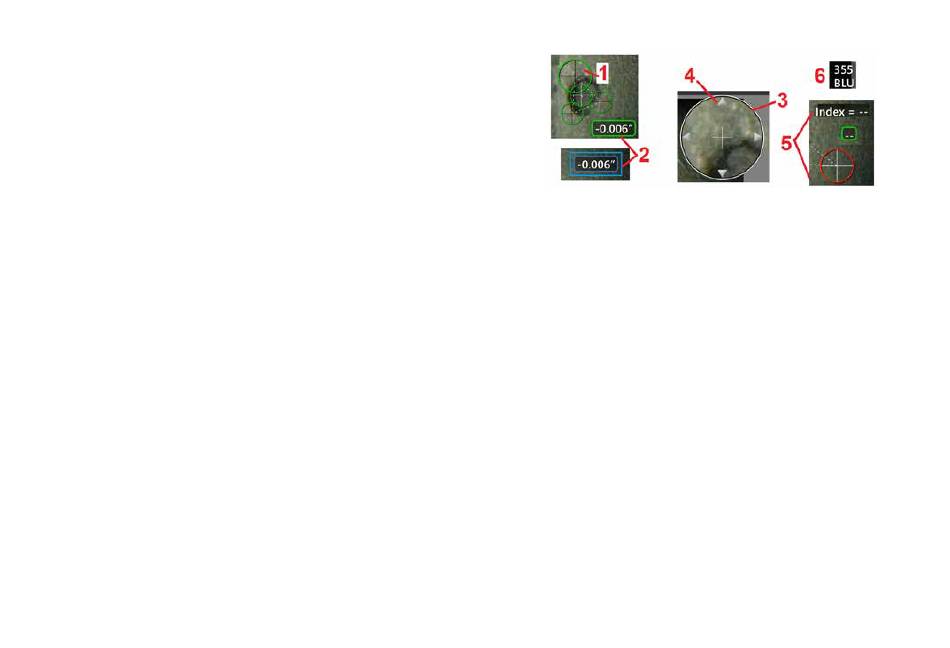

Características de la pantalla de medición
estereoscópica
1
– El cursor actualmente activo parece más grande que todos los otros.
Tenga en cuenta que la posición de este cursor se puede modificar con
el joystick o arrastrándolo por la pantalla.
2
– Toque cualquier dimensión en pantalla para seleccionarla y volver
a ubicarla (mediante el arrastre o con el joystick).
3
– La ventana de zoom resaltada permite el posicionamiento preciso
del cursor activo. Seleccione y arrástrelo para cambiar su ubicación
en la pantalla.
4
– Toque las puntas de las flechas cerca del perímetro (o utilice el
joystick) para mover el cursor.
5
– Cualquier cursor posicionado donde la falta de detalle de imagen
evita que el sistema encuentre un punto coincidente, cambia el color
a rojo (y todos los números de dimensión e índice cambian a guiones).
6 -
El tipo y número de serie de la punta óptica actualmente
seleccionada
(haga clic aquí para identificar la punta estereoscópica)
80
