Procedimiento de las mediciones 3D de fase

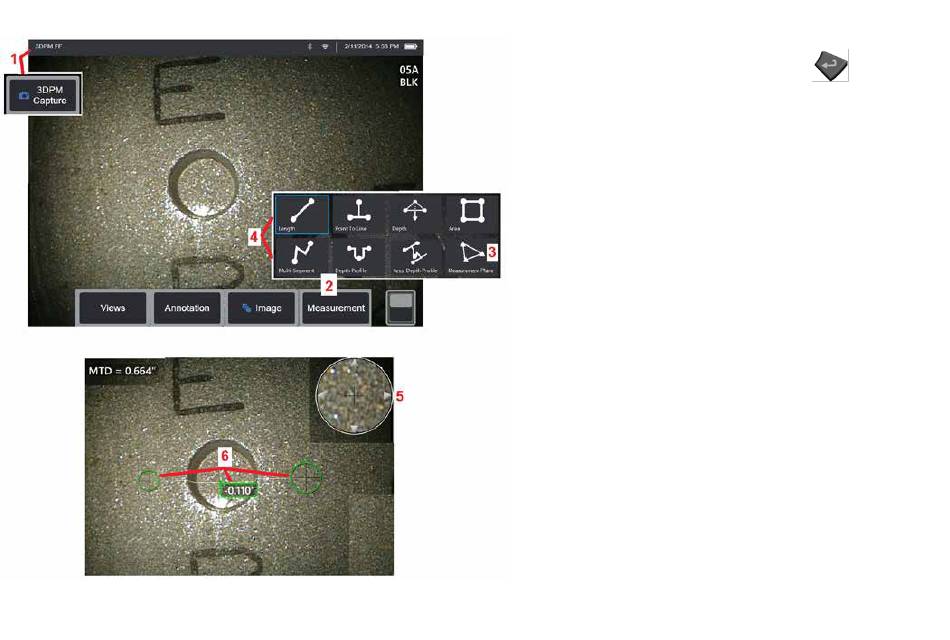

1 – Cuando el objetivo está en posición, seleccione la tecla
programable (o mantenga presionado
el escaneo de medición de fase 3D.
Nota: Mantenga la sonda fija durante la exploración de la
superficie PM, normalmente 1 segundo. Se toman múltiples
imágenes para completar el escaneo y la sonda se debe
mantener fija durante esta secuencia. Evite mover la sonda antes
de que desaparezca el mensaje "Capturing images... keep probe
still" (capturando imágenes... mantenga inmóvil la sonda).
– Seleccione Medir para comenzar el proceso de medición.
2
– Seleccione en cualquier momento para definir un plano
3
de medición. Una vez insertado en el plano de medición en
la imagen, todas las mediciones que se hayan agregado antes
o que se agreguen después de la inserción se harán con base
a dicho plano.
Nota: cuando una aplicación exija el posicionamiento de los
puntos cursores de medición en zonas que no incluyan píxeles
mensurables, la inserción de un plano de medición podría permitir
la realización de mediciones.
acerca del posicionamiento de planos de medición..
4 - Elija el tipo de medición que desea.
5 – La ventana patentada de zoom se abre automáticamente, lo
que permite el posicionamiento preciso del cursor activo. Toque
los bordes de la ventana (o el cursor y después controle con el
joystick) para ajustar la posición del cursor activo.
para saber cómo activar o desactivar la ventana de zoom.
6 – Coloque los cursores en el rasgo deseado. Se pueden ubicar
hasta cinco mediciones en cada imagen.
Nota: El sistema esperará hasta 1,5 segundos para que de
detenga el movimiento antes de iniciar una captura de 3DPM.
Si el movimiento no se detiene, se muestra un mensaje y no se
intenta realizar la captura. Si se produce un movimiento durante
la captura, el sistema pausa el proceso de captura, espera
que el movimiento se detenga e intenta una segunda captura.
Si alguno de los intentos logra capturar tantos cuadros sin
movimiento como sean necesarios para brindar una cobertura
de superficie suficiente, se permite la medición. Si no se finaliza
ningún intento sin movimiento, se muestra un mensaje que indica
que la captura se vio afectada por movimiento. Esto puede dar
como resultado más píxeles no mensurables (rojos) o un nivel de
ruido ligeramente mayor que el que se lograría sin movimiento.
El sistema no permite medición si el movimiento fue suficiente
como para degradar sustancialmente la calidad de los datos 3D.
). Comienza
