S2000 Elite: guía de usuario
035-00736 revisión 1

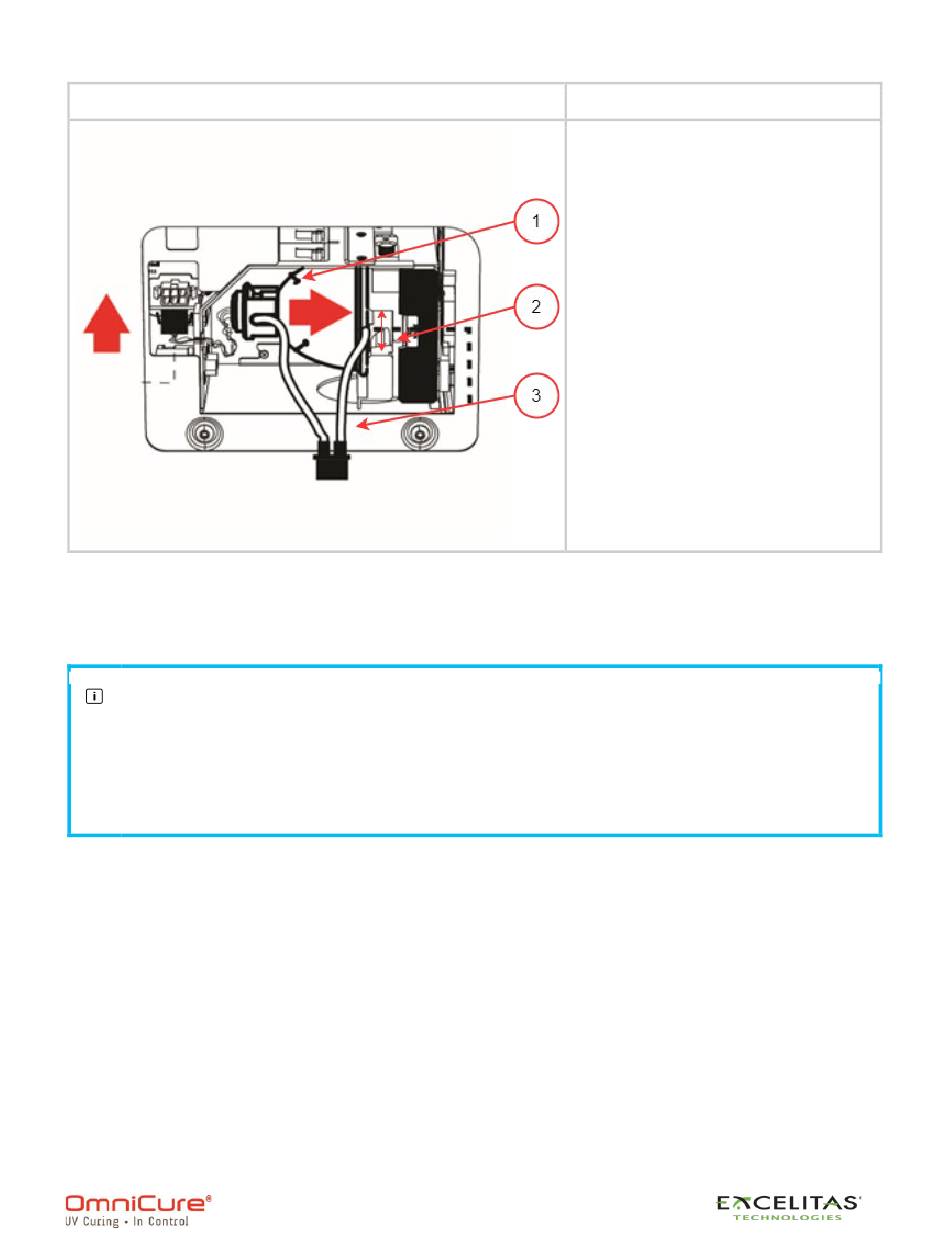

Figura 3: orientación de la lámpara
1. Ubique el conector del sensor Intelli-Lamp de 6 clavijas en la parte posterior del módulo
de la lámpara y conéctelo a su homólogo situado en la parte superior de la pared del
portalámpara.
2. Introduzca los cables de la Intelli-Lamp en el ojal que se muestra en la figura 4 o, de lo
contrario, podría obstruir el cierre de la puerta del panel.
El conector Intelli-Lamp solo se acoplará en la orientación correcta. Si hay
dificultades para fijar el conector, pruebe con girarlo 180º.
Si el conector Intelli-Lamp no está instalado correctamente, la lámpara no se
encenderá y la pantalla mostrará un error del encendido de la lámpara cuando se
encienda la CORRIENTE de la unidad.
1. Abrazadera del resorte
2. Posición central
3. Cable de alimentación
derecho
18
