4.2 Conexión de la unidad de medida
4.2.1

Transmisor

¡Peligro!
• ¡Riesgo de descargas eléctricas!
Desconecte la fuente de alimentación antes de abrir el equipo. No instale el equipo ni efectúe
conexiones con el mismo mientras esté conectado a una fuente de alimentación. Si no cumple
esta precaución, la electrónica puede sufrir daños irreparables.
• ¡Riesgo de descargas eléctricas!
Antes de aplicar la tensión de alimentación, conecte el cable de protección con el terminal de
puesta a tierra de la caja.
• Compare las especificaciones indicadas en la placa de identificación con la frecuencia y tensión de
la fuente de alimentación.
Cumpla también las disposiciones nacionales referentes a la instalación de equipos eléctricos.
• El transmisor debe incluirse en el sistema de fusible de la planta.
1. Desenrosque la cubierta del compartimiento de la electrónica del cabezal transmisor.
2. Presione las pestañas laterales y baje la cubierta abatible del compartimento de conexiones.
3. Pase el cable de alimentación y el de señal por las entradas de cable correspondientes.
4. Saque los conectores terminales del cabezal transmisor y conecte el cable de alimentación y el
de señal:
– Diagrama de conexionado → å 29
– Asignación de terminales → ä 46
5. Vuelva a enchufar los conectores terminales en el cabezal transmisor.
!
¡Nota!
Los terminales están codificados a fin de evitar confusiones.
6. Conecte el cable de puesta a tierra con el terminal de tierra.
7. Levante la cubierta para volver a cerrar el compartimento de conexiones.
8. Enrosque firmemente la cubierta del compartimento de la electrónica del cabezal transmisor.
e
a
i

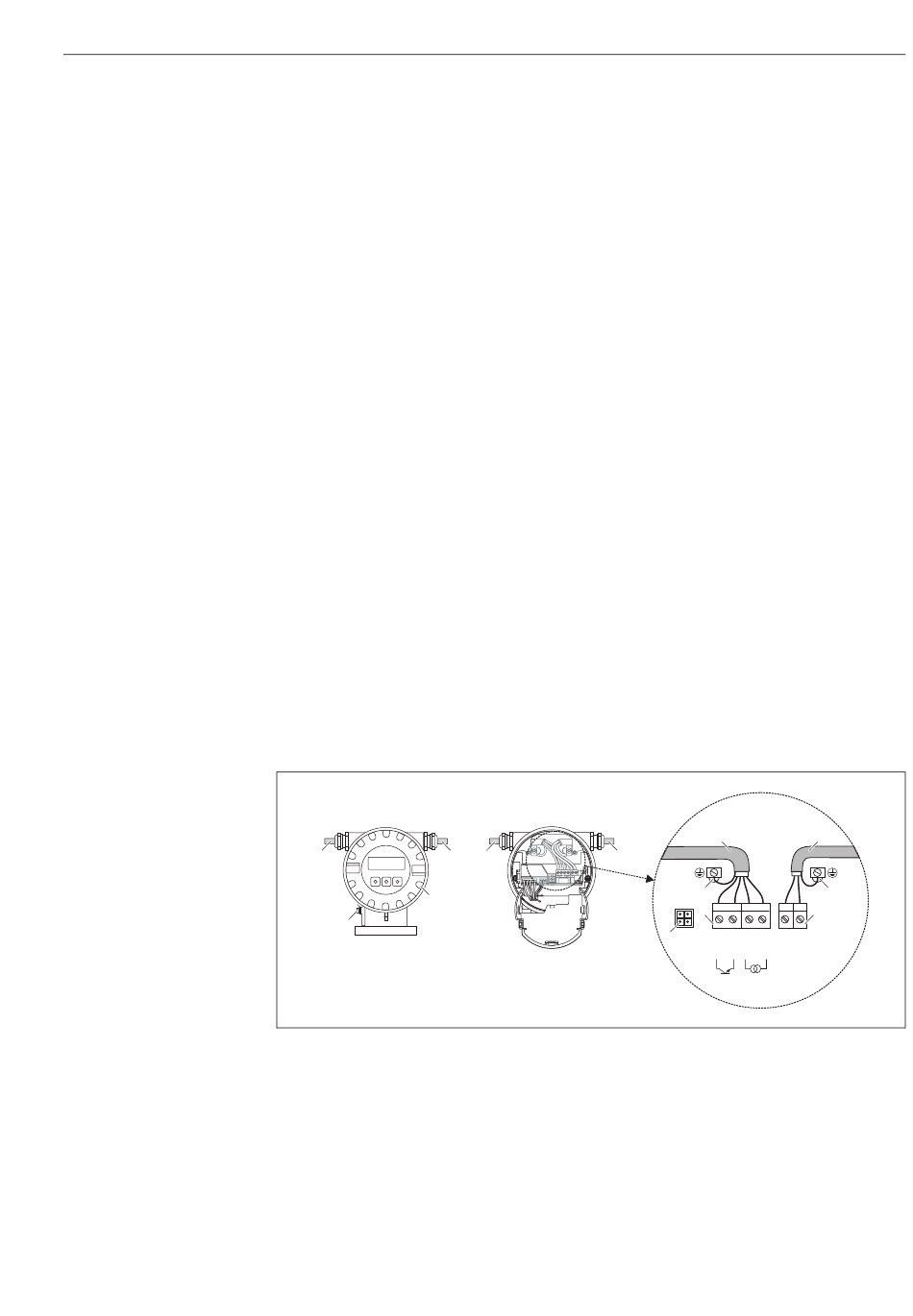

Fig. 29: Conexión del transmisor (cabezal de aluminio para campo).
Sección del cable: máx. 2,5 mm²
a Cubierta del compartimento de la electrónica
b Cable de alimentación: 85 a 250 VCA, 11 a 40 VCC, 20 a 28 VCA
c Terminal de puesta a tierra para el cable de alimentación
Conector terminal para el cable de alimentación: Núm. 1–2 → ä 46 (asignación de terminales)
d
e Cable de señal
f Terminal de puesta a tierra para el cable de señal
Conector terminal para el cable de señal: Núm. 24–27 → ä 46 (asignación de terminales)
g
h Conector de servicio
i Terminal de tierra para igualación de potencial
b e b
e b
f c
g d
h
24 25 26 27 1 2
+ – + –
L1
N
(L+)
(L-)
Cableado
A0003192
