Tramo recto de entrada y salida

Siempre que sea posible, instale el sensor en una posición corriente arriba de piezas de conexión
como válvulas, uniones en T, tubos acodados, etc.
Deben observarse los siguientes tramos rectos de entrada y salida para que se cumplan las
especificaciones relativas a la precisión:
• Tramo recto de entrada: ≥ 5 x DN
• Tramo recto de salida: ≥ 2 x DN

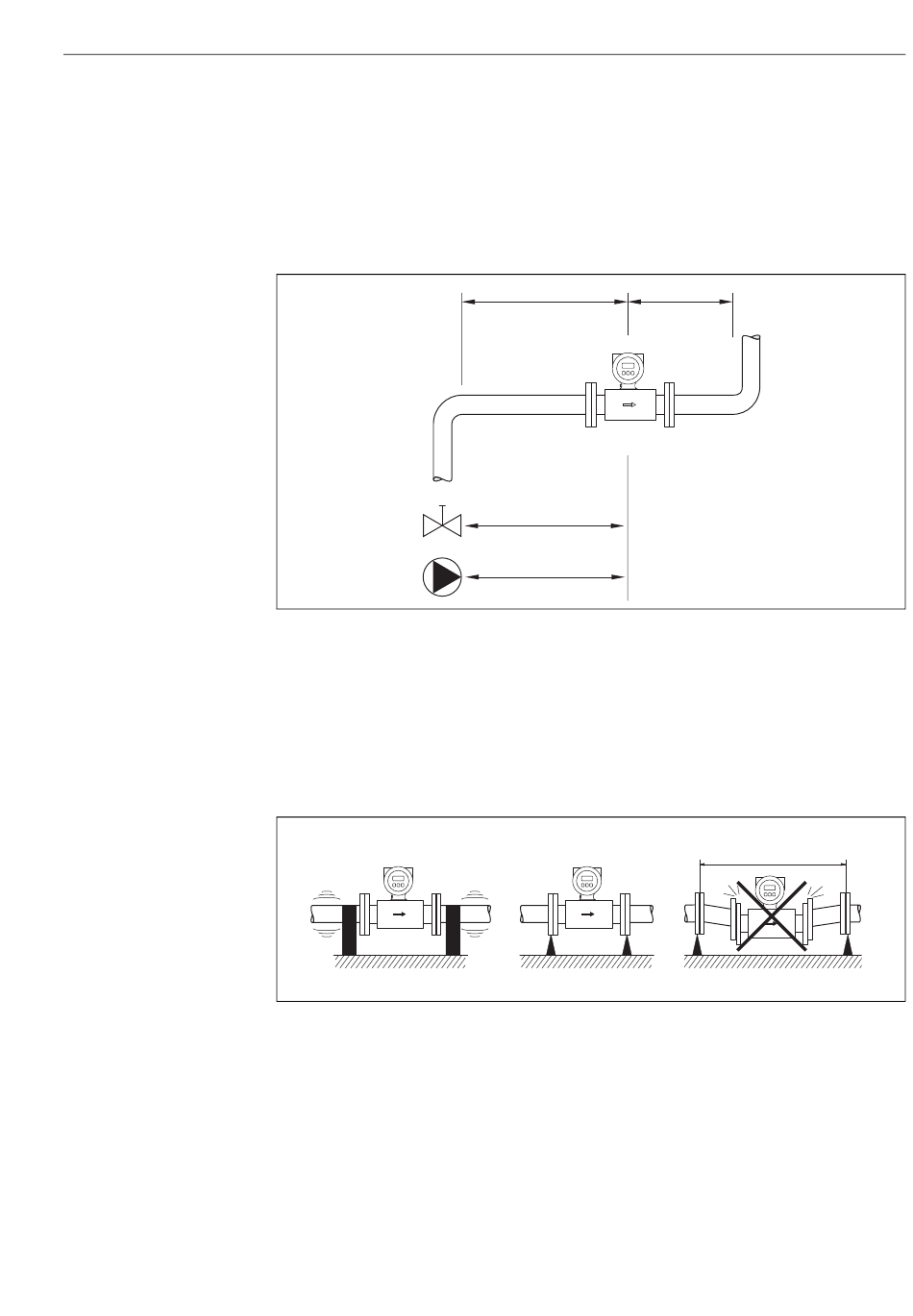

Fig. 12: Tramos rectos de entrada y salida
3.2.4

Vibraciones

Afiance el sistema de tuberías y el sensor siempre que las vibraciones sean muy intensas.
¡Atención!
Si las vibraciones son muy intensas, recomendamos que monte el sensor separado del transmisor.
Puede encontrar información sobre la resistencia a vibraciones y golpes en la → ä 83.
Fig. 13: Medidas para evitar que vibre el equipo (L > 10 m (32,8 ft))
³
³ 2 x DN
5 x DN
Instalación
A0003210
L
A0003208
15
