Protocolo de linealización a 3
puntos
Sonda de varilla o
coaxial
LN ≤ 6 m (20 ft)
Posición del primer punto • FMP51/FMP52/FMP54 sin compensación de la fase gas/
de medición
• FMP54 con compensación de la fase gas, L
• FMP54 con compensación de la fase gas, L
Posición del segundo En el centro entre el
punto de medición primer y el tercer punto de
medición
Posición del tercer punto Medida desde el fondo:
de medición C = 250 mm (9,84 in)
80
Deben tenerse en cuenta las siguientes consideraciones si en la característica 550 ("Calibración")
se ha seleccionado la opción F3 (protocolo de linealización a 3 puntos).

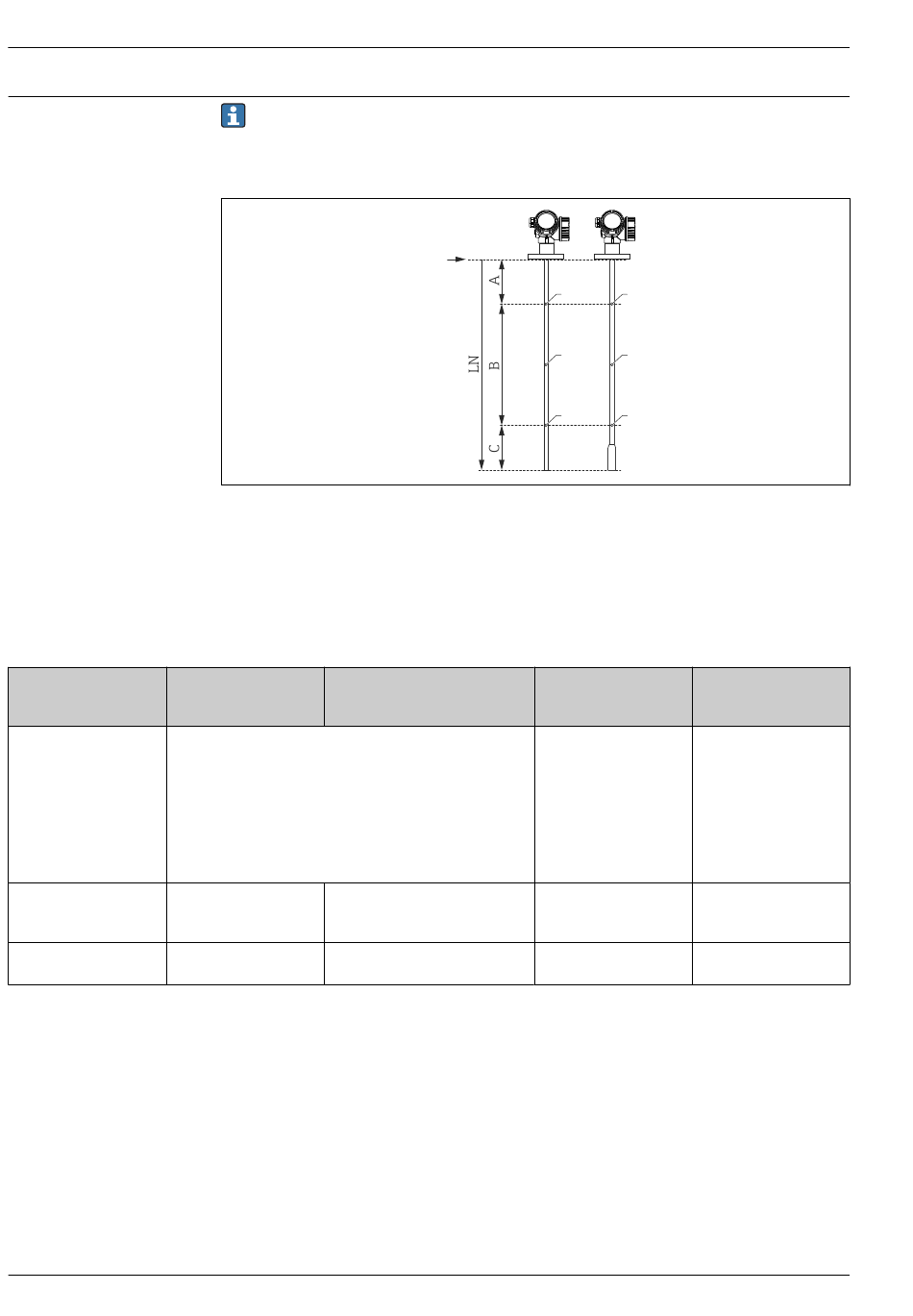

Los 3 puntos del protocolo de linealización se definen de la forma siguiente en función de la sonda
seleccionada:
A Distancia desde el punto de referencia R hasta el primer punto de medición
B Rango de medición
C Distancia desde el extremo de la sonda hasta el tercer punto de medición
LN Longitud de la sonda
R Punto de referencia de las mediciones
1 Primer punto de medición
2 Segundo punto de medición (en el centro entre primer y el tercer punto de medición)
3 Tercer punto de medición
Sonda de varilla extraíble
1)
LN > 6 m (20 ft)
FMP55:
A =350 mm (13,8 in)
300 mm (11 in):
A =600 mm (23,6 in)
550 mm (21 in):
A =850 mm (33,5 in)
En el centro entre el primer y el
tercer punto de medición
Medida desde arriba:
A+B = 5 750 mm (226 in)
R
1
2
3
Sonda de cable
LN ≤ 6 m (20 ft)
A =350 mm (13,8 in)
=
ref
=
ref
En el centro entre el
primer y el tercer punto de
medición
Medida desde el fondo:
C = 500 mm (19,7 in)
Levelflex FMP55
1
2
3
Sonda de cable
LN > 6 m (20 ft)
A =350 mm (13,8 in)
En el centro entre el
primer y el tercer punto de
medición
Medida desde arriba:
A+B = 5 500 mm (217 in)
Endress+Hauser
A0021843
