Endress+Hauser Levelflex FMP55 Información Técnica página 52

R
ø16 (0.63)
37 (1.46)
52
FMP55: Dimensiones de la conexión a proceso / sonda
ø16 (0.63)
B
ø16 (0.63)
ø22 (0.87)
ø5 (0.2)

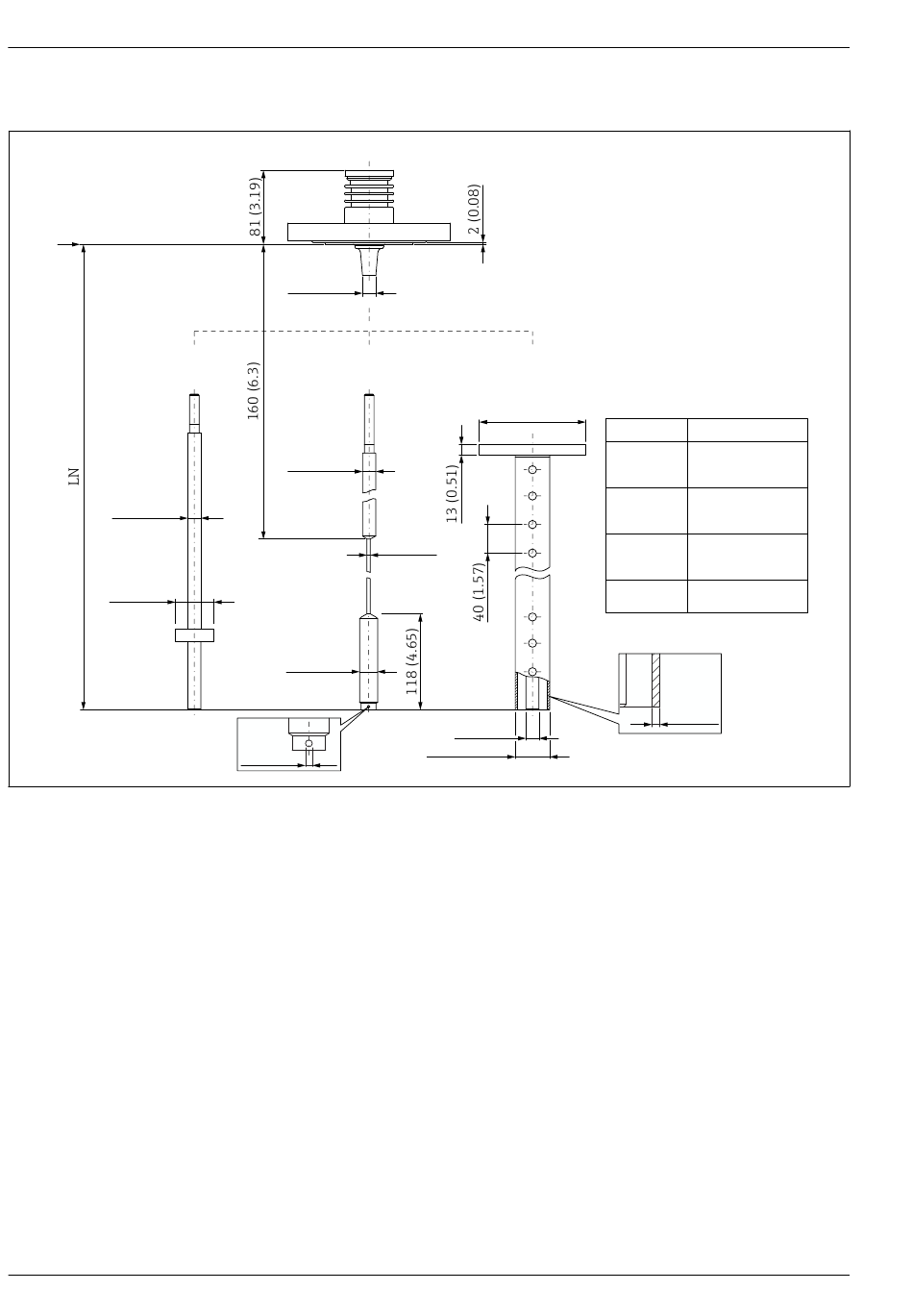

 34 FMP55: Conexión a proceso / sonda. Unidad de medida mm (in)
A Brida ANSI B16.5, EN1092-1, JIS B2220 (característica 100)
B Sonda de varilla 16 mm o 0,63 in, PFA>316L (característica 060)
C Sonda de cable 4 mm o 1/6", PFA>316 (característica 060)
D Sonda coaxial (característica 060); con abertura para válvula de ventilación de diámetro aprox. Ø
10 mm (0,4 in)
LN Longitud de la sonda
R Punto de referencia de las mediciones
A
C D
b
ø4 (0.16)
16 (0.63)
ø42.4 (1.67)
Levelflex FMP55
b B
2" ANSI B16.5
ø101 (3.98) DN50 EN1092
10K50 JIS B2220
3" ANSI B16.5
DN80 EN1092
ø131 (5.16)
10K80 JIS B2220
4" ANSI B16.5
DN100 EN1092
ø156 (6.14)
10K100 JIS B2220
6" ANSI B16.5
ø218 (8.58)
DN150 EN1092
2 (0.08)
Endress+Hauser
A0012779
