Panel trasero
3.2.1 DH-XVR51xxH-I/DH-XVR51xxH-I2/DH-XVR51xxH-I3/DH-
XVR51xxH-4KL-I2/DH-XVR51xxH-4KL-I3/DH-XVR51xxHE-I2/DH-
XVR51xxHE-I3/DH-XVR51xxHE-4KL-I2/DH-XVR51xxHE-4KL-I3/DH-
XVR71xxH-4K-I2/DH-XVR71xxHE-4K-I2/DH-XVR71xxHE-4KL-I
No.
Nombre del puerto
Puerto de entrada de alarma
1‒16
1
Puerto de salida de alarma
1‒3 (NO1‒NO3;
C1-C3)
2
Puerto de entrada de vídeo
3
Puerto de entrada de audio
4
puerto DB25

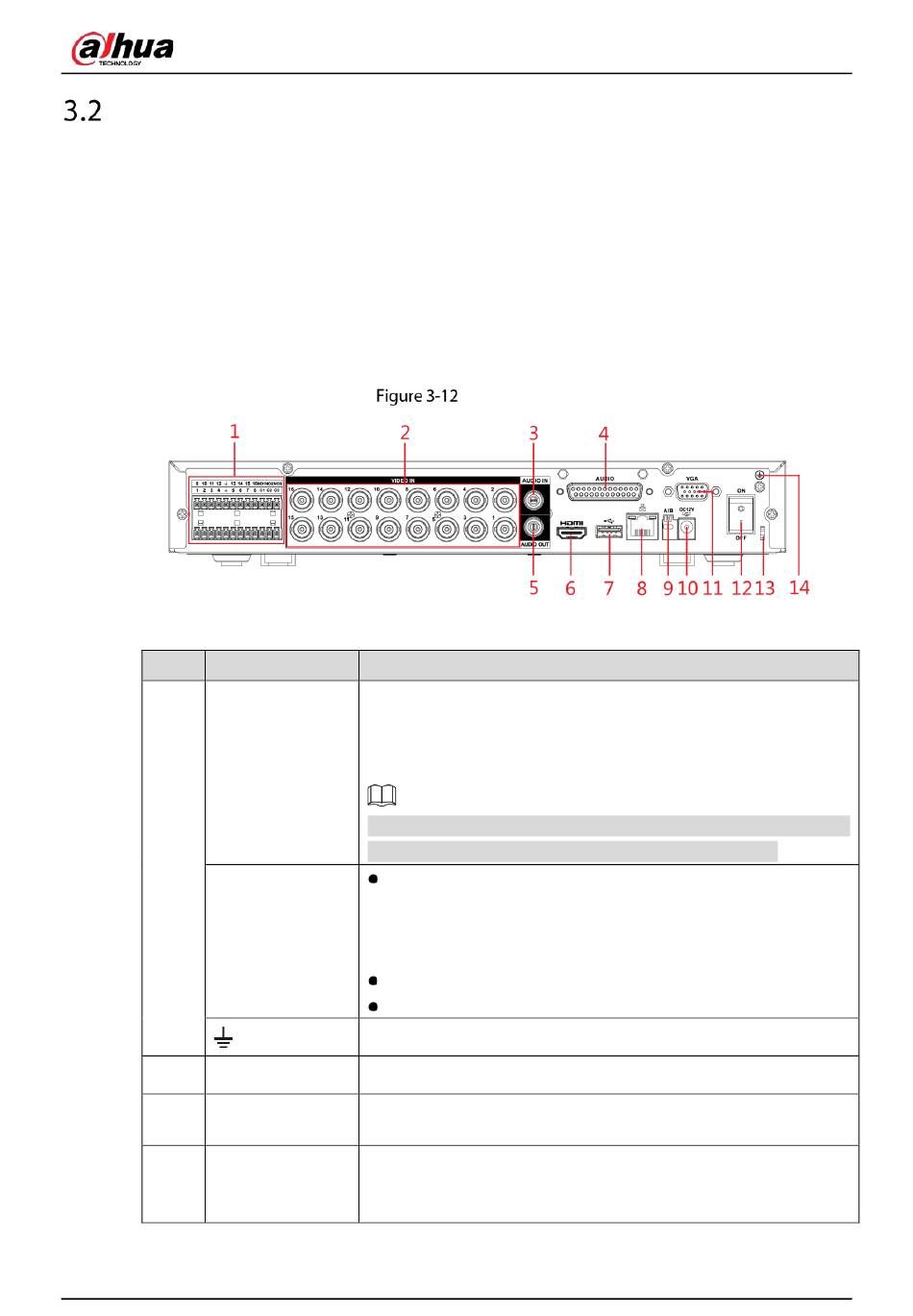

Panel trasero
Tabla 3-11 Descripción del panel trasero
Función
Cuatro grupos de puertos de entrada de alarma (Grupo 1: puerto 1 a puerto 4;
Grupo 2: puerto 5 a puerto 8; Grupo 3: puerto 9 a puerto 12; Grupo 4: puerto 13 a
puerto 16). Estos puertos reciben la señal de la fuente de alarma externa. Hay
dos tipos: NO (Normalmente Abierto) y NC (Normalmente Cerrado).
Cuando su dispositivo de entrada de alarma esté usando alimentación externa, asegúrese de que el
dispositivo de entrada de alarma y el dispositivo tengan la misma conexión a tierra.
Tres grupos de puertos de salida de alarma (Grupo 1: puerto NO1‒C1, Grupo 2:
puerto NO2‒C2, Grupo 3: puerto NO3‒C3). Estos puertos envían una señal de
alarma al dispositivo de alarma. Asegúrese de que haya suministro de energía
al dispositivo de alarma externo.
NO: puerto de salida de alarma normalmente abierto. C:
Extremo público de salida de alarma.
Tierra.
Se conecta a una cámara analógica para recibir señal de video.
Recibe la salida de la señal de audio de los dispositivos, como el micrófono.
Corresponde al puerto de entrada de video 1.
Se conecta al divisor de audio del paquete para convertirlo en un puerto de
entrada de audio que recibe la señal de audio de dispositivos como un
micrófono. Corresponde a los puertos de entrada de video 2‒16.
