SECCION 7

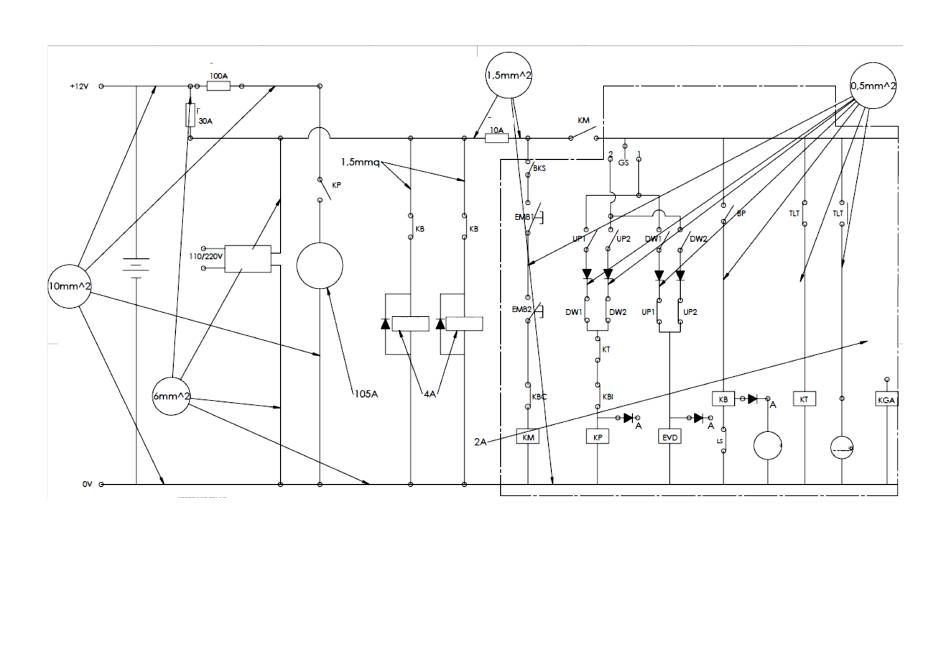

7.5 ESQUEMA ELÉCTRICO LUI MINI P.A.
FUSIBLE
FUSIBLE
KP=RELÉ DE BOMBA
KB=RELÉ DE FRENO
KM=RELÉ PRINCIPAL
KBC=RELÉ DEL CARGADOR DE BAT-
ERÍA
EMB=BOTÓN DE EMERGENCIA
KBI=RELÉ DE MEDIDOR DE BATERÍA
KT=RELÉ DE INCLINACIÓN
DW=BOTÓN ABAJO
72
CARGADOR
BOMBA
DE BATERÍA
SOLENOIDE
DE FRENO
UP=BOTÓN DE ARRIBA
EVD=VÁLVULA DESCENDENTE SOLENOIDE
BP=BOTÓN DE FRENO
LS=LÍMITE DE CAMBIO
KGA=RELÉ DISPONIBLE
TLT=SENSOR DE INCLINACIÓN
BKS=INTERRUPTOR DE LLAVE DE CESTA
GS=SELECTOR DE TIERRA
FUSIBLE
SOLENOIDE
DE FRENO
FARO
ALARMA
73
