SECCION 7

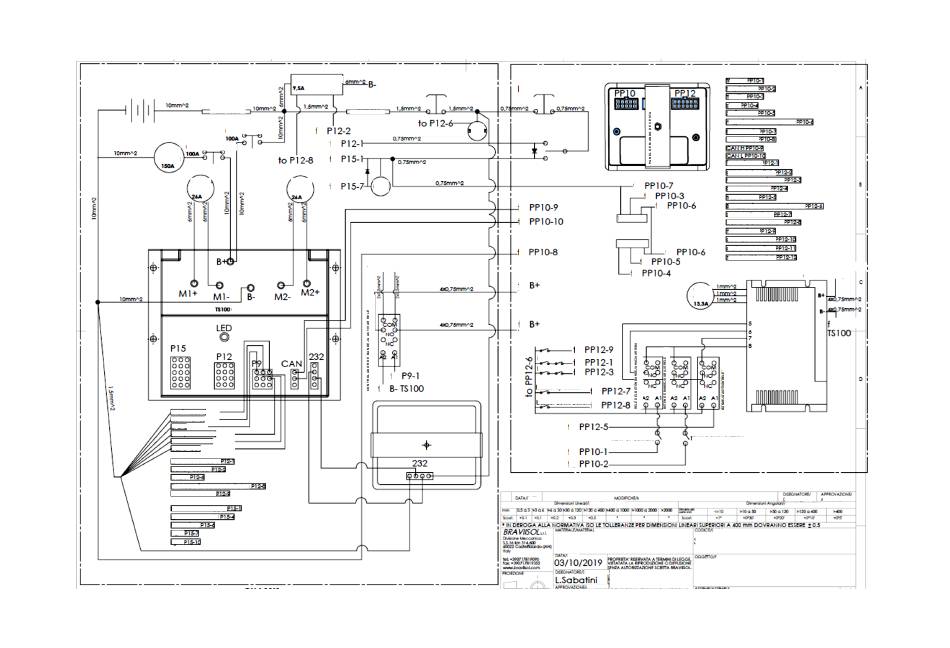

7.4 ESQUEMA ELÉCTRICO LUI PK
FUSIBLE 100A
CONTACTOR DE CONDUCCIÓN
CONTACTOR DE BOMBA
MOTOR DE
BOMBA
MOTOR DE
TRACCIÓN
MÓDULO DE ESTANTE
VÁLVULA ABAJO
FRENO
CONTACTOR DE BOMBA
CONTACTOR DE CONDUCCIÓN
BLOQUEO DE CASTOR
Y SELECCIONAR/SUMINISTRAR
CORTE DE BATERÍA
ALARMA
B + SUMINISTRO PARA SENSORES/INTERRUPTORES
INTERRUPTOR DE ELEVACIÓN
SELECCIÓN/SUMINISTRO DE CESTA
SOLENOIDE DE GATELOCK
INTERRUPTOR DE
REMOLQUE
BOCINA
LIGERO
68
CARGADOR DE BATERÍA
PARADA DE EMERGENCIA
FUSIBLE 10A
zu
PARA CONTROLAR A TIERRA
zu
zu
A LOS COMANDOS DE CESTA
MOTOR DE
BOCINA
TRACCIÓN
zu
PARA B + TS 100
CONTROLADOR DE TIERRA
PARA
PARA
PANEL DE MANDO DE TIERRA
EL TAMAÑO DEL CABLEADO ES 0.5MM <2 SI NO ESTÁ INDICADO
EL TAMAÑO DEL CABLEADO ES 0.5MM <2 SI NO ESTÁ INDICADO
PARADA DE EMERGENCIA
ALAR
MA
INTERRUPTOR CLAVE
POSICIÓN 1-0-2
PARA
PARA
PARA
ACELERADOR
PARA
DIRIGIR
PARA
PARA
PARA
PARA
MÓDULO DE BANDEJA
PARA
MÓDULO DE BANDEJA
BOTÓN DE LA BOCINA
PARA
INTERRUPTORES DE PIE
PARA
SENSORES DE MANO
PARA
BOTÓN DE CESTA ARRIBA
PARA
BOTÓN CESTA ABAJO
PARA
PARA
BOTÓN DE BANDEJA ARRIBA
PARA
PARA
RDO
MODIFICACIONES
FECHA
DIMENSIONES LINEARES
FECHA
LA INFORMACIÓN CONTENIDA EN ESTE
DISEÑADOR
LOS DIBUJOS SON DE PROPIEDAD DE
BRAVIISOL D.M.
LA REPRODUCCIÓN ESTÁ PROHIBIDA PARCIALMENTE
O TODO SIN CONSENTIMIENTO DE BRAVIISOL
APROBACIÓN
BANDEJA HACIA
ARRIBA
BANDEJA ABAJO
ACELERADOR
DIRIGIR
5V PARA DIRECCIÓN
NEGATIVO PARA EL ACELERADOR / DIRECCIÓN
B+ SUMINISTRO
B- SUMINISTRO
INTERRUPTORES DE PIE
INTERRUPTOR GUARDABRAZO
INTERRUPTORES DEL SENSOR DE MANO
INTERRUPTOR DE SOBRECARGA
ACTIVAR BANDEJA
PARA
B + SUMINISTRO PARA SENSORES/INTERRUPTORES
INTERRUPTOR DE CESTA ARRIBA
INTERRUPTOR DE CESTA ABAJO
INTERRUPTOR DE BOCINA
SENSORES DE PUERTA
INTERRUPTOR DE BLOQUE O DE RUEDAS
PARA
INTERRUPTOR DE ALTURA MÁXIMA
DEL CONTROLADOR DE BANDEJA
HABILITAR RELÉ
ESTANTE
MOTOR
CONTROLADOR DE
DESDE B-
BANDEJA
BOTÓN BANDEJA ABAJO
CESTA
DISEÑADOR
APROBACIÓN
DIMENSIONES ANGULARES
CÓDIGO
DIAGRAMA DE CABLEADO DE SPRINT
ARCHIVO
69
