Introducción a las transmisiones de cardán
Las transmisiones de cardán se instalan y funcionan con un gran desplazamiento (offset) entre
el eje motriz y el eje conducido. Dependiendo del tipo de eje cardán a utilizar, podría reque-
rirse un ángulo de deflexión mínimo de las juntas de cardán a fin de garantizar una circulación
de lubricante suficiente, lo que contribuye a prevenir que dichas juntas se bloqueen. Una gran
diferencia entre los ángulos de deflexión ß1 y ß2 (observe la imagen más abajo) deriva en una
rápida fluctuación de las RPM durante el funcionamiento, lo que puede generar graves con-
secuencias para los motores de accionamiento de CA síncronos y asíncronos controlados elec-
trónicamente.
Para un funcionamiento suave, las máquinas deben alinearse de tal modo que las líneas cen-
trales del eje motriz y del eje conducido sean paralelas. Una alineación precisa reduce al
máximo las irregularidades rotacionales del eje cardán, de tal manera que se minimiza tam-
bién la carga asimétrica del cojinete durante la rotación del eje, se amplía la vida útil de los
componentes y se reduce la posibilidad de un fallo repentino de la máquina.

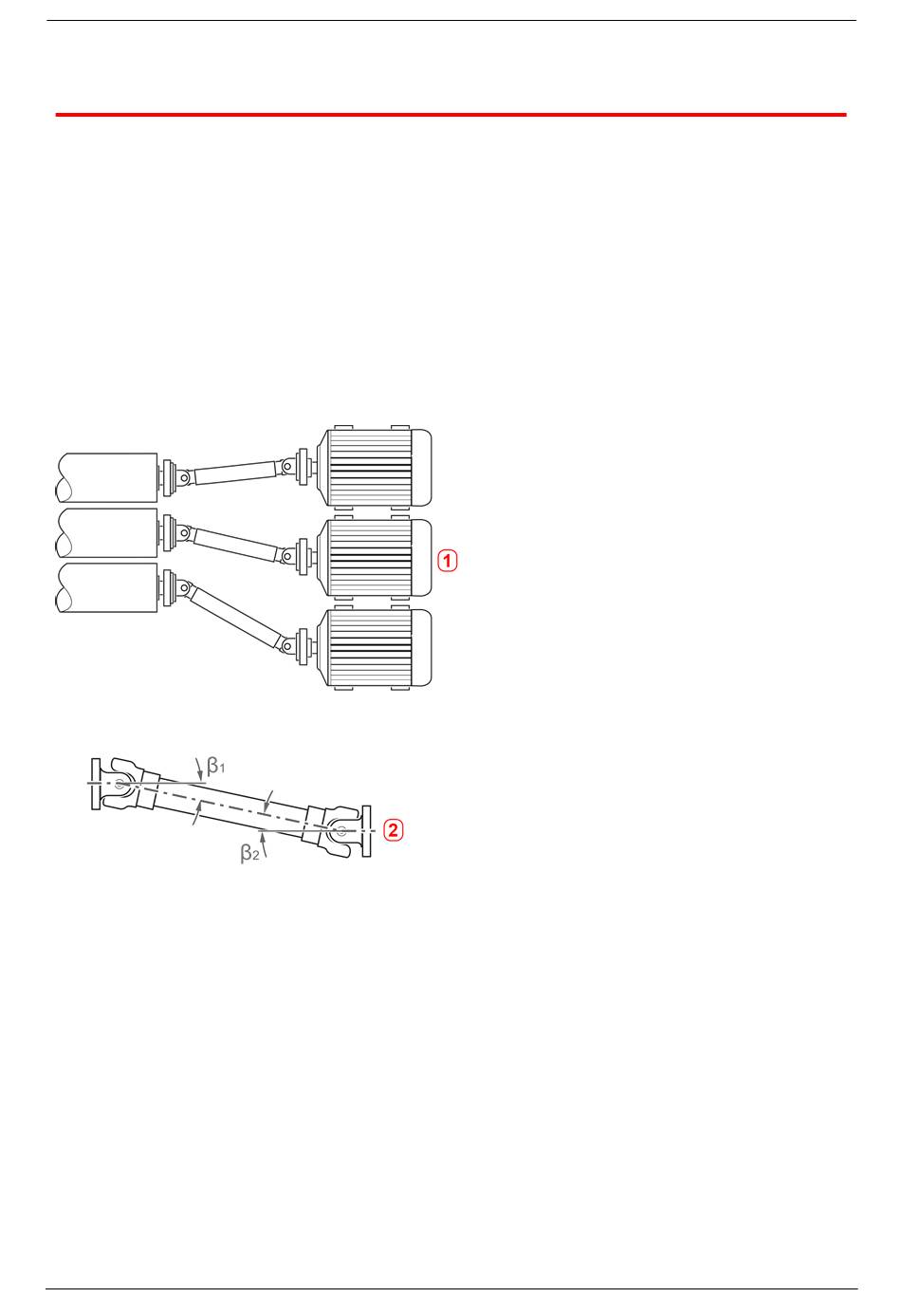

(1)
Posicionamiento de máquinas en un área de espacio limitado
l
(2)
Para una condición de funcionamiento óptima, los ángulos de deflexión ß
l
deben ser iguales
Procedimientos de medición de tipo cardán
Para aplicaciones de tipo cardán, seleccione el tipo de acoplamiento 'Cardan' (Cardán) cuando
configure las máquinas.
Existen los siguientes procedimientos de medición para aplicaciones de tipo cardán:
Plano giratorio de cardán – Este es el procedimiento de medición por defecto para apli-
l
caciones de cardán. Este procedimiento permite realizar mediciones precisas de máqui-
nas unidas por ejes cardán sin tener que retirar el eje cardán. Este procedimiento se
emplea en combinación con el soporte de brazo giratorio cardán.
ROTALIGN touch EX
Ayuda
y ß
1
2
131
