Máquinas horizontales con brida
Máquinas horizontales montadas sobre brida
Cuando las máquinas están unidas por medio de bridas, su alineación se determina insertando
la combinación adecuada de lainas en los pernos de la brida y, dependiendo del tipo de ésta,
entre las caras de las bridas. Los requisitos son bastante similares a los de la alineación de
máquinas verticales.
Cuando el eje gira sobre su centro de rotación, el inclinómetro electrónico detecta la posición
angular durante la medición, la cual puede ser realizada con cualquier de los modos dis-
ponibles.
Basándose en las mediciones tomadas, el dispositivo táctil determina el grosor de las lainas
que se deberán colocar entre las bridas y que son necesarios para alinear los ejes.
(1)
–
(4)

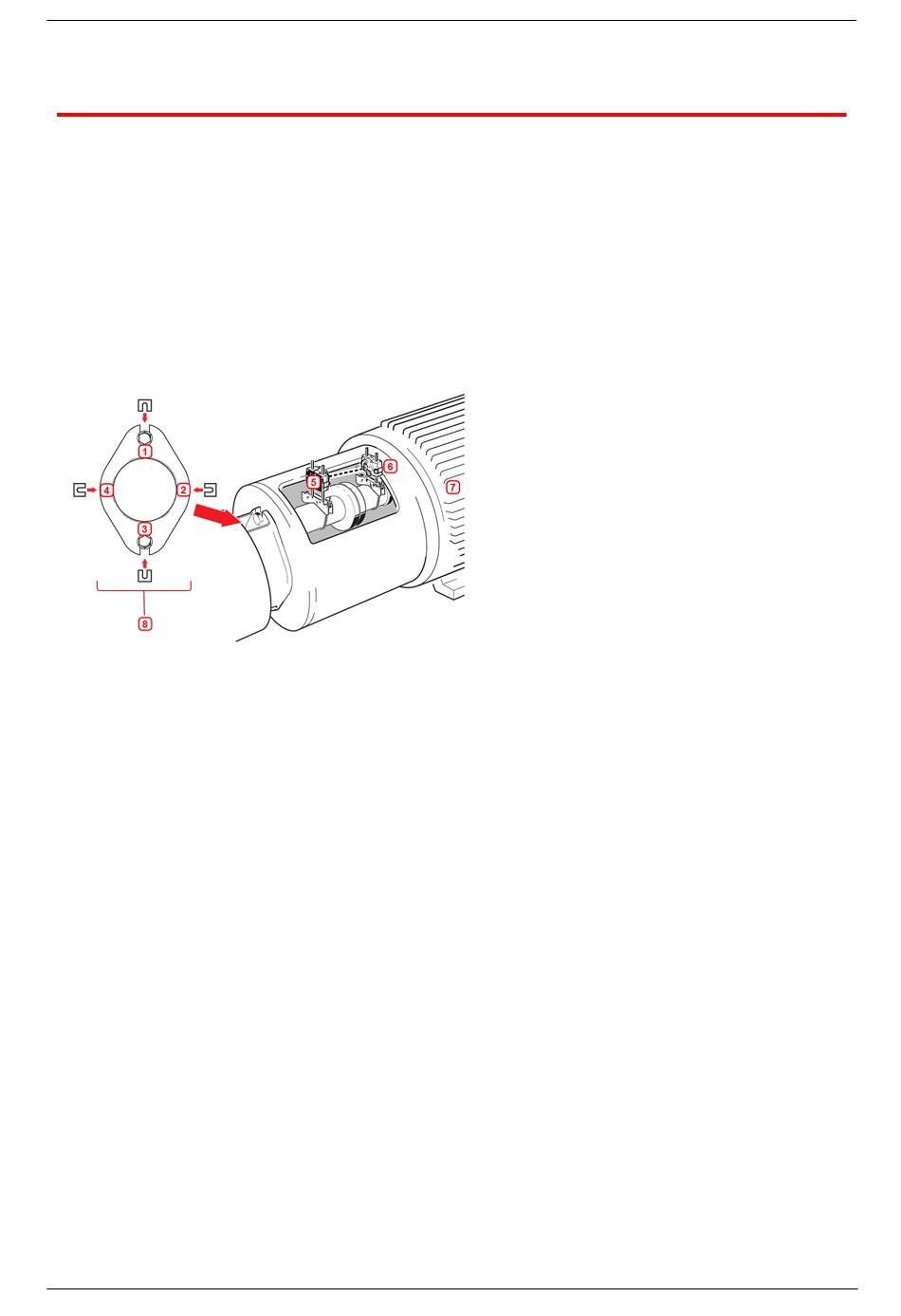

Posiciones de las lainas en la brida
l
(5)
Láser
l
(6)
Sensor
l
(7)
Máquina a alinear
l
(8)
Vista lateral de la brida (desde la izquierda)
l
Aquí se muestran las ubicaciones de las lainas para una brida de dos pernos, un caso especial
de brida circular normal.
Configuración
Monte láser y sensor como es requerido (horizontalmente).
l
Encienda el dispositivo táctil, pulse sobre el ícono 'Alineación Vertical' en la pantalla de
l
inicio.
120
Versión de firmware:2.3
