Diseño y función
4 Diseño y función
4.1 Diseño
E

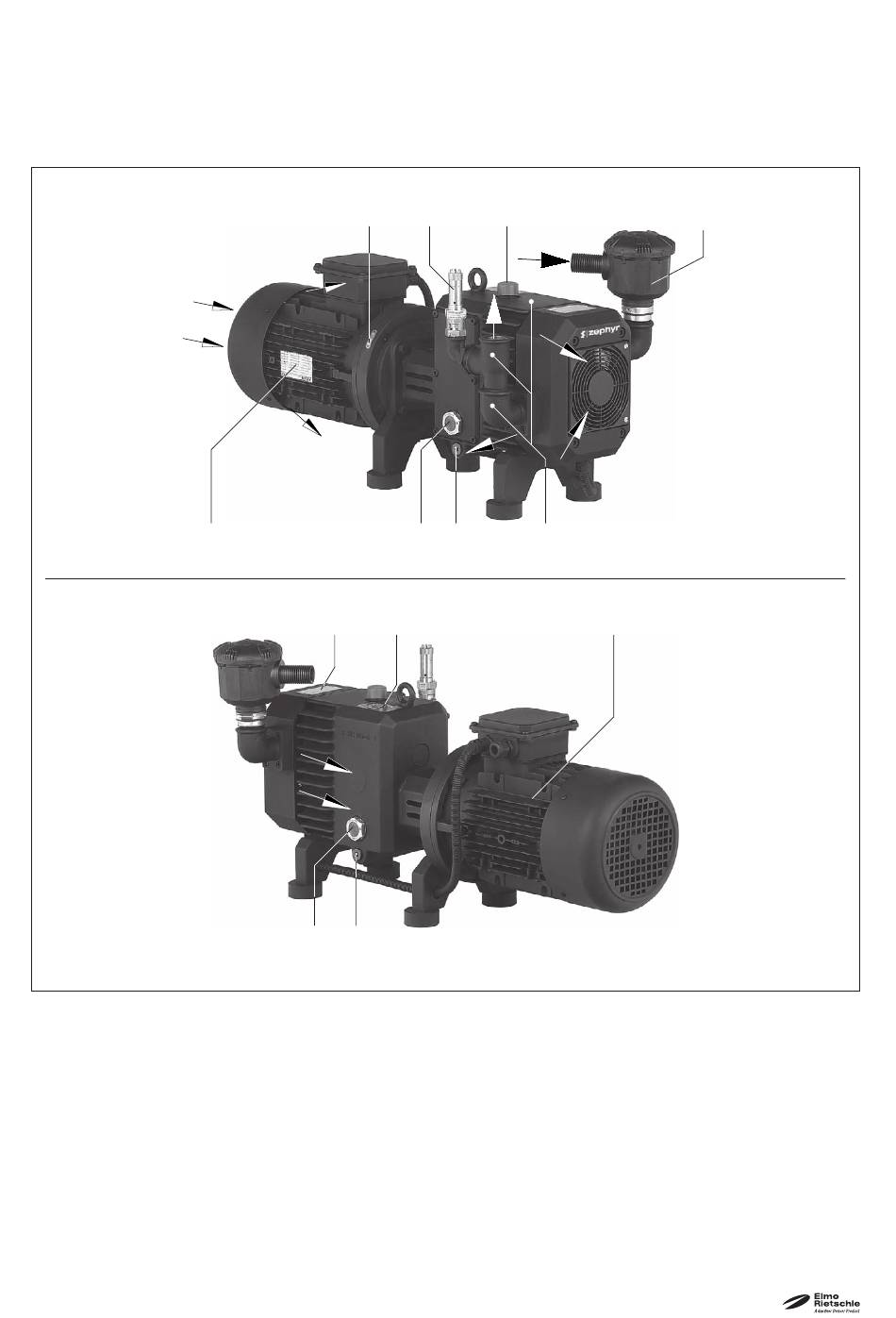

Fig. 2 Compresor C-DLR 60
A Admisión
B Toma de presión
D Válvula de seguridad
E Entrada de aire refrigerante
F Salida de aire refrigerante
H Boca de llenado de aceite
I Mirilla de aceite
K Drenaje de aceite
12 |
www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH, Gardner Denver Deutschland GmbH
O
F
F
P
1
N
F
I K
D H
A
B
E
E
I K Q
M
M Placa aceite recomendado
N Placa de características
O Indicador de sentido de giro
P Motor de accionamiento
P Placa de características del motor
1
Q superfi cies calientes > 70° C
S Filtro de admisión/ insonorizado
S
P
